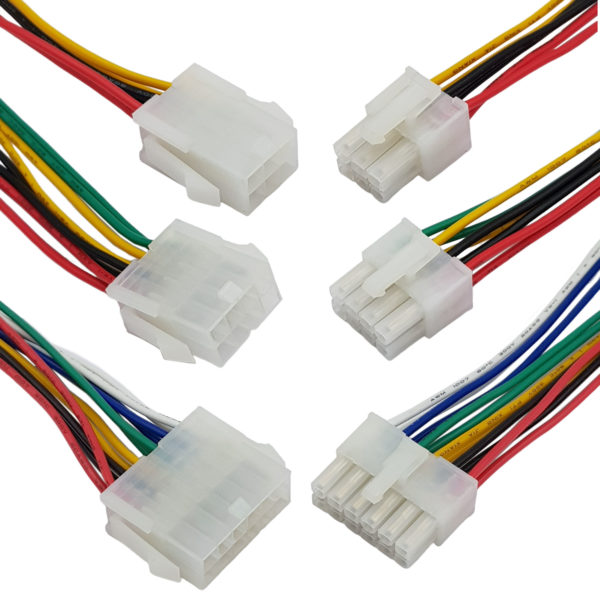

Bộ sản phẩm Jack nối dây điện 5557 / 5559 (thường được gọi là bộ connector Molex Mini-Fit Jr.) là tiêu chuẩn công nghiệp cực kỳ phổ biến trong các thiết bị điện tử, máy tính và tủ điện điều khiển nhờ khả năng truyền tải dòng điện cao và độ tin cậy kết nối tốt.
1. Phân tích thông số kỹ thuật
-
Dòng 5557 (Housing): Đây là mã cho phần vỏ nhựa (Housing) của đầu cái (Receptacle) hoặc đầu đực (Plug).
-
Dòng 5559 (Housing): Thường đi kèm với 5557, dùng cho phần vỏ đối ứng.
-
Cấu hình 2x6P:
-
2: Có 2 hàng pin (2 rows).
-
6: Có 6 cột (tổng cộng 12 chân tiếp xúc).
-
P: Pin (số lượng cực).
-
-
Bước chân (Pitch): 4.20mm (khoảng cách giữa các tâm chân cắm).
2. Cấu tạo của bộ Jack
Một bộ đầy đủ thường bao gồm 4 thành phần riêng biệt cần mua đủ để lắp ráp:
-
Housing 5557 (Đầu cái): Vỏ nhựa chứa các chân tiếp xúc cái.
-
Housing 5559 (Đầu đực): Vỏ nhựa chứa các chân tiếp xúc đực.
-
Crimp Terminal (Chân ghim): Các chân kim loại (đực/cái) để bấm vào đầu dây điện.
-
Wire: Dây điện (thường dùng dây tiết diện từ 18AWG đến 24AWG tùy vào dòng điện tải).
3. Lưu ý khi lắp đặt và sử dụng
-
Công cụ bấm (Crimping Tool): Để đảm bảo tiếp xúc tốt và không bị tuột dây, bạn bắt buộc phải dùng kìm bấm cốt chuyên dụng (Molex Crimp Tool). Nếu chỉ dùng kìm thông thường, chân ghim dễ bị biến dạng, gây lỏng lẻo hoặc phát nhiệt tại điểm tiếp xúc.
-
Thứ tự cắm: Cần quan sát lẫy khóa (locking tab) trên vỏ nhựa. Khi cắm vào, bạn phải nghe tiếng “tạch” nhẹ, điều đó đảm bảo lẫy đã cài chặt, chống rung lắc.
-
Khả năng chịu tải: Dòng 5557/5559 thông thường có thể chịu dòng điện lên đến 9A/chân (tùy vào tiết diện dây và nhiệt độ môi trường). Nếu ứng dụng của bạn hoạt động ở ngưỡng dòng cao, hãy đảm bảo dây dẫn đủ lớn để tránh bị nóng chảy vỏ nhựa.
4. Ứng dụng phổ biến
-
Nguồn máy tính (ATX Power Supply): Đây là loại jack tiêu chuẩn cho các đầu cắm nguồn CPU, VGA.
-
Tủ điều khiển công nghiệp: Kết nối tín hiệu giữa các module hoặc giữa bảng điều khiển và máy chính.
-
Hệ thống tự động hóa: Dùng cho các động cơ bước (stepper motor), cảm biến công nghiệp.
