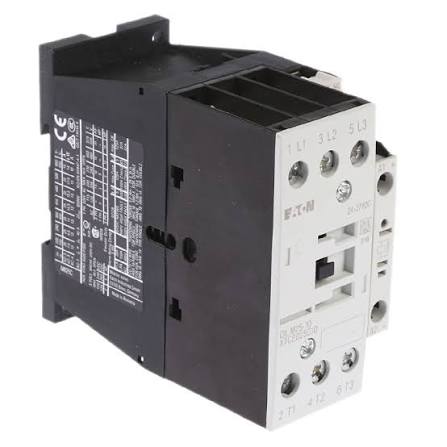

Khởi Động Từ EATON DIL M25-10 24VDC

1. Giới thiệu sản phẩm

EATON DIL M25-10 24VDC là dòng khởi động từ đơn (Contactor) 3 pha cao cấp thuộc hệ sinh thái xStart của tập đoàn thiết bị điện EATON (Mỹ/Moeller). Thiết bị đóng vai trò là một công tắc điện từ công suất lớn, chuyên dùng để điều khiển đóng ngắt từ xa, đảo chiều hoặc bảo vệ quá tải cho các động cơ điện, hệ thống chiếu sáng và lò sưởi công nghiệp. Hoạt động với cuộn hút dòng một chiều điện áp thấp 24VDC an toàn, contactor này tích hợp bo mạch điều khiển điện tử cho lực hút tiếp điểm cực mạnh, chống rung lắc, đồng thời tiết kiệm tối đa điện năng duy trì mạch điều khiển.

2. Thông số kỹ thuật

Thông số kỹ thuật	Chi tiết
Thương hiệu	EATON (Mỹ) / Moeller
Model	DIL M25-10 24VDC
Loại thiết bị	Khởi động từ 3 pha / Contactor dòng điện xoay chiều
Điện áp cuộn hút (Coil)	24 VDC (Dòng điện một chiều, tích hợp mạch biến áp bảo vệ)
Dòng điện định mức (AC-3)	25A (Tại điện áp tải 400V)
Công suất động cơ tương thích	11 kW tại dải 380V/400V
Số cực và tiếp điểm chính	3 Cực động lực (3 NO)
Tiếp điểm phụ tích hợp	1 NO (1 tiếp điểm phụ thường mở, dòng định mức 1A)
Phương thức lắp đặt	Gắn trên thanh cài DIN-rail 35mm hoặc bắt vít bảng điện

3. Ứng dụng thực tế

• Điều khiển động cơ phân xưởng: Lắp đặt trong tủ điện để khởi động trực tiếp (DOL) hoặc làm cụm khởi động Sao – Tam giác cho các động cơ quạt hút, bơm nước, máy nén khí công suất dưới 11 kW.

• Tích hợp hệ thống tự động hóa: Kết nối trực tiếp với cổng đầu ra (Output) của bộ lập trình PLC hoặc rơ le an toàn 24VDC mà không cần đệm thêm rơ le trung gian, nhờ cuộn hút dòng tiêu thụ thấp.

• Đóng ngắt hệ thống chiếu sáng: Giám sát đóng cắt nguồn động lực cho toàn bộ dải đèn LED nhà xưởng, hệ thống chiếu sáng đô thị hay đèn đường dải công suất lớn.

• Mạch bảo vệ tủ điện: Phối hợp đồng bộ cùng rơ le nhiệt (Overload Relay) và aptomat khối MCCB tạo thành tủ điều khiển bảo vệ động cơ toàn diện chống mất pha, quá dòng.
