Khớp Quay Tín Hiệu Tần Số Cao RF Slip Ring SenRing HF0103-32 Series

Khớp quay RF SenRing HF0103-32 1 kênh DC-3GHz OD 32mm chịu lực tốt, truyền tín hiệu SMA ổn định, IP40, tuổi thọ trên 10 triệu vòng.

GIÁ : 000 VND

Liên hệ (zalo): 0973786637

Liên hệ (zalo): 0972929827

Nhấp vào đây để kết bạn Zalo với 0973786637 Nhấp vào đây để kết bạn Zalo với 0972929827

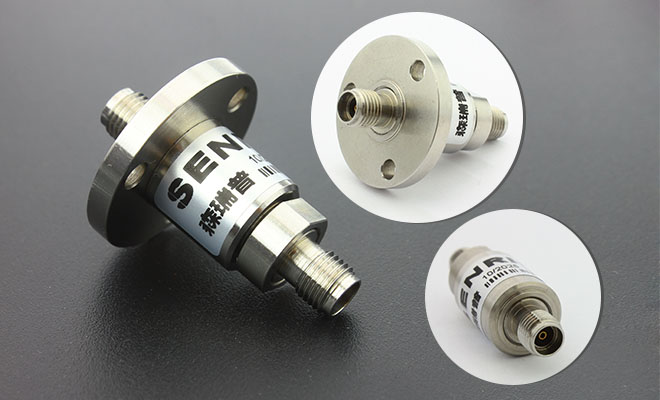

Khớp Quay Tín Hiệu Tần Số Cao RF Slip Ring SenRing HF0103-32 Series (1 Kênh Coaxial, Tần Số DC-3GHz, Đường Kính Ngoài OD 32mm)

1. Giới thiệu sản phẩm

  • 🎯 SenRing HF0103-32 Series là dòng khớp quay tín hiệu cao tần RF Rotary Joint (Slip Ring) kích thước lớn chắc chắn với đường kính ngoài OD 32mm, hỗ trợ 1 kênh tín hiệu tần số cao với dải tần rộng từ DC đến 3GHz.

  • 📡 Thiết kế chịu lực & Tản nhiệt vượt trội: So với các bản OD 7mm hay OD 22mm, bản OD 32mm có kết cấu cơ khí dày dặn, chịu được momen va đập lớn, dễ dàng tích hợp kèm theo các đường dẫn điện lực hoặc khí nén qua tâm.

  • ⚡ Trở kháng chuẩn 50 Ohm & Truyền tải công suất cao: Đạt hệ số sóng đứng VSWR nhỏ hơn hoặc bằng 1.5 – 1.7, suy hao chèn cực thấp dưới 0.30dB và khả năng chịu tải công suất phát RF cao hơn.

  • 🔩 Đầu nối chuẩn RF linh hoạt: Sử dụng các chuẩn đầu nối kim loại cao cấp như SMA (hoặc N-type/MCX tùy chỉnh) giúp kết nối chắc chắn, chống rung lắc trong môi trường công nghiệp nặng.

  • 🔄 Độ bền cơ học cao: Hệ thống vòng bi chịu lực chất lượng cao giúp khớp quay vận hành mượt mà, độ bền đạt trên 10 triệu đến 20 triệu vòng quay.

2. Thông số kỹ thuật

Tiêu chuẩn / Thông số 📝 Chi tiết kỹ thuật 🛠️
Mẫu sản phẩm (Part No.) HF0103-32 Series
Số kênh tín hiệu 1 Kênh Coaxial RF
Dải tần số DC ~ 3 GHz
Đường kính ngoài (OD) 32 mm
Trở kháng chuẩn 50 Ohm
Kiểu đầu nối Đầu nối SMA-K / SMA-J (hoặc chuẩn theo yêu cầu)
Hệ số sóng đứng (VSWR max) 1.5 – 1.7 @ DC ~ 3 GHz
Suy hao chèn (Insertion Loss) 0.25 dB @ DC ~ 1.5 GHz / 0.30 dB @ 1.5 GHz ~ 3 GHz
Công suất trung bình 200 W @ 1.5 GHz / 500 W @ 3 GHz
Vật liệu vỏ / Cách điện Hợp kim nhôm đúc / PTFE (Teflon cao cấp)
Cấp bảo vệ (IP Grade) IP40 (Tùy chọn nâng cấp IP51 / IP65)
Nhiệt độ vận hành -30°C đến +85°C
Tuổi thọ vận hành > 10 triệu vòng

3. Phân tích cấu trúc mã sản phẩm

  • HF: Dòng sản phẩm khớp quay tín hiệu cao tần RF Slip Ring.

  • 01: Thiết kế 1 kênh tín hiệu đồng trục.

  • 03: Dải tần số hoạt động tối đa 3 GHz.

  • 32: Kích thước đường kính ngoài thân khớp quay OD 32mm.

4. Ứng dụng thực tế

  • 📡 Trạm Ăng-ten Radar & Vệ tinh công suất lớn: Lắp đặt tại hệ thống chân đế quay ăng-ten truyền thông quân sự và dân dụng.

  • 🏭 Bàn xoay công nghiệp & Cơ cấu quay tải nặng: Dùng trong máy công cụ, thiết bị chế tạo bán dẫn và dây chuyền tự động hóa đòi hỏi khung vỏ khớp quay chắc chắn.

  • 🎥 Cụm Camera Gimbal công nghiệp: Lắp đặt trong cụm theo dõi quang điện trên tàu biển, xe chuyên dụng cần truyền dữ liệu tín hiệu RF liên tục.
