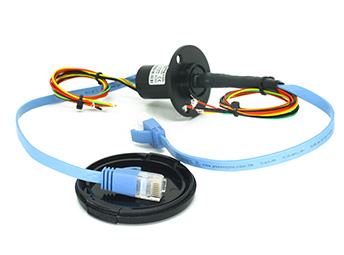

Khớp Quay Tín Hiệu Video HD & Dẫn Điện SenRing EM022-18V (18 Kênh Tín Hiệu / Điện Tích Hợp Kênh Video, Đường Kính OD 22mm)

1. Giới thiệu sản phẩm

• 🎯 SenRing EM022-18V là dòng khớp quay capsule mật độ kênh cực cao thuộc EM022 Series, đường kính ngoài thân OD 22mm, tích hợp tổng cộng 18 kênh truyền dẫn, trong đó tối ưu hóa đường truyền cho tín hiệu Video HD (Analog / SDI / Đồng trục) cùng các kênh điện nguồn và dữ liệu điều khiển xoay 360 độ liên tục.

• 📹 Hỗ trợ chuyên sâu cho đường truyền Video (Ký tự “V”): Các đường truyền tín hiệu video trong phiên bản 18V được gia công chuẩn trở kháng (75Ω/50Ω) và bọc kim chống nhiễu chuyên dụng, giúp hình ảnh truyền qua khớp xoay không bị rớt khung hình, giật hình hay suy hao tần số cao ngay cả khi xoay liên tục.

• 📏 Mật độ kênh tối đa trong thân nhỏ (OD 22mm): Cung cấp giải pháp toàn diện cho hệ thống cần 18 đường truyền (bao gồm nguồn, điều khiển, cảm biến và video) nhưng bị giới hạn không gian gá lắp ở mức OD 22mm.

• 🔌 Tiếp xúc Kim loại quý Gold-to-Gold: Công nghệ mạ vàng cao cấp trên các bề mặt tiếp xúc giúp giữ điện trở tiếp xúc siêu thấp (< 0.01 Ω), triệt tiêu nhiễu điện từ (EMI) tác động lên đường hình ảnh và tín hiệu điều khiển.

• 🔄 Vận hành mượt mà & Độ bền cao: Cấu trúc vòng bi chính xác mang lại momen xoắn nhỏ, vận hành êm ái với tuổi thọ cơ học đạt từ 10 triệu đến 20 triệu vòng quay.

2. Thông số kỹ thuật

Tiêu chuẩn / Thông số 📝	Chi tiết kỹ thuật 🛠️
Mẫu sản phẩm (Part No.)	EM022-18V
Loại sản phẩm	Khớp quay Capsule truyền dẫn Tín hiệu Video HD + Điện nguồn / Tín hiệu
Tổng số kênh (Circuits)	18 Kênh (Tích hợp kênh Video chuyên dụng + Điện/Tín hiệu)
Chuẩn tín hiệu Video (V)	Video Analog / HD-SDI / Cáp đồng trục 75Ω
Dòng điện định mức	2A / kênh (cho các kênh nguồn/tín hiệu đi kèm)
Đường kính ngoài (OD)	22 mm
Chiều dài thân (L)	~ 35 mm đến 42 mm
Điện áp định mức	240V AC/DC
Quy cách dây dẫn	Dây bọc kim chống nhiễu (cho Video) & Dây AWG26#/28# Teflon
Điện trở cách điện	>= 500 MΩ / 500VDC
Vật liệu vỏ	Phíp nhựa kỹ thuật cao cấp / Hợp kim nhôm
Vật liệu tiếp xúc	Kim loại quý mạ vàng (Gold-to-Gold)
Cấp bảo vệ (IP Grade)	IP51 (Chống bụi tiêu chuẩn)
Nhiệt độ vận hành	-20°C đến +80°C
Tốc độ quay tối đa	250 RPM
Tuổi thọ vận hành	10 triệu – 20 triệu vòng quay

3. Phân tích cấu trúc mã sản phẩm

• EM: Dòng khớp quay tín hiệu dạng Capsule / Miniature nhỏ gọn của SenRing.

• 022: Đường kính ngoài thân khớp quay OD 22mm.

• -18: Tổng số 18 kênh truyền dẫn.

• V: Ký hiệu Video Signal – Tích hợp đường truyền hình ảnh chuẩn (chống nhiễu & chuẩn trở kháng cho tín hiệu video).

4. Ứng dụng thực tế

• 📹 Camera Quan Sát Trinh Sát Đa Cảm Biến & PTZ: Cấp nguồn xoay, nhiều đường điều khiển RS485/RS422, kênh báo động và truyền trực tiếp hình ảnh Video HD từ cụm camera xoay về trung tâm.

• 🛸 Gimbal Trinh Sát Chuyên Dụng Trên UAV / Drone: Tích hợp trong cụm xoay đa kênh của thiết bị bay để truyền hình ảnh sống (Live Video Feed) song song với các tín hiệu điều khiển góc quay và cảm biến.

• 🩺 Mâm Xoay Thiết Bị Y Tế & Nội Soi Hình Ảnh: Dùng trong các cụm thiết bị soi hình ảnh y tế xoay liên tục đòi hỏi đồng thời nhiều đường điện nguồn, điều khiển và luồng video hình ảnh sắc nét.
