LF505-S

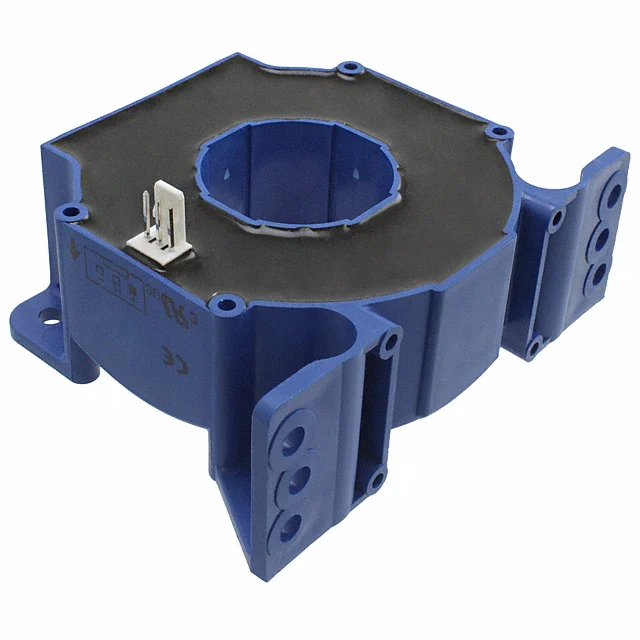

LF505-S là dòng cảm biến dòng điện vòng hở (Open Loop) của hãng LEM, chuyên dùng để đo dòng điện DC, AC và xung với độ chính xác cao trong các ứng dụng công nghiệp.

GIÁ : 000 VND

Liên hệ (zalo): 0971893927

Liên hệ (zalo): 0973786637

Nhấp vào đây để kết bạn Zalo với 0971893927 Nhấp vào đây để kết bạn Zalo với 0973786637

Tổng quan về Cảm biến dòng điện LEM LF 505-S

LF 505-S là một thiết bị đo dòng điện điện tử dựa trên hiệu ứng Hall (Hall Effect). Nó được thiết kế để đo dòng điện cách ly hoàn toàn giữa mạch đo và mạch điều khiển, đảm bảo an toàn tuyệt đối cho hệ thống điện.

1. Thông số kỹ thuật chính

  • Dòng đo định mức (Primary Nominal Current): 500 A (RMS).

  • Dòng đo tối đa: Lên tới ±1500 A (tùy thuộc vào cấu hình).

  • Công nghệ: Vòng hở (Open Loop), sử dụng cảm biến Hall.

  • Tỷ lệ biến đổi: 1:5000.

  • Điện áp nguồn cung cấp: ±15V đến ±24V DC.

  • Độ chính xác: ±0.5% ở điều kiện tiêu chuẩn.

  • Băng thông: DC đến 100 kHz.

  • Độ cách ly điện: Cách ly cường độ cao giữa mạch sơ cấp và mạch thứ cấp.

2. Đặc điểm nổi bật

  • Phản hồi nhanh: Thời gian đáp ứng rất ngắn (< 1 µs), rất phù hợp để bảo vệ các thiết bị công suất hoặc điều khiển động cơ tốc độ cao.

  • Không tổn hao: Do là cảm biến vòng hở, nó không gây sụt áp trên đường dây cần đo, giúp hiệu suất hệ thống luôn được duy trì ở mức tối ưu.

  • Thiết kế công nghiệp: Vỏ bọc chắc chắn, chịu được rung động và môi trường làm việc khắc nghiệt (nhiệt độ hoạt động từ -40°C đến +85°C).

3. Cấu tạo và nguyên lý hoạt động

Thiết bị sử dụng một lõi từ tính để tập trung từ trường sinh ra bởi dòng điện chạy trong dây dẫn sơ cấp. Cảm biến Hall đặt trong khe hở của lõi từ sẽ chuyển đổi từ trường này thành điện áp tỷ lệ, sau đó được khuếch đại thành tín hiệu dòng điện thứ cấp.

4. Ứng dụng phổ biến

  • Biến tần (Inverters): Theo dõi dòng điện đầu ra để điều khiển động cơ AC/DC.

  • Bộ cấp nguồn liên tục (UPS): Giám sát dòng sạc và xả của ắc quy.

  • Năng lượng tái tạo: Giám sát dòng điện trong các bộ biến tần năng lượng mặt trời (Solar Inverters) và tuabin gió.

  • Thiết bị hàn công nghiệp: Điều khiển dòng hàn chính xác.

  • Hệ thống điều khiển Robot: Kiểm soát mô-men xoắn thông qua việc theo dõi dòng điện động cơ.

5. Lưu ý quan trọng khi lắp đặt

  • Hướng dòng điện: Cần chú ý chiều mũi tên trên thân cảm biến để đảm bảo tín hiệu đầu ra đúng cực tính.

  • Ảnh hưởng của từ trường ngoài: Mặc dù được che chắn tốt, nên đặt cảm biến xa các nguồn từ trường mạnh (như cuộn cảm lớn, máy biến áp lớn) để tránh sai số đo.

  • Tiếp địa: Đảm bảo chân tiếp địa (nếu có yêu cầu từ sơ đồ mạch) được nối ổn định để giảm nhiễu tín hiệu.

  • Sơ đồ đấu nối: LF 505-S thường có 3-4 chân kết nối (V+, V-, Output, và 0V/Ground). Hãy kiểm tra datasheet chính thức của LEM theo mã sản phẩm cụ thể để đấu dây chính xác.
