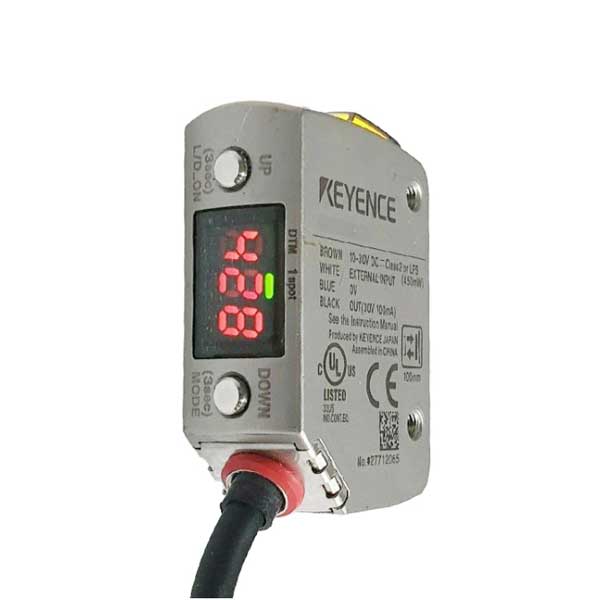

Cảm biến đo khoảng cách laser Keyence LR-ZB100N

1. Giới thiệu sản phẩm

LR-ZB100N là dòng cảm biến laser khoảng cách CMOS (Laser Distance Sensor) thế hệ mới của Keyence. Khác với các loại cảm biến quang điện thông thường chỉ báo trạng thái có/không, LR-ZB100N cung cấp khả năng đo khoảng cách cực kỳ chính xác dựa trên công nghệ phép đo tam giác (triangulation), giúp phát hiện vật thể dựa trên sự thay đổi khoảng cách thay vì chỉ dựa vào cường độ ánh sáng.

2. Thông số kỹ thuật

Đặc điểm	Chi tiết thông số
Model	LR-ZB100N
Loại cảm biến	Laser CMOS (NPN)
Khoảng cách đo	35 đến 100 mm
Nguồn sáng	Laser đỏ (Class 1)
Độ phân giải	0.1 mm
Thời gian đáp ứng	1.5 ms / 10 ms / 50 ms (có thể tùy chỉnh)
Cấp bảo vệ	IP68 / IP69K (chống nước, chịu được hóa chất tẩy rửa)

3. Nguyên lý hoạt động

Cảm biến phát ra một tia laser hội tụ vào bề mặt vật thể. Ánh sáng phản xạ sẽ được thu lại bởi bộ thu CMOS bên trong cảm biến. Góc phản xạ sẽ thay đổi tùy thuộc vào khoảng cách từ cảm biến đến vật thể. Chip xử lý bên trong sẽ tính toán vị trí điểm sáng trên cảm biến CMOS để xác định khoảng cách chính xác, từ đó cho phép thiết lập “ngưỡng khoảng cách” để phát hiện sản phẩm.

4. Ưu điểm và Ứng dụng thực tế

• Khả năng phát hiện ổn định: LR-ZB100N cực kỳ hiệu quả trong việc phát hiện các vật thể có màu sắc, độ bóng hoặc bề mặt tối mà cảm biến quang thông thường dễ bỏ lỡ.

• Cài đặt cực kỳ đơn giản: Với màn hình kỹ thuật số tích hợp, người dùng có thể nhìn thấy giá trị khoảng cách thực tế và cài đặt ngưỡng chỉ với một nút nhấn.

• Ứng dụng:

  • Kiểm tra sự hiện diện của linh kiện: Xác định xem một linh kiện đã được lắp vào vị trí chính xác trên bảng mạch chưa (đo độ cao).

  • Phát hiện kẹt sản phẩm: Đo khoảng cách để phát hiện hộp hoặc sản phẩm bị nghiêng, đổ trên băng tải.

  • Kiểm soát độ dày/vị trí: Kiểm tra khoảng cách giữa đầu vòi chiết rót và miệng chai để đảm bảo không va chạm.
