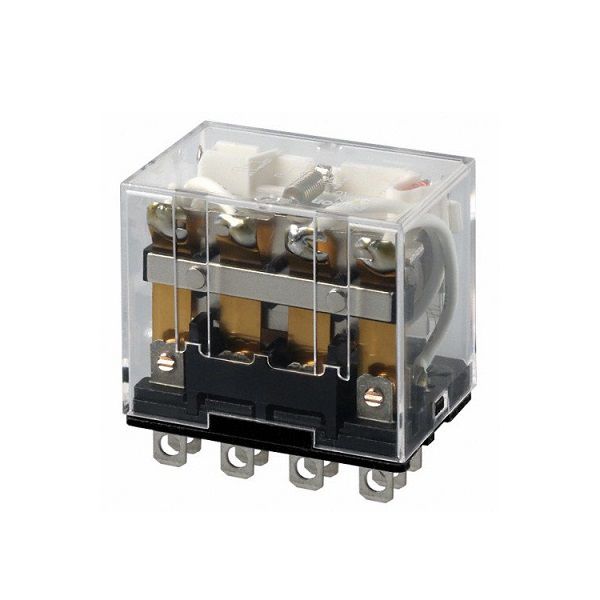

Relay trung gian 14 chân Omron LY4N

LY4N là dòng Relay trung gian (General Purpose Relay) 4 cực (4P) nổi tiếng của Omron. Đây là thiết bị đóng vai trò như một bộ “công tắc điện từ” cỡ nhỏ, được sử dụng phổ biến trong các tủ điện điều khiển công nghiệp để khuếch đại tín hiệu điều khiển hoặc đóng cắt tải công suất thấp.

1. Giải mã thông số kỹ thuật (Model Breakdown)

  • LY: Series Relay trung gian của Omron.

  • 4: Số cặp tiếp điểm (4 cực – 4PDT).

  • N: Có đèn LED chỉ thị trạng thái (Neon hoặc LED tùy phiên bản).

2. Thông số kỹ thuật chính

  • Số cực: 4 cặp tiếp điểm (4PDT – 4 Cặp Thường mở/Thường đóng).

  • Dòng định mức (Ie): Tối đa 10A (tải thuần trở).

  • Số chân: 14 chân dẹt (lắp với đế cắm 14 chân, thường là PTF14A-E).

  • Điện áp cuộn hút (Coil): Rất đa dạng (24V DC, 220V AC, v.d.). Cần kiểm tra kỹ tem trên thân sản phẩm.

  • Đặc điểm: Có nút nhấn kiểm tra (Test button) và cờ báo chỉ thị cơ học.

3. Ưu điểm nổi bật

  • Độ bền cao: Dòng LY của Omron được đánh giá rất cao về khả năng chịu đựng số lần đóng cắt lớn, lên đến hàng triệu chu kỳ.

  • Tích hợp nút test: Có nút gạt màu cam trên đỉnh relay, cho phép kỹ thuật viên đóng cắt cưỡng bức (Test) mà không cần cấp điện cho cuộn hút, cực kỳ hữu ích khi xử lý sự cố.

  • Cờ báo chỉ thị: Có cờ chỉ thị màu cơ học cho biết relay đang ở trạng thái ON hay OFF.

  • Dễ lắp đặt: Thiết kế chân cắm chuẩn, dễ dàng thay thế nhanh chóng khi có sự cố.

4. Ứng dụng thực tế

  • Khuếch đại tín hiệu: Tín hiệu từ PLC (24V DC) thường rất nhỏ, không đủ để chạy trực tiếp contactor hoặc solenoid lớn, nên LY4N được dùng làm trung gian để đóng cắt điện áp cao hơn (220V AC).

  • Cách ly mạch: Bảo vệ các bo mạch điều khiển nhạy cảm khỏi sự cố hoặc xung điện từ các thiết bị công suất bên ngoài.

  • Mạch khóa liên động: Dùng trong các mạch điều khiển cần nhiều tiếp điểm phụ để thực hiện các logic liên động an toàn.

5. Lưu ý quan trọng khi sử dụng

  • Đấu nối:

    • Chân nguồn cuộn hút thường là chân 13 và 14.

    • 4 cặp tiếp điểm độc lập (Common – NC – NO). Hãy xem sơ đồ in trên thân relay để đấu đúng chân.

  • Tải cảm: Nếu dùng Relay để đóng cắt trực tiếp cho cuộn hút Contactor hoặc cuộn Solenoid, bạn nên lắp thêm Diode (cho DC) hoặc mạch RC (cho AC) song song với cuộn hút của tải để dập hồ quang, giúp tiếp điểm relay bền hơn.

  • Lực cắm: Khi cắm vào đế, cần đảm bảo chặt chẽ. Sau thời gian dài vận hành, cần kiểm tra các chốt kẹp trên đế để đảm bảo tiếp xúc tốt, tránh hiện tượng sinh nhiệt tại chân cắm.
