M-30ES Magnetic Grid Displacement Digital Display – Thiết bị hiển thị dịch chuyển cho panel saw
Meta description
M-30ES là thiết bị hiển thị số dịch chuyển sử dụng lưới từ, hiển thị LED 5 số, dải đo từ -180°C đến +180°C, cấp bảo vệ IP54. Phù hợp cho các ứng dụng cần hiển thị vị trí hoặc dịch chuyển theo thông số công bố của nhà sản xuất.
Tổng quan theo thông số công bố

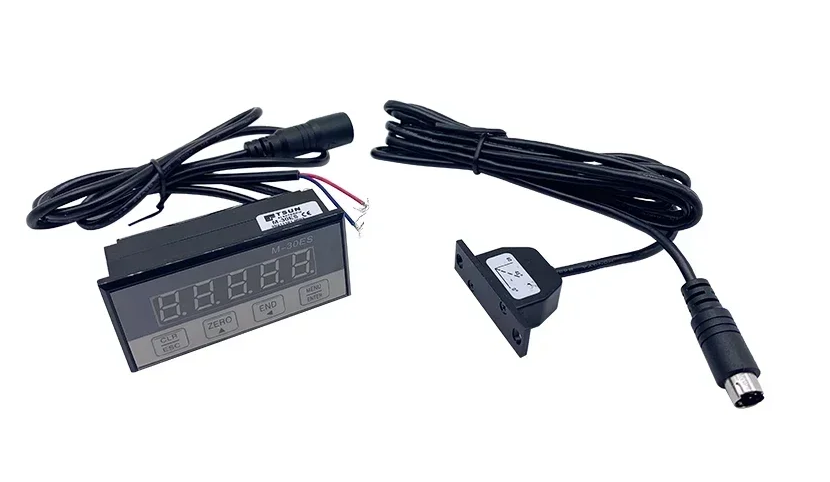

M-30ES Magnetic Grid Displacement Digital Display là thiết bị hiển thị số sử dụng cảm biến lưới từ (magnetic grid), được thiết kế để hiển thị giá trị dịch chuyển hoặc thông số đo tương ứng trên màn hình LED 5 chữ số. Theo tài liệu kỹ thuật, thiết bị có thể sử dụng trong các hệ thống máy gia công như panel saw hoặc các ứng dụng cần hiển thị vị trí.
Thiết bị được thiết kế dạng lắp bảng (panel mounting), vỏ nhựa ABS + PC, màu xám, với các phím cài đặt thông qua menu.
Các thông số kỹ thuật cần kiểm tra
Thông số đo và hiển thị
-
Độ chính xác hệ thống: ±0.05°
-
Độ phân giải hiển thị: 0.1° / 0.5°
-
Dải đo / dải hiển thị:
-
-180°C ~ 0°C ~ +180°C (theo thông số công bố)
-
-
Chức năng chống nhiễu rung (jitter-proof locking): cài đặt qua menu
-
Chức năng kiểm tra (check function): cài đặt qua menu
-
Màn hình hiển thị: LED sáng, 5 chữ số
Lưu ý: Cần đối chiếu đơn vị đo và ý nghĩa dải đo cụ thể với cấu hình cảm biến thực tế trước khi áp dụng.
Nguồn cấp và điều kiện làm việc
-
Nguồn cấp:
-
AC 9–24V, 50/60Hz
-
hoặc DC 9–28V
-
-
Bộ nguồn đi kèm:
-
AC 380V → 24V, 50/60Hz, 3W (matching)
-
-
Nhiệt độ làm việc: -10°C ~ +60°C
-
Nhiệt độ lưu trữ: -20°C ~ +70°C
Cơ khí – môi trường
-
Cấp bảo vệ: IP54
-
Theo tiêu chuẩn DIN IEC68-2-6
-
-
Khả năng chịu va đập: 30g / 15ms
-
Theo DIN IEC68-2-27
-
-
Khả năng tương thích điện từ (EMC):
-
Phù hợp tiêu chuẩn GB8702-88
-
-
Vật liệu vỏ: Nhựa ABS + PC
-
Trọng lượng: khoảng 0.2 kg
-
Chiều dài dây:
-
Cảm biến: 2 m
-
Dây nguồn: 1 m
-
Có thể tùy chỉnh (theo ghi chú của nhà sản xuất)
-
Kích thước lắp đặt (theo bản vẽ)
-
Kích thước mặt trước: khoảng 73.7 × 36.2 mm
-
Chiều sâu thân thiết bị: khoảng 67 mm
-
Các kích thước chi tiết khác: cần đối chiếu bản vẽ lắp đặt đi kèm khi thiết kế panel
Phạm vi áp dụng theo dữ liệu công bố
Theo tên gọi và cấu trúc hiển thị, M-30ES được công bố dùng cho:
-
Hiển thị dịch chuyển dựa trên lưới từ
-
Ứng dụng lắp bảng điều khiển
-
Máy gia công cần hiển thị vị trí hoặc giá trị đo tương ứng, ví dụ panel saw
Việc áp dụng cụ thể phụ thuộc vào:
-
Loại cảm biến lưới từ đi kèm
-
Cách cấu hình menu
-
Điều kiện môi trường thực tế
Trường hợp cần cân nhắc hoặc kiểm tra thêm
-
Ý nghĩa chính xác của dải đo (-180°C ~ +180°C) cần được đối chiếu với:
-
Loại cảm biến sử dụng
-
Ứng dụng đo dịch chuyển hay đo góc
-
-
Độ phân giải 0.1° / 0.5° có phù hợp với yêu cầu điều khiển hay không
-
Nguồn cấp thực tế tại tủ điện (AC hay DC)
-
Chiều dài dây tiêu chuẩn có đáp ứng khoảng cách lắp đặt
-
Kích thước panel cut-out cần kiểm tra thêm trong tài liệu lắp đặt chi tiết
CTA kỹ thuật
-
Gửi thông số hệ thống để kiểm tra
-
Đối chiếu cấu hình trước khi thay thế
-
Trao đổi kỹ thuật trước khi quyết định
Mua hàng – phân phối sản phẩm
KINTECH phân phối các dòng sản phẩm M-30ES Magnetic Grid Displacement Digital Display theo cấu hình tiêu chuẩn từ nhà sản xuất.
Việc cung cấp và lựa chọn sản phẩm cần dựa trên thông số kỹ thuật cụ thể của hệ thống, bao gồm nguồn cấp, dải đo, điều kiện môi trường và yêu cầu lắp đặt panel.
Đối với các trường hợp:
-
Thay thế thiết bị hiện hữu
-
Ứng dụng khác với cấu hình tiêu chuẩn
-
Yêu cầu tùy chỉnh chiều dài dây hoặc điều kiện làm việc
cần thực hiện đối chiếu cấu hình kỹ thuật trước khi quyết định.
