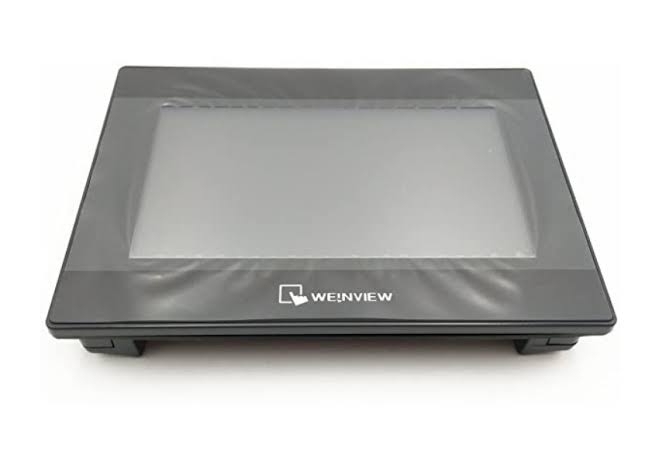

Màn Hình Cảm Ứng HMI MT6071iE

1. Giới thiệu sản phẩm

MT6071iE là dòng màn hình giao diện người và máy (HMI – Human Machine Interface) thế hế mới phân khúc mỏng nhẹ (Slim Series) thuộc hãng Weintek (Đài Loan). Thiết bị sở hữu màn hình màu TFT LCD 7 inch với độ phân giải tiêu chuẩn 800×480 pixel, mang lại khả năng hiển thị hình ảnh công nghệ, thông số vận hành vô cùng sắc nét và trung thực. Được nâng cấp mạnh mẽ với cấu trúc bo mạch phủ lớp keo bảo vệ chống ăn mòn (Conformal Coating), MT6071iE có khả năng chống chịu cực tốt trong môi trường nhà xưởng khắc nghiệt, nhiều bụi bẩn và độ ẩm cao. Với bộ xử lý Cortex A8 600MHz mạnh mẽ và khả năng kết nối truyền thông đồng thời qua nhiều cổng COM dải rộng, dòng HMI này đáp ứng hoàn hảo các cấu hình điều khiển phức tạp, kết nối mượt mà với hầu hết các hãng PLC lớn trên toàn cầu.

2. Thông số kỹ thuật

Thông số kỹ thuật	Chi tiết
Thương hiệu	Weintek (Đài Loan)
Model	MT6071iE
Kích thước màn hình	7.0 inch (Thiết kế phom mỏng gọn tiết kiệm không gian tủ)
Độ phân giải	800 x 480 pixel (Màn hình 16 triệu màu TFT LCD, đèn nền LED)
Kiểu cảm ứng	Cảm ứng điện trở 4 đường (4-wire Resistive) độ nhạy cao
Bộ vi xử lý (CPU)	32-bit RISC Cortex-A8 dải tần số 600MHz
Bộ nhớ thiết bị	128 MB Flash | 128 MB RAM
Cổng kết nối vật lý	COM1 (RS-232), COM3 (RS-485 2W), Cổng USB 2.0 Host (để kết nối ngoại vi/nạp code)
Đặc tính bảo vệ	Bo mạch được phủ keo chống ẩm, chống oxy hóa chân linh kiện
Phần mềm lập trình	EasyBuilder Pro (Hỗ trợ đồ họa vector, thư viện dải rộng, miễn phí)
Nguồn cấp nuôi mạch	24 VDC ($\pm$20%) tích hợp mạch cách ly nguồn chống sốc điện
Kích thước khoét lỗ	192 x 138 mm

3. Ứng dụng thực tế

• Hệ thống điều khiển máy cơ khí chính xác: Ứng dụng trên các dòng máy cắt nhôm, máy uốn ống CNC, máy dập thủy lực để thiết lập hành trình, giám sát tọa độ chuyển động và hiển thị cảnh báo lỗi tức thời.

• Tủ điều khiển dây chuyền chiết rót, đóng chai: Làm giao diện quản lý cho hệ thống bồn chứa dung dịch, điều khiển các van điện từ, cài đặt lưu lượng chiết rót theo từng dung tích chai một cách trực quan thông qua phím bấm cảm ứng.

• Giám sát thông số trạm xử lý nước thải công nghiệp: Kết nối với các cảm biến đo pH, cảm biến đo nồng độ oxy hòa tan (DO) và lưu lượng kế để vẽ biểu đồ xu hướng (Trend), ghi lại nhật ký vận hành liên tục cho nhà máy.

• Tích hợp trong các hệ thống HVAC, tòa nhà: Sử dụng để hiển thị và cấu hình nhiệt độ, độ ẩm cho hệ thống điều hòa trung tâm Chiller, hệ thống thông gió phòng sạch hoặc các phòng sấy nông hải sản tự động hóa.
