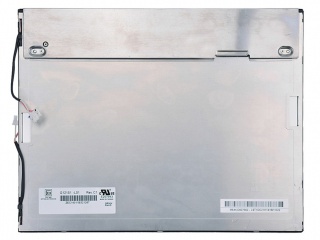

Màn Hình LCD Công Nghiệp Innolux G121S1-L01 (12.1 inch SVGA)

1. Giới thiệu sản phẩm

🌐 G121S1-L01 là màn hình hiển thị tinh thể lỏng TFT-LCD chuẩn công nghiệp kích thước 12.1 inch thuộc thương hiệu Innolux (trước đây là Chimei Innolux / CMO). Màn hình có độ phân giải chuẩn SVGA ($800 \times 600$ pixels) với tỉ lệ khung hình 4:3, góc nhìn rộng và khả năng hiển thị màu sắc trung thực.

⚡ Màn hình tích hợp đèn nền CCFL (hoặc bản nâng cấp LED tùy theo Revision), giao tiếp chuẩn tín hiệu LVDS (1 channel, 6/8-bit), hoạt động bền bỉ trong dải nhiệt độ rộng, chuyên dùng làm màn hình hiển thị cho máy CNC, màn hình HMI và tủ điều khiển tự động hóa.

2. Thông số kỹ thuật

Thông số kỹ thuật ⚙️	Chi tiết dữ liệu 📝
Thương hiệu / Hãng SX 🏢	Innolux / Chimei Innolux (CMO)
Mã sản phẩm (Model) 🏷️	G121S1-L01
Kích thước màn hình 📐	12.1 inch (Đường chéo)
Độ phân giải (Resolution) 🖥️	SVGA ($800 \times 600$ pixels)
Tỉ lệ khung hình (Aspect Ratio) 📐	4:3
Độ sáng (Brightness) 💡	$220 \sim 300\text{ cd/m}^2$ (Typ.)
Độ tương phản (Contrast Ratio) 🌗	500:1 (Typ.)
Giao tiếp tín hiệu (Signal Interface) 🔌	LVDS (1 ch, 6/8-bit), connector 20 pins
Điện áp nguồn cấp ($V_{DD}$) ⚡	3.3V (Typ.)
Loại đèn nền (Backlight) 💡	CCFL (2 bóng đèn) / Tuổi thọ $50.000\text{ giờ}$
Góc nhìn (Viewing Angle) 👁️	70/70/50/60 (Typ.) (Trái/Phải/Trên/Dưới)
Nhiệt độ vận hành 🌡️	$-20^\circ\text{C} \sim +70^\circ\text{C}$
Trọng lượng ⚖️	$\approx 640\text{ g}$

3. Ứng dụng thực tế

• 🖥️ Màn hình giao diện HMI: Thay thế và lắp đặt cho các màn hình cảm ứng HMI công nghiệp của Siemens, Pro-face, Mitsubishi, Advantech…

• 🛠️ Máy công cụ & Máy CNC: Sử dụng làm màn hình hiển thị trung tâm trên các máy phay, máy tiện CNC Fanuc, Mitsubishi, Heidenhain.

• 🏥 Thiết bị y tế & Đo lường: Tích hợp trong các máy siêu âm, máy theo dõi bệnh nhân và thiết bị kiểm tra phòng lab.

• 🏭 Hệ thống điều khiển tự động: Màn hình giám sát cho tủ điều khiển PLC, kiosk tra cứu thông tin và máy bán hàng tự động (POS).
