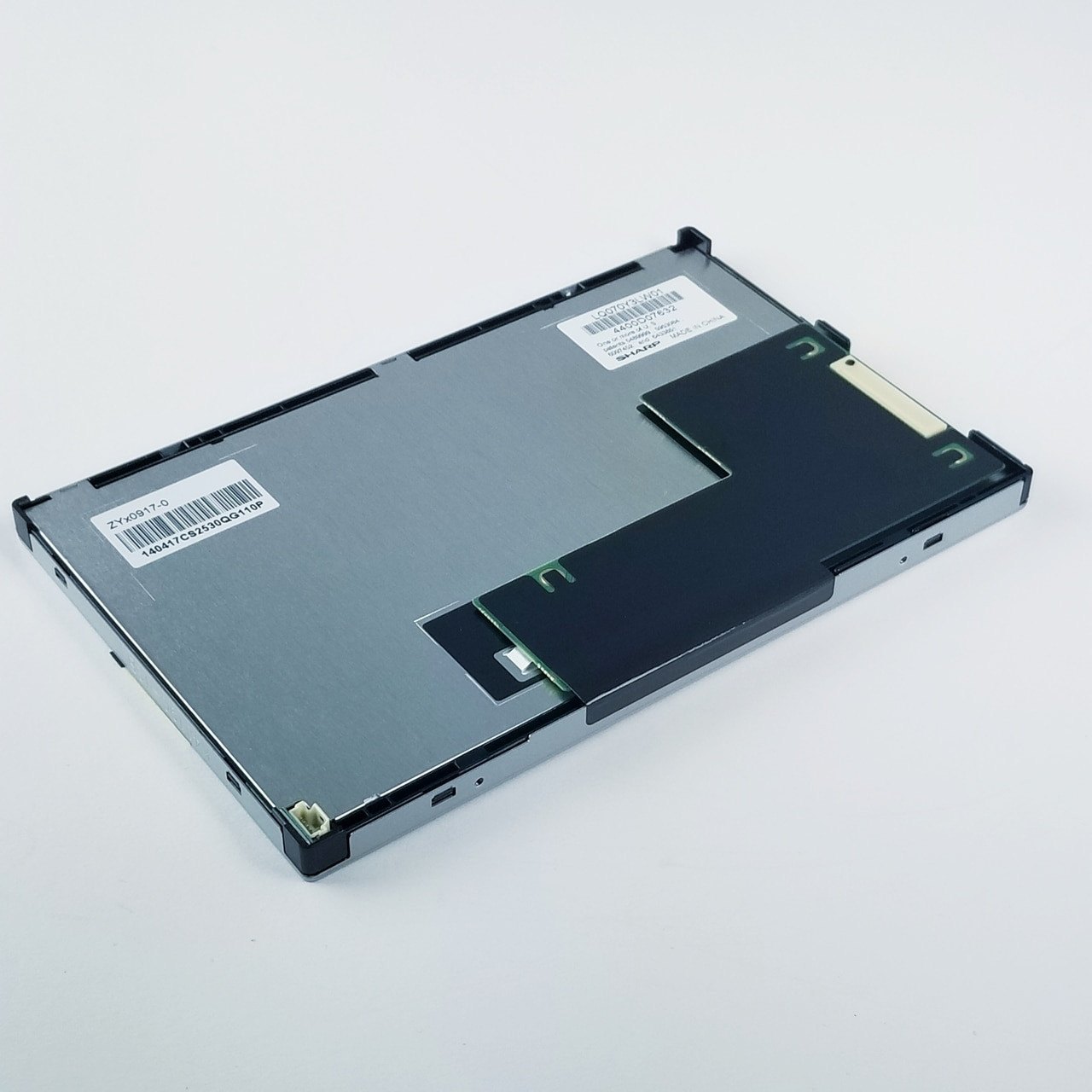

Màn Hình LCD Công Nghiệp Sharp LQ070Y3LW01 (7.0 inch)

1. Giới thiệu sản phẩm

LQ070Y3LW01 là tấm nền màn hình hiển thị LCD công nghiệp (Industrial TFT-LCD Panel) kích thước 7.0 inch thuộc thương hiệu Sharp Devices (Nhật Bản).

Màn hình được thiết kế chuyên dụng cho các môi trường vận hành công nghiệp đòi hỏi độ bền cao, hoạt động liên tục 24/7 và độ tương phản sắc nét. Thiết bị sở hữu công nghệ màn hình màu TFT chống chói (Anti-Glare), tích hợp hệ thống đèn nền LED bền bỉ và giao diện kết nối tín hiệu chuẩn LVDS tốc độ cao.

2. Giải mã mã sản phẩm (Part Number Breakdown)

• LQ: Dòng sản phẩm tấm nền màn hình TFT-LCD công nghiệp của Sharp.

• 070: Kích thước đường chéo màn hình 7.0 inch.

• Y3: Mã định danh dải độ phân giải WVGA / chuẩn khung hiển thị tỷ lệ 15:9.

• L: Tích hợp hệ thống đèn nền WLED (White LED) tiết kiệm điện năng.

• W01: Mã phiên bản sản xuất / Cấu hình chân kết nối cáp tín hiệu (LVDS interface) của Sharp.

3. Thông số kỹ thuật

Thông số kỹ thuật	Chi tiết dữ liệu
Mã sản phẩm / Part Number	LQ070Y3LW01
Thương hiệu	Sharp Devices (Nhật Bản)
Kích thước màn hình	7.0 inch (Đường chéo)
Độ phân giải	800 x 480 Pixels (WVGA)
Tỷ lệ khung hình	15:9 / 16:9 Wide Screen
Màu sắc hiển thị	262K / 16.7 triệu màu
Độ sáng (Luminance)	~ 350 – 400 cd/m²
Độ tương phản (Contrast Ratio)	800:1
Góc nhìn (Viewing Angle)	80/80/80/80 (Trái/Phải/Trên/Dưới)
Giao diện tín hiệu (Signal Interface)	LVDS (1 ch, 6-bit / 8-bit) – Connector 30 pin
Loại đèn nền (Backlight)	Đèn WLED (Tuổi thọ lên đến 50,000 giờ)
Điện áp cấp cho màn hình	3.3V DC (Typical)
Nhiệt độ vận hành	-20°C ~ +70°C

4. Đặc điểm nổi bật

• Độ bền chuẩn công nghiệp: Thiết kế chịu được dải nhiệt độ rộng (-20°C đến +70°C) và chống rung lắc cơ học tốt hơn các màn hình tiêu dùng thông thường.

• Hiển thị sắc nét & Chống chói: Mặt kính phủ lớp chống phản quang (Anti-Glare 3H) giúp dễ dàng quan sát thông số ngay cả dưới ánh sáng mạnh trong nhà xưởng.

• Chuẩn giao diện LVDS phổ biến: Dễ dàng kết nối với các bo mạch chủ điều khiển (Mainboard HMI, máy tính nhúng Industrial PC, bo mạch ARM/Raspberry Pi).

5. Ứng dụng thực tế

• Thay thế màn hình HMI công nghiệp: Dùng làm linh kiện màn hình hiển thị thay thế cho các bộ HMI 7 inch của Siemens, Pro-face, Mitsubishi, Omron, Advantech khi bị vỡ hoặc hỏng điểm ảnh.

• Màn hình hiển thị máy y tế & Quân sự: Sử dụng trong các máy siêu âm cầm tay, thiết bị đo điện tim, màn hình kiểm soát bệnh nhân.

• Màn hình điều khiển máy CNC & Ô tô: Lắp đặt trên bảng điều khiển xe công trình, đầu máy nông nghiệp hoặc màn hình trung tâm máy gia công cơ khí CNC.
