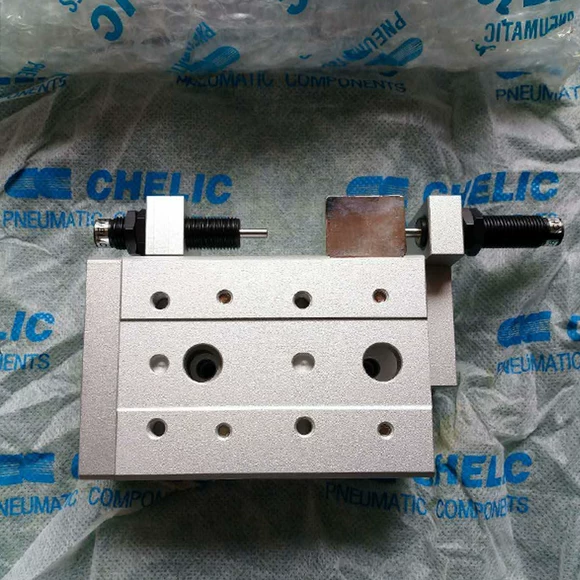

Mã MDX1240BM2 là một linh kiện thuộc nhóm xi lanh khí nén (Pneumatic Cylinder), thường được sử dụng trong các hệ thống tự động hóa. Dựa trên quy tắc đặt mã của nhiều hãng sản xuất thiết bị khí nén (phổ biến nhất là phong cách của SMC hoặc các dòng tương đương), chúng ta có thể giải mã thông số như sau:
1. Phân tích mã sản phẩm
-
MDX: Dòng xi lanh khí nén dạng xi lanh dẫn hướng (Compact Guide Cylinder) hoặc xi lanh siêu mỏng.
-
12: Đường kính piston (Bore size) là 12mm.
-
40: Hành trình (Stroke) của xi lanh là 40mm.
-
B: Kiểu gắn (Mounting style), thường là gắn trực tiếp (basic) hoặc kiểu thân khối.
-
M2: Tích hợp sẵn vòng từ tính (Magnet) bên trong piston để sử dụng kèm với cảm biến hành trình (như các loại cảm biến từ mà bạn có thể cần gắn bên ngoài).
2. Thông số kỹ thuật chính
-
Loại xi lanh: Xi lanh tác động kép (Double Acting) – dùng khí nén để đẩy ra và thu về.
-
Áp suất làm việc: Thường từ 0.1 – 0.7 MPa (1 – 7 bar).
-
Vật liệu: Thân bằng hợp kim nhôm, piston bằng thép không gỉ hoặc thép hợp kim.
-
Độ bền: Thiết kế nhỏ gọn, phù hợp cho không gian hẹp, chịu tải trọng tĩnh và động vừa phải.
3. Ứng dụng thực tế
-
Cơ cấu gắp/nhả: Sử dụng trong các máy lắp ráp điện tử hoặc máy đóng gói nhỏ.
-
Đẩy/kéo vật nhẹ: Dùng để đẩy phôi trên băng tải hoặc định vị sản phẩm.
-
Hệ thống tự động hóa: Tích hợp vào các bàn máy hoặc cánh tay robot cỡ nhỏ để thực hiện các chuyển động lặp lại.
4. Lưu ý khi sử dụng
-
Cảm biến hành trình: Vì có mã M2 (tích hợp nam châm), bạn có thể lắp các cảm biến từ tính dọc thân xi lanh để PLC biết được khi nào xi lanh đã ở vị trí “đẩy hết” hoặc “thu về hoàn toàn”.
-
Tốc độ: Với xi lanh đường kính nhỏ (12mm), bạn nên lắp thêm van tiết lưu (Speed Controller) ở các cổng cấp khí để điều chỉnh tốc độ, tránh việc xi lanh chuyển động quá nhanh gây va đập hư hỏng gioăng phớt.
-
Bôi trơn/Lọc khí: Luôn đảm bảo khí nén được lọc sạch (qua bộ lọc khí như SVC-090-B) để tránh bụi bẩn làm xước nòng xi lanh.
