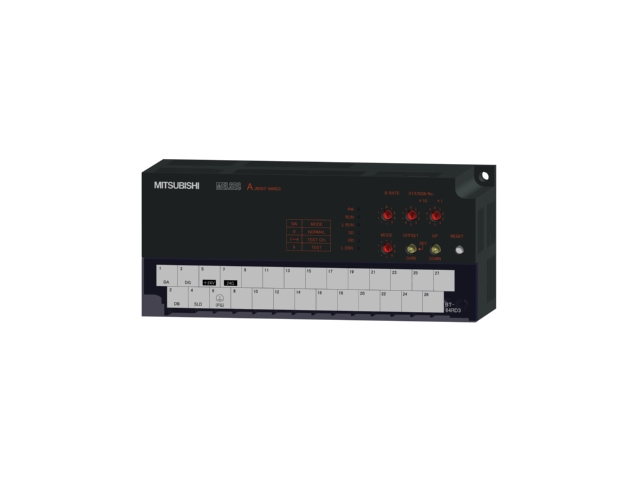

Mô-đun đầu nhập nhiệt độ CC-Link Mitsubishi AJ65BT-64RD3

1. Giới thiệu tổng quan

AJ65BT-64RD3 là khối trạm từ xa (Remote I/O station) thuộc hệ thống mạng CC-Link của Mitsubishi Electric, chuyên dùng để đọc tín hiệu nhiệt độ từ các cảm biến điện trở nhiệt bạch kim (RTD).

2. Thông số kỹ thuật chính

Đặc tính kỹ thuật	Thông số chi tiết
Hãng sản xuất	Mitsubishi Electric
Dòng sản phẩm	MELSEC / CC-Link System
Mã sản phẩm	AJ65BT-64RD3
Số kênh đầu vào	4 kênh (4 channels)
Loại cảm biến tương thích	Điện trở nhiệt bạch kim: Pt100, JPt100 (loại 3 dây)
Tốc độ chuyển đổi	40 ms / 1 kênh
Điện áp nguồn cung cấp	24V DC
Kiểu đấu nối	Khối cầu đấu dây vít (Screw terminal block) 2 tầng
Số trạm chiếm dụng	Chiếm 4 trạm CC-Link
Cấp bảo vệ	IP2X

3. Ứng dụng thực tế

• Giám sát nhiệt độ lò sấy, bồn gia nhiệt: Kết nối trực tiếp các đầu dò Pt100 để thu thập dữ liệu nhiệt độ chính xác đưa về PLC trung tâm qua mạng CC-Link.

• Hệ thống điều khiển quá trình (Process Control): Sử dụng trong các dây chuyền thực phẩm, hóa chất, hoặc nhà máy sản xuất yêu cầu giám sát nhiệt độ phân tán xa tủ điều khiển chính.
