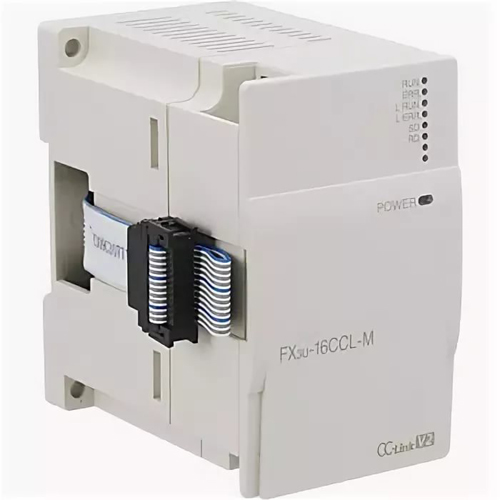

Module mạng CC-Link Master Mitsubishi FX3U-16CCL-M là khối mở rộng đặc biệt thuộc hệ thống PLC MELSEC FX3U của thương hiệu Mitsubishi Electric (Nhật Bản), đóng vai trò là trạm chủ (Master station) trong mạng truyền thông công nghiệp CC-Link.
Giới thiệu
Module FX3U-16CCL-M được gắn trực tiếp vào PLC FX3U để quản lý và trao đổi dữ liệu với các trạm tớ (Remote device stations, Remote I/O stations) trên cùng một mạng CC-Link. Nó giúp mở rộng khả năng kết nối thiết bị ngoại vi phân tán ở khoảng cách xa, giảm thiểu tối đa số lượng dây dẫn và đơn giản hóa cấu trúc tủ điện của hệ thống tự động hóa.
Thông số kỹ thuật chính
| Đặc tính kỹ thuật | Thông số |
| Model | FX3U-16CCL-M |
| Hãng sản xuất | Mitsubishi Electric |
| Loại thiết bị | Khối CC-Link Master (Master Block) |
| Tương thích phần cứng | PLC dòng FX3U, FX3UC (cần cáp nối mở rộng FX2NC-CNV-IF) |
| Phiên bản CC-Link hỗ trợ | CC-Link Ver. 1.10 và Ver. 2.0 |
| Số trạm tối đa có thể quản lý | Lên đến 8 trạm (Remote device / Remote I/O stations) |
| Khoảng cách truyền thông tối đa | Lên tới 1200m (tùy thuộc vào tốc độ truyền và loại cáp sử dụng) |
| Tốc độ truyền thông | 10k / 100k / 250k / 500k / 10 Mbps (lựa chọn qua switch) |
| Điện áp tiêu thụ (Nội bộ 5VDC) | 130 mA |
| Đèn báo trạng thái | RUN, ERR, L RUN, L ERR, SD, RD, POWER |
Ứng dụng thực tế
Module Master FX3U-16CCL-M được ứng dụng rộng rãi trong các hệ thống máy móc và dây chuyền sản xuất phức tạp:
-
Hệ thống phân tán I/O: Kết nối PLC trung tâm với các module Remote I/O (ví dụ: dòng AJ65SBTB1-32D) đặt rải rác dọc theo các băng tải dài hoặc các cụm máy.
-
Điều khiển thiết bị ngoại vi: Giao tiếp tập trung với các Biến tần (Inverter), Servo amplifier hoặc các cảm biến thông minh có hỗ trợ chuẩn CC-Link.
-
Dây chuyền tự động hóa quy mô lớn: Tích hợp trong ngành công nghiệp ô tô, thực phẩm & đồ uống, bao bì, giúp dễ dàng mở rộng và giám sát trạng thái toàn bộ hệ thống từ một PLC trung tâm.
