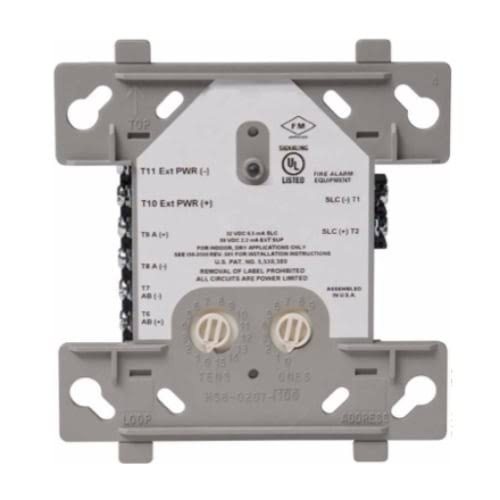

Module Rơ-le Địa Chỉ Johnson Controls M300RJ

1. 🎯 Giới thiệu sản phẩm

Module rơ-le M300RJ (thuộc dòng thiết bị báo cháy chuẩn địa chỉ của thương hiệu Johnson Controls – Mỹ) là module điều khiển ngõ ra dạng tiếp điểm khô (Relay Control Module).

Sản phẩm cung cấp 1 tiếp điểm rơ-le độc lập dạng Form-C (bao gồm chân chung COM, thường mở NO và thường đóng NC). M300RJ kết nối trực tiếp với đường tín hiệu Loop của trung tâm báo cháy địa chỉ Johnson Controls, chuyên dùng để kích hoạt hoặc ngắt kết nối các hệ thống cơ điện (MEP), điều khiển thang máy, quạt tăng áp, hệ thống thông gió (HVAC) và cửa từ chống cháy khi có sự cố báo cháy xảy ra.

2. ⚙️ Thông số kỹ thuật

Ký hiệu / Tiêu chuẩn	Ý nghĩa thông số 📝	Chi tiết kỹ thuật ⚙️
Model	Mã sản phẩm	M300RJ
Hãng sản xuất	Thương hiệu	Johnson Controls (JCI)
Giao thức kết nối	Signaling Line Circuit	Chuẩn địa chỉ FlashScan® / CLIP
Điện áp hoạt động	Loop Voltage	15 – 32V DC (Lấy nguồn trực tiếp từ đường Loop)
Dòng điện chờ	Standby Current	300 µA (Max @ 24V DC)
Loại tiếp điểm	Relay Contact Rating	Form-C (1 Pole, Double Throw – NO/NC/COM)
Tải tiếp điểm tối đa	Load Rating	2.0A @ 30V DC (Tải điện trở) / 0.5A @ 125V AC
Cài đặt địa chỉ	Address Setting	Công tắc xoay thập phân (01 – 159)
Đèn LED hiển thị	Status LED	LED đỏ nháy khi kiểm tra (Polling), sáng đỏ cố định khi kích hoạt
Nhiệt độ hoạt động	Operating Temp	0°C đến +49°C (Độ ẩm 10% – 93% RH)

4. 🚀 Ứng dụng thực tế

• 🛗 Điều khiển thang máy: Gửi tín hiệu điều khiển tủ điện thang máy di chuyển về tầng trệt (Elevator Recall) khi có báo cháy.

• 🚪 Hệ thống cửa từ chống cháy: Ngắt nguồn cấp cho chốt từ giữ cửa (Door holder) để tự động đóng cửa ngăn khói phân vùng.

• 🌬️ Hệ thống HVAC & Quạt tăng áp: Ngắt hệ thống thông gió điều hòa, điều khiển mở van chặn khói (Damper) và kích hoạt quạt tăng áp cầu thang.
