Cảm Biến Và Cơ Cấu Điều Khiển Cụm Bánh Lái AGV MTKZ 15-30
Trong cấu trúc của robot tự hành (AGV/AMR), cụm bánh lái MTKZ 15-30 không chỉ đơn thuần là bộ phận truyền động mà là một tổ hợp cơ điện tử thông minh. Để hệ thống vận hành chính xác, các “nút nhận” (cảm biến) và “nút nhấn” (an toàn) đóng vai trò điều phối tín hiệu sống còn.

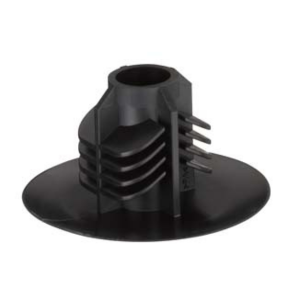

1. Hệ thống “Nút nhận” – Cảm biến điểm gốc (Homing Sensor)
Đây là thành phần quan trọng nhất để cụm MTKZ 15-30 xác định phương hướng.
-
Chức năng: Khi robot khởi động, bộ điều khiển cần biết bánh lái đang ở góc độ nào. Cảm biến này đóng vai trò là điểm mốc. Khi miếng thép kích hoạt (Target) trên trục xoay đi qua trước đầu cảm biến, tín hiệu được gửi về PLC/Driver để xác lập “Góc 0 độ” (Thẳng tiến).
-
Thông số kỹ thuật phổ biến:
-
Loại: Cảm biến tiệm cận từ tính (Inductive Proximity Sensor).
-
Kích thước: Thông dụng nhất là M8 hoặc M12.
-
Tín hiệu đầu ra: Thường là NPN (thường thấy trong các hệ thống robot công nghiệp) hoặc PNP.
-
Cấp bảo vệ: IP67 (chống bụi và dầu mỡ trong môi trường nhà xưởng).
-
-
Dấu hiệu cần bảo trì: Robot báo lỗi “Steering Zero Point Error”, bánh lái xoay không kiểm soát hoặc không thể căn chỉnh về hướng thẳng.
2. Cảm biến phản hồi vị trí (Encoder)
Ngoài “nút nhận” điểm gốc, cụm MTKZ 15-30 còn tích hợp Encoder (được coi là “cảm biến liên tục”):
-
Cơ chế: Nằm bên trong động cơ lái và động cơ kéo. Nó đếm xung liên tục để bộ điều khiển biết chính xác bánh xe đã xoay bao nhiêu độ hoặc đã đi được quãng đường bao xa.
-
Điểm yếu: Cáp dẫn tín hiệu Encoder là phần dễ bị đứt ngầm nhất do cụm lái phải xoay 360 độ liên tục.
3. Hệ thống “Nút nhấn” an toàn (Safety)
Trên các dòng xe AGV, “nút nhấn” đóng vai trò bảo vệ thay vì vận hành thủ công:
-
Nút dừng khẩn cấp (E-Stop): Luôn là loại thường đóng (NC). Khi nút này kích hoạt, toàn bộ nguồn cấp cho động cơ MTKZ 15-30 bị cắt và phanh điện từ sẽ khóa cứng bánh xe ngay lập tức để chống trôi.
-
Cảm biến va chạm (Safety Bumper): Bản chất là một dải nút nhấn hành trình được bao bọc bởi lớp cao su. Khi xe chạm vật cản, áp lực ép công tắc đóng lại, gửi tín hiệu ngắt toàn bộ hệ thống động cơ để bảo vệ con người.
4. Quy trình kiểm tra và bảo dưỡng nhanh
Nếu cụm MTKZ 15-30 gặp sự cố tín hiệu, hãy thực hiện 3 bước sau:
-
Vệ sinh bề mặt: Loại bỏ mạt sắt bám trên cảm biến tiệm cận (mạt sắt làm cảm biến “nhận giả”).
-
Kiểm tra đèn tín hiệu: Khi xoay bánh lái bằng tay, hãy quan sát đèn LED trên cảm biến tiệm cận. Đèn phải sáng/tắt đều đặn khi miếng thép kích hoạt đi qua.
-
Đo thông mạch (Cáp cuộn): Đây là nguyên nhân số 1. Hãy dùng đồng hồ VOM kiểm tra sự thông mạch của dây tín hiệu từ giắc cắm trên động cơ về tủ điều khiển để đảm bảo không bị đứt ngầm bên trong cổ xoay.
