Optocoupler Phoenix Contact PLC-OSC- 24DC/ 48DC/100

Optocoupler Phoenix Contact 2966728 chính hãng Đức, thiết kế slim 6.2mm, ngõ ra 100mA, cách ly 2500Vrms, đệm ngõ ra PLC tối ưu.

GIÁ : 000 VND

Liên hệ (zalo): 0973786637

Liên hệ (zalo): 0971893927

Nhấp vào đây để kết bạn Zalo với 0973786637 Nhấp vào đây để kết bạn Zalo với 0971893927

Optocoupler Phoenix Contact PLC-OSC- 24DC/ 48DC/100

1. Giới thiệu sản phẩm

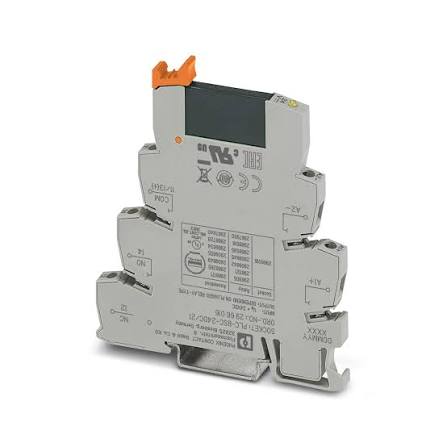

Phoenix Contact PLC-OSC- 24DC/ 48DC/100 (Mã số đặt hàng: 2966728) là dòng rơ-le bán dẫn quang điện cao cấp (Optocoupler / Solid State Relay) thuộc sê-ri PLC INTERFACE danh tiếng của tập đoàn Phoenix Contact (Đức). Thiết bị đóng vai trò là mạch cầu nối trung gian, thu nhận tín hiệu kích điều khiển điện áp 24 VDC ở phía ngõ vào (Input) để đóng ngắt tải dòng điện một chiều dải từ 3 VDC đến 48 VDC với dòng định mức tối đa 100 mA ở phía ngõ ra (Output). Điểm vượt trội của dòng sản phẩm PLC-OSC này nằm ở cơ chế cách ly quang điện (Optoisolation) tuyệt đối lên đến 2.500 Vrms giữa mạch điều khiển nội bộ và môi trường hiện trường. Do sử dụng linh kiện bán dẫn thay thế hoàn toàn cho tiếp điểm cơ khí của rơ-le trung gian truyền thống, thiết bị triệt tiêu hoàn toàn hiện tượng hồ quang điện, không bị mài mòn má vít, vận hành không tiếng động và có tốc độ phản hồi vi mô cực cao. Với thiết kế dạng Slim mỏng chỉ 6.2 mm tích hợp sẵn đèn LED chỉ thị và hệ thống cầu đấu bắt vít chắc chắn, sản phẩm là giải pháp đỉnh cao để đệm tín hiệu, chuyển đổi cấp điện áp và bảo vệ tuyệt đối cho các ngõ ra Digital của hệ thống PLC/DCS.

2. Thông số kỹ thuật

Thông số kỹ thuật Chi tiết
Thương hiệu Phoenix Contact (Đức)
Mã sản phẩm (Order No.) 2966728 (PLC-OSC- 24DC/ 48DC/100)
Loại thiết bị Bộ cách ly quang điện / Rơ-le bán dẫn mỏng (Optocoupler Block)
Điện áp ngõ vào (Input) 24 VDC (Dải cho phép từ 19.2 VDC đến 28.8 VDC)
Dòng tiêu thụ ngõ vào $\approx$ 8.5 mA
Điện áp đóng ngắt ngõ ra Dải rộng từ 3 VDC đến 48 VDC (Tải một chiều DC)
Dòng tải ngõ ra cực đại 100 mA ($0.1\text{ A}$ – Phù hợp cho mạch tín hiệu, tải nhỏ)
Thời gian đáp ứng ($T_{resp}$) Thời gian bật: $\le 20\text{ }\mu\text{s}$ | Thời gian tắt: $$\le 300\text{ }\mu\text{s$ (Siêu tốc)
Điện áp cách ly an toàn 2.500 Vrms ($50\text{ Hz}$, 1 phút giữa Input và Output)
Kiểu lắp đặt vật lý Gắn trực tiếp trên thanh DIN Rail chuẩn NS 35/7,5 hoặc NS 35/15
Kiểu đấu nối dây Cầu đấu bắt vít (Screw connection) tiêu chuẩn châu Âu
Cấp độ bảo vệ vỏ IP20 (Thiết kế an toàn chống chạm tay trực tiếp)
Tiêu chuẩn chất lượng Đạt chứng nhận quốc tế cao cấp CE, UL, cUL, EAC, chuẩn IEC 60664

3. Ứng dụng thực tế

  • Đệm tín hiệu và bảo vệ ngõ ra PLC (Digital Output): Các ngõ ra Transistor của PLC vô cùng nhạy cảm và dễ hỏng hóc do xung ngược dốc đứng từ thiết bị ngoại vi. PLC-OSC- 24DC/ 48DC/100 được lắp trung gian gánh dòng, nếu xảy ra sự cố ngắn mạch ngoài hiện trường, thiết bị sẽ hy sinh chặn đứng xung điện, bảo vệ an toàn cho module PLC đắt giá.

  • Chuyển đổi cấp điện áp điều khiển (Level Shifter): Ứng dụng để đồng bộ hóa tín hiệu khi hệ thống sử dụng các thiết bị không cùng điện áp. Cụm kích ngõ vào nhận lệnh từ PLC dải tiêu chuẩn 24VDC, nhưng ngõ ra có thể đóng ngắt các mạch logic dải 5VDC của vi xử lý hoặc mạch sensor dải 12VDC, 48VDC một cách mượt mà và dốc bén.

  • Đóng ngắt tải DC tần suất cao (Xung điều khiển): Nhờ tốc độ đóng ngắt tính bằng micro giây ($\mu\text{s}$), thiết bị thay thế hoàn hảo cho rơ-le kiếng cơ khí trong các ứng dụng đóng ngắt xi-lanh khí nén hành trình nhanh, đèn led tủ điện, hoặc các van solenoid công suất nhỏ vận hành liên tục 24/7.

  • Tối ưu hóa không gian tủ điện mỏng: Bề dày siêu mỏng chỉ 6.2mm của Phoenix Contact cho phép kỹ sư ghép nối sát nhau hàng chục bộ trên cùng một thanh cài, tiết kiệm đến 70% diện tích không gian tủ điện so với việc dùng rơ-le kiếng truyền thống.
