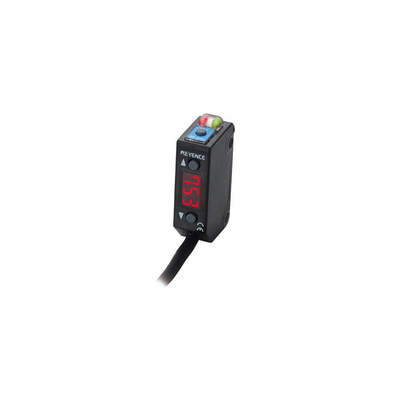

Cảm biến quang điện Keyence PZ-M11 (NPN)

Giới thiệu:

PZ-M11 là cảm biến quang điện loại phản xạ thông minh (Intelligent Reflective) thuộc dòng PZ-M của Keyence. Đây là thiết bị nhỏ gọn, độ chính xác cao, được thiết kế để phát hiện vật thể ở cự ly gần trong các ứng dụng máy móc tự động hóa.

Thông số kỹ thuật chính

Đặc điểm	Chi tiết thông số
Model	PZ-M11
Loại ngõ ra	NPN
Khoảng cách phát hiện	5 đến 100 mm (đối với giấy trắng mờ 100x100mm)
Cài đặt khoảng cách	30 đến 100 mm
Nguồn sáng	LED đỏ
Thời gian phản hồi	Tối đa 1 ms
Nguồn cấp	12 – 24 V DC ±10%
Cấp bảo vệ	IP67 (chống nước, bụi tốt)

Đặc điểm nổi bật

• Phát hiện chính xác tầm gần: Với khoảng cách từ 5-100mm, PZ-M11 cực kỳ hiệu quả trong việc phát hiện linh kiện, sản phẩm nhỏ hoặc kiểm tra vị trí trong không gian hẹp.

• Độ bền công nghiệp: Cấu trúc vỏ bằng nhựa gia cường sợi thủy tinh và chuẩn IP67 giúp thiết bị hoạt động ổn định trong môi trường khắc nghiệt, chịu được va đập và rung động mạnh.

• Linh hoạt vận hành: Tích hợp công tắc lựa chọn chế độ LIGHT-ON / DARK-ON, giúp bạn dễ dàng chuyển đổi logic điều khiển tùy theo yêu cầu của ứng dụng mà không cần thay đổi phần cứng.

• Dễ dàng điều chỉnh: Trang bị biến trở tinh chỉnh độ nhạy (1 vòng, 230°), cho phép tối ưu hóa vùng phát hiện một cách nhanh chóng.

Nguyên lý hoạt động

Cảm biến PZ-M11 sử dụng công nghệ phản xạ thông minh. Nó phát ra tia LED đỏ và đo cường độ ánh sáng phản xạ từ vật thể. Nhờ mạch xử lý tích hợp, thiết bị có thể phân biệt chính xác vật thể mục tiêu so với nền, đảm bảo tín hiệu ra ổn định (NPN).

Ứng dụng thực tế

• Dây chuyền lắp ráp: Phát hiện linh kiện nhỏ (chip, tụ điện, ốc vít) trên khay hoặc băng tải.

• Kiểm tra đồ gá (Jig): Xác nhận vật thể đã được đặt đúng vị trí trước khi robot thực hiện thao tác.

• Máy đóng gói: Giám sát sản phẩm trong hộp hoặc túi nhựa.
