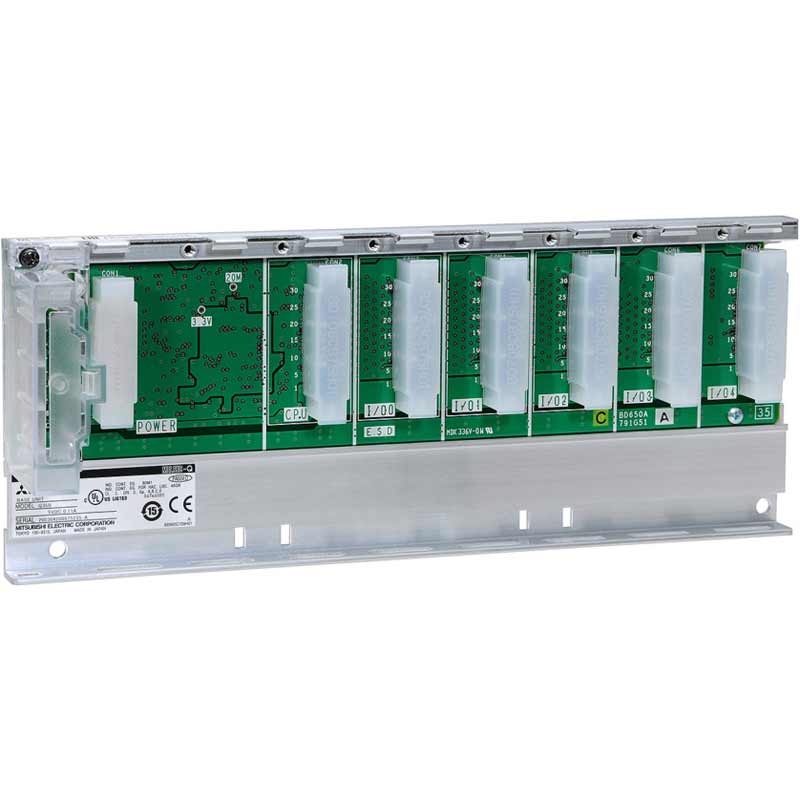

Main Base Unit Mitsubishi Q35B
Q35B là một trong những loại thanh đế (Base Unit) cơ bản và phổ biến nhất thuộc dòng MELSEC-Q Series của Mitsubishi Electric. Đây là nền tảng vật lý giúp kết nối các module (CPU, Nguồn, I/O, Module thông minh) lại với nhau trong một hệ thống PLC hoàn chỉnh.
1. Thông số kỹ thuật chính
-
Số khe cắm (Slots): 5 khe.
-
Khả năng mở rộng: Cho phép lắp 1 module nguồn, 1 module CPU và tối đa 5 module chức năng (I/O, Analog, truyền thông, v.v.).
-
Kích thước: Được thiết kế chuẩn để lắp trên thanh ray DIN hoặc bắt vít trực tiếp vào bảng điều khiển (tủ điện).
-
Kết nối nguồn: Có các tiếp điểm nguồn cấp cho các module cắm trên thanh đế (backplane).
2. Đặc điểm nổi bật
-
Cấu trúc module: Cho phép bạn dễ dàng thay thế, nâng cấp hoặc thêm bớt các module chức năng mà không cần phải thay đổi toàn bộ hệ thống.
-
Độ bền cao: Thiết kế chắc chắn, chống rung lắc, đảm bảo các module kết nối chặt chẽ với nhau thông qua bus của thanh đế (Main Base bus).
-
Tính đồng bộ: Q35B có thể gắn được hầu hết các module dòng Q, từ CPU, nguồn cho đến các module chuyên dụng.
3. Quy tắc lắp đặt quan trọng
-
Thứ tự lắp đặt: Luôn lắp module nguồn ở vị trí đầu tiên (bên trái), tiếp theo là module CPU, và sau đó là các module I/O hoặc module thông minh theo trình tự tùy chọn.
-
Khe cắm nguồn: Khe cắm nguồn là vị trí chuyên biệt và không thể thay thế cho các module khác.
-
Lưu ý về nguồn: Khi lắp đặt, cần đảm bảo tổng công suất tiêu thụ của các module gắn trên 5 khe cắm của Q35B không vượt quá khả năng cấp nguồn của module nguồn (Power Supply Module) mà bạn đã chọn (như Q61P, Q62P, v.v.).
-
Không gian: Nên để khoảng cách ít nhất 50mm ở phía trên và phía dưới thanh đế để đảm bảo luồng không khí lưu thông, giúp các module tản nhiệt tốt.
