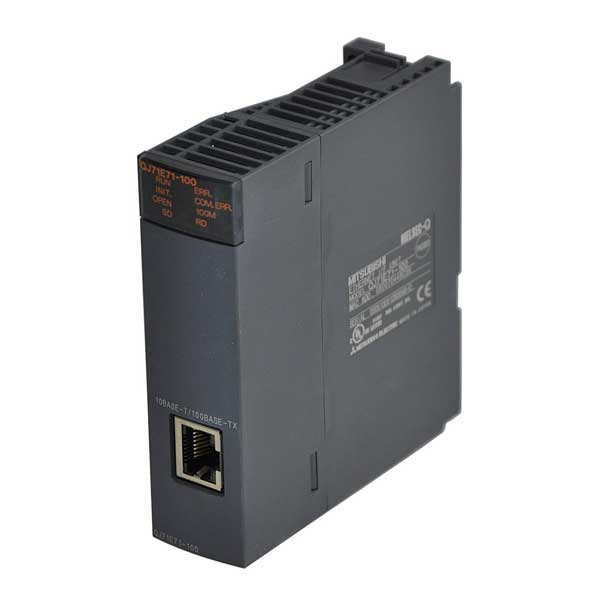

Module Ethernet Mitsubishi QJ71E71-100
QJ71E71-100 là module giao tiếp Ethernet thông minh (Intelligent Communication Module) thuộc dòng MELSEC-Q Series. Đây là module chuyên dụng cho việc truyền thông dữ liệu tốc độ cao giữa PLC và các thiết bị khác thông qua mạng Ethernet công nghiệp.
1. Thông số kỹ thuật chính
-
Tốc độ truyền: 10/100 Mbps (tự động nhận diện).
-
Chuẩn truyền thông: IEEE 802.3 (Ethernet).
-
Số kết nối tối đa: Lên đến 16 kết nối đồng thời (tùy vào chế độ cấu hình).
-
Giao thức hỗ trợ: TCP/IP, UDP/IP.
-
Tính năng:
-
MC Protocol: Giao tiếp với các thiết bị bên thứ ba (SCADA, máy tính, HMI).
-
Giao tiếp không lập trình (Fixed Buffer): Truyền dữ liệu giữa các PLC Mitsubishi mà không cần viết chương trình phức tạp.
-
Email: Có khả năng gửi email cảnh báo trực tiếp từ PLC.
-
-
Kiểu kết nối: Đầu nối RJ45 tiêu chuẩn.
2. Đặc điểm nổi bật
-
Mở rộng kết nối: Khác với cổng Ethernet tích hợp trên các dòng CPU (như Q03UDECPU, Q06UDECPU), module QJ71E71-100 cung cấp các tùy chọn giao thức nâng cao và hỗ trợ các tính năng mạng chuyên sâu hơn.
-
Tính độc lập: Module này có bộ xử lý riêng, giúp giảm tải công việc xử lý truyền thông cho CPU PLC, đảm bảo chương trình điều khiển logic chính chạy ổn định và nhanh chóng.
-
Đa năng: Thường được sử dụng làm “cửa ngõ” (gateway) để kết nối hệ thống PLC với mạng IT của nhà máy hoặc các phần mềm quản lý sản xuất (MES/ERP).
3. Ứng dụng phổ biến
-
Kết nối nhiều PLC Mitsubishi để chia sẻ dữ liệu (Data Link).
-
Giao tiếp với phần mềm SCADA (như Wonderware, WinCC, hoặc MAPS).
-
Truy cập từ xa để lập trình và giám sát PLC thông qua mạng LAN/WAN.
-
Truyền dữ liệu tới các máy tính PC để thu thập dữ liệu sản xuất (Data Logging).
4. Lưu ý khi cấu hình
-
Cài đặt thông số: Cấu hình module được thực hiện trong phần Network Parameter của phần mềm GX Works2. Bạn cần thiết lập IP Address, Subnet Mask và Default Gateway cho module này.
-
Loại thiết bị: Module này chiếm 16 điểm I/O trong hệ thống và được phân loại là Intelligent Function Module.
-
Cáp mạng: Luôn sử dụng cáp mạng chuẩn công nghiệp (Shielded Twisted Pair – STP) để giảm thiểu nhiễu trong môi trường nhà máy.
