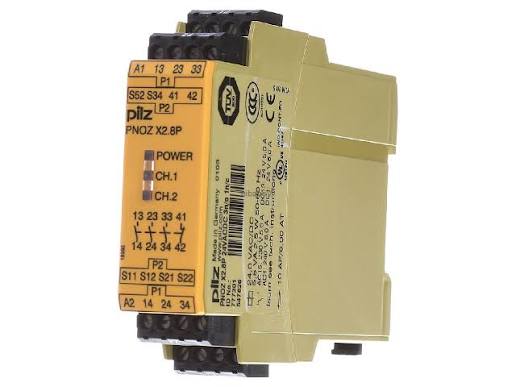

Rơ-le An Toàn Pilz PNOZ X2.8P

1. 🎯 Giới thiệu sản phẩm

PNOZ X2.8P là dòng rơ-le an toàn (Safety Relay) tiêu chuẩn cao thuộc thương hiệu Pilz (Đức) – thương hiệu hàng đầu thế giới về thiết bị kiểm soát an toàn công nghiệp.

Sản phẩm được thiết kế để giám sát các thiết bị an toàn như nút dừng khẩn cấp (Emergency Stop / E-STOP), cửa an toàn (Safety Gates) hoặc hàng rào quang (Light Curtains). Ký tự “P” trong mã sản phẩm ký hiệu thiết kế dạng Pluggable terminal block (trạm đấu nối dạng cắm rút), giúp việc thay thế, bảo trì thiết bị diễn ra nhanh chóng mà không cần tháo lắp lại toàn bộ hệ thống dây điện.

2. ⚙️ Thông số kỹ thuật chi tiết

Ký hiệu / Tiêu chuẩn	Ý nghĩa thông số 📝	Chi tiết kỹ thuật ⚙️
Model	Mã sản phẩm	PNOZ X2.8P
Mã đặt hàng (Part No.)	Order Code	777301 (phiên bản 24V AC/DC)
Hãng sản xuất	Thương hiệu	Pilz (Đức)
Điện áp nguồn cấp	Supply Voltage	24V AC/DC
Cấp độ an toàn	Safety Level	SIL CL 3 (EN IEC 62061), PL e / Cat. 4 (EN ISO 13849-1)
Ngõ ra an toàn	Safety Contacts	3 NO (Thường mở an toàn – Instantaneous)
Ngõ ra phụ / Báo hiệu	Auxiliary Contact	1 NC (Thường đóng báo trạng thái)
Kiểu khởi động	Reset / Start	Tự động (Automatic) hoặc Thủ công có giám sát (Monitored Manual)
Kiểu chân cắm	Connection Type	Chân cắm rút (Pluggable) – Kẹp vít (Screw) hoặc lò xo (Spring-cage)
Kích thước / Dạng gá	Mounting / Dimension	Gá thanh DIN Rail (35mm), Chiều rộng 22.5 mm

3. 🚀 Ứng dụng thực tế

• 🛑 Mạch dừng khẩn (E-STOP): Giám sát chuỗi nút nhấn dừng khẩn cấp 1 kênh hoặc 2 kênh trên dây chuyền sản xuất.

• 🚪 Giám sát cửa an toàn: Kết nối với công tắc hành trình cửa, công tắc từ an toàn để ngắt nguồn máy khi cửa bảo vệ bị mở.

• 🛡️ Liên động an toàn máy: Dùng ngắt nguồn các van khí nén, cuộn hút Contactor động cơ trong các máy đóng gói, máy dập, máy gia công tự động.
