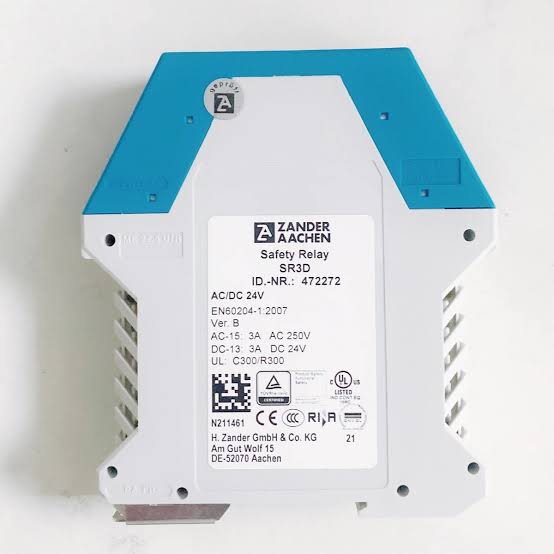

Rơ-le An Toàn Zander Aachen SR3D 24V (Safety Relay)

1. Giới thiệu sản phẩm

SR3D 24V (Mã chi tiết thường là SR3D 24VAC/DC hoặc SR3D 24VDC) là dòng Rơ-le an toàn (Safety Relay) cao cấp thuộc thương hiệu Zander Aachen (Đức).

Thiết bị này được thiết kế theo các tiêu chuẩn an toàn công nghiệp khắt khe (đạt tiêu chuẩn an toàn Category 4 / PL e theo ISO 13849-1 hoặc SIL 3 theo IEC 62061). Khác với rơ-le trung gian thông thường, Rơ-le an toàn SR3D có cấu trúc mạch giám sát kép (Redundant Switch Circuit) và tiếp điểm dẫn hướng cưỡng bức (Force-guided contacts), đảm bảo ngắt nguồn an toàn tuyệt đối ngay cả khi có sự cố dính tiếp điểm hay lỗi dây dẫn.

2. Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết dữ liệu
Thương hiệu / Xuất xứ	Zander Aachen (Đức / Germany)
Mã sản phẩm (Model)	SR3D (Phiên bản 24V AC/DC hoặc 24V DC)
Dòng sản phẩm	Safety Relay / Emergency Stop Relay
Mức độ an toàn (Safety Level)	PL e / Cat. 4 (EN ISO 13849-1), SIL 3 (IEC 62061)
Điện áp nguồn nuôi ($U_s$)	24V AC/DC (50/60Hz)
Tiếp điểm an toàn (Safety Contacts)	3 Tiếp điểm NO thường mở an toàn (3 N/O safety contacts)
Tiếp điểm phụ (Auxiliary Contact)	1 Tiếp điểm NC thường đóng báo trạng thái (1 N/C signaling contact)
Dòng điện tải tối đa ($I_{load}$)	6 A @ 230V AC / 24V DC
Chế độ khởi động (Reset)	Tùy chọn Tự động (Auto Reset) hoặc Thủ công (Manual Reset)
Phương thức lắp đặt	Gá trên thanh DIN-rail 35mm

3. Ứng dụng thực tế

• Giám sát Nút dừng khẩn cấp (Emergency Stop / E-Stop): Ngắt nguồn an toàn tức thì cho máy móc khi người vận hành nhấn nút dừng khẩn.

• Giám sát Hàng rào / Cửa an toàn (Safety Gates / Interlocks): Tự động dừng dây chuyền/máy móc khi cửa bảo vệ hoặc hàng rào chắn bị mở.

• Màn chắn quang an toàn (Safety Light Curtains): Tích hợp với cảm biến quang an toàn để bảo vệ vùng làm việc của robot hoặc máy ép/máy cắt.

• Hệ thống điều khiển máy công nghiệp: Dùng trong máy ép nhựa, máy dập, dây chuyền đóng gói, hệ thống băng tải tự động yêu cầu tiêu chuẩn an toàn khắt khe.
