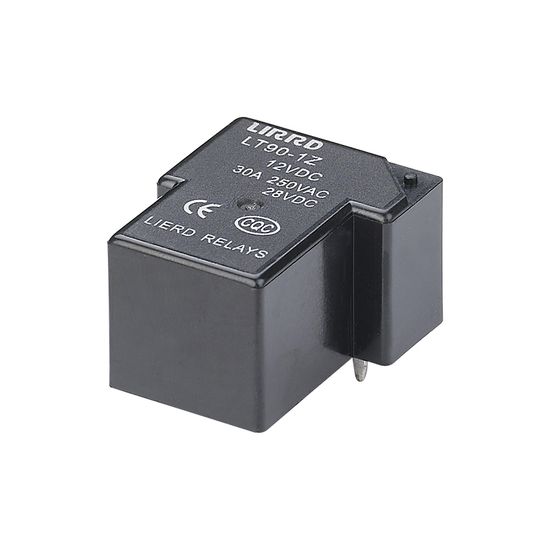

Rơ-le Công Suất Cao Nhỏ Gọn Dòng T90 (SLA / SLA-S / JQX-15F) 30A – 60A

Rơ-le T90 (Vào 5V/12V/24V DC / Ra 250VAC 30A-60A) kích thước nhỏ gọn, chịu tải cực lớn, chuyên dùng cho bo mạch điều hòa, bình nóng lạnh và UPS.

GIÁ : 000 VND

Liên hệ (zalo): 0972929827

Nhấp vào đây để kết bạn Zalo với 0972929827

Sản phẩm vừa được xem
  • Tụ Điện Hóa Công Nghiệp KEMET ALS31A103DE350 (10.000µF 350V DC - ALS31 Series) Tụ Điện Hóa Công Nghiệp KEMET ALS31A103DE350 (10.000µF 350V DC - ALS31 Series)
  • RƠLE AN TOÀN PNOZ X E-STOP 774051 PNOZ X7.1 24VAC/DC 1n/o 1n/c RƠLE AN TOÀN PNOZ X E-STOP 774051 PNOZ X7.1 24VAC/DC 1n/o 1n/c
  • Đầu Nối Vặn Nhanh E-PACK-MBNPL8-1 Chính Hãng – Kết Nối Khí Nén An Toàn Đầu Nối Vặn Nhanh E-PACK-MBNPL8-1 Chính Hãng – Kết Nối Khí Nén An Toàn
  • Bộ điều khiển hiển thị kỹ thuật số Azbil C25TR0UA50L0 (Dòng SDC25) Bộ điều khiển hiển thị kỹ thuật số Azbil C25TR0UA50L0 (Dòng SDC25)
  • Bộ Điều Khiển Hiển Thị Kỹ Thuật Số Azbil SDC Series C1M C1MTVVRA0400 Bộ Điều Khiển Hiển Thị Kỹ Thuật Số Azbil SDC Series C1M C1MTVVRA0400
  • Cảm Biến Tiệm Cận TL-W8MC2 (NPN - Thường Đóng) – Khoảng Cách Phát Hiện 8mm Cảm Biến Tiệm Cận TL-W8MC2 (NPN - Thường Đóng) – Khoảng Cách Phát Hiện 8mm
  • Bộ Điều Khiển Hiển Thị Kỹ Thuật Số Azbil SDC Series C1M C1MTV0TA020A Bộ Điều Khiển Hiển Thị Kỹ Thuật Số Azbil SDC Series C1M C1MTV0TA020A
  • Biến Tần Mitsubishi FR-D740-1.5K Chính Hãng Dùng Cho Động Cơ 1.5kW 3 Pha 380V Biến Tần Mitsubishi FR-D740-1.5K Chính Hãng Dùng Cho Động Cơ 1.5kW 3 Pha 380V
  • Bộ điều khiển hiển thị kỹ thuật số Azbil C36TR1UA11Y0 (Dòng SDC36) Bộ điều khiển hiển thị kỹ thuật số Azbil C36TR1UA11Y0 (Dòng SDC36)
  • Bộ điều khiển hiển thị kỹ thuật số Azbil C25TR0UA21L0 (Dòng SDC25) Bộ điều khiển hiển thị kỹ thuật số Azbil C25TR0UA21L0 (Dòng SDC25)
  • Mô tả

Rơ-le Công Suất Cao Nhỏ Gọn Dòng T90 (SLA / SLA-S / JQX-15F) 30A – 60A

1. Giới thiệu sản phẩm

Dòng Rơ-le T90 (thường mang các mã phổ biến như SLA, JQX-15F, NT90, HF105F) là dòng rơ-le công suất lớn kích thước nhỏ gọn (Miniature High-Power PCB Relay) được sử dụng cực kỳ rộng rãi trong cả điện dân dụng lẫn tự động hóa công nghiệp.

Dù có kích thước rất nhỏ gọn (thường gá trên bo mạch PCB hoặc hàn chân), dòng T90 có khả năng chịu tải cực cao từ 30A, 40A đến 60A. Sản phẩm đa dạng các cấp điện áp cuộn hút (5V DC, 12V DC, 24V DC) và chuẩn chân (4 chân thường mở hoặc 5 chân chuyển đổi).

2. Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật Chi tiết dữ liệu
Dòng sản phẩm (Model) Dòng T90 (SLA / JQX-15F / NT90 / HF105F)
Điện áp cuộn điều khiển ($U_{coil}$) 5V DC / 12V DC / 24V DC (Tùy chọn)
Dòng điện tải tối đa ($I_{load}$) 30A / 40A / 50A / 60A (Tùy phiên bản tiếp điểm)
Điện áp tải đầu ra ($U_{load}$) 250V AC / 30V DC
Cấu trúc tiếp điểm

• 4 Chân (1 NO / SPST-NO): 1 tiếp điểm thường mở


• 5 Chân (1 CO / SPDT): 1 cặp tiếp điểm chuyển đổi

Kiểu chân cắm / Lắp đặt Chân cắm hàn bo mạch (PCB) hoặc chân cắm giắc gài cos
Vật liệu tiếp điểm Hợp kim bạc (AgCdO / AgSnO2 – Chống dính, chịu hồ quang)
Độ bền điện / Cơ khí $10^5$ lần đóng ngắt (điện) / $10^7$ lần (cơ khí)

3. Phân loại theo số chân & Điện áp

  • Loại 4 chân (Form A – 1 NO): Có 2 chân cuộn dây + 2 chân tiếp điểm lực (COM và NO). Chuyên dùng đóng ngắt đơn thuần 1 tải công suất cao.

  • Loại 5 chân (Form C – 1 CO): Có 2 chân cuộn dây + 3 chân tiếp điểm (COM, NO, NC). Dùng cho mạch chuyển đổi giữa 2 tải hoặc mạch đảo chiều.

  • Theo nguồn điều khiển:

    • 5V DC: Ghép nối trực tiếp với vi điều khiển, bo mạch Arduino, ESP32, Raspberry Pi.

    • 12V DC: Dùng cho bo mạch điện tử, hệ thống ắc quy 12V, độ xe ô tô, thiết bị thông minh.

    • 24V DC: Chuẩn nguồn điều khiển trong tủ điện công nghiệp, PLC, thiết bị tự động hóa.

4. Ứng dụng thực tế

  • Bo mạch điện lạnh & Gia dụng: Thay thế/sửa chữa rơ-le cấp nguồn cho máy nén (Block) điều hòa, bình nóng lạnh, bếp từ, lò vi sóng, máy giặt.

  • Hệ thống Smarthome & Công tắc thông minh: Tích hợp vào bo mạch công tắc cảm ứng WiFi/Zigbee để đóng cắt tải đèn/quạt công suất lớn.

  • Bộ lưu điện (UPS) & Inverter: Đóng ngắt chuyển nguồn tự động (ATS) giữa điện lưới và điện ắc quy/năng lượng mặt trời.

  • Tủ điều khiển & Máy công nghiệp: Đóng cắt dây mayso/thanh trở nhiệt, động cơ 1 pha công suất lớn.
