Rơ-le Cụm Siêu Mỏng WAGO 788-304 (16A DC Control AC/DC)

1. Giới thiệu sản phẩm

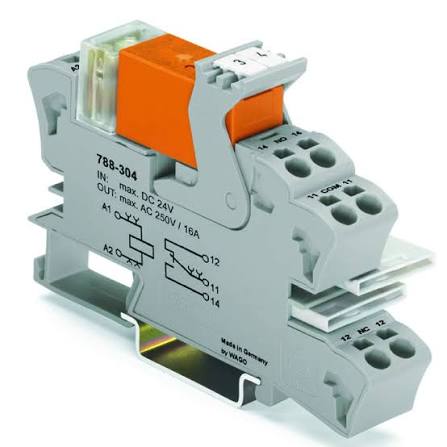

788-304 là dòng khối rơ-le trung gian (Relay Module / Relay Terminal Block) cao cấp thuộc dải sản phẩm Series 788 của thương hiệu WAGO (Đức).

Sản phẩm bao gồm đế rơ-le tích hợp công nghệ đấu nối lò xo CAGE CLAMP® S, đèn LED báo trạng thái và rơ-le công suất mỏng. Khối rơ-le này chuyên dùng làm trung gian để chuyển đổi, cách ly tín hiệu và bảo vệ ngõ ra cho các bộ điều khiển PLC/DCS trong các tủ điện tự động hóa công nghiệp hiện đại.

2. Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết dữ liệu
Thương hiệu / Xuất xứ	WAGO (Đức / Germany)
Dòng sản phẩm	Series 788
Mã sản phẩm (Model)	788-304
Điện áp cuộn điều khiển ($U_{coil}$)	24V DC
Dòng điện tải tối đa ($I_{load}$)	16 A
Điện áp tải đầu ra ($U_{load}$)	250V AC / 300V DC
Cấu trúc tiếp điểm	1 Cặp tiếp điểm chuyển đổi (1 CO / SPDT)
Công nghệ đấu dây	Lò xo kẹp CAGE CLAMP® S (Chống rung lắc, cắm nhanh)
Kích thước (Bề rộng)	Siêu mỏng 15 mm (Lắp trên thanh DIN-rail 35mm)
Đèn hiển thị trạng thái	LED màu đỏ báo trạng thái kích nguồn cuộn dây

3. Ứng dụng thực tế

• Mở rộng & Cách ly ngõ ra PLC: Dùng làm cầu nối trung gian giữa cổng Output ngõ ra dạng Transistor/Relay của PLC với thiết bị công suất ngoài tủ điện.

• Tủ điều khiển tự động hóa: Khóa chéo, cách ly nhiễu và bảo vệ mạch điều khiển chính trong các hệ thống đóng gói, máy đóng chai, băng tải tự động.

• Hệ thống điều khiển tòa nhà (BMS): Đóng ngắt van điện từ, đèn chiếu sáng khu vực, quạt thông gió công nghiệp.
