Rơ-le Trung Gian Omron MY4N-J AC220V (14 Chân Dẹp Có Đèn LED)
1. Giới thiệu sản phẩm
MY4N-J AC220V (hoặc MY4N-J AC220/240V) là dòng Rơ-le trung gian 4 cặp tiếp điểm (General Purpose Relay / Intermediate Relay) thuộc series MY phổ biến của thương hiệu Omron (Nhật Bản).

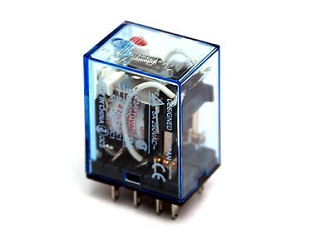

Sản phẩm sở hữu thiết kế vỏ trong suốt dễ dàng quan sát tiếp điểm, tích hợp đèn LED chỉ thị trạng thái (ký hiệu N) giúp kiểm tra nhanh tình trạng cấp nguồn cho cuộn dây. So với dòng MY2N-J (2 cặp tiếp điểm), MY4N-J được trang bị tới 4 cặp tiếp điểm độc lập, giúp điều khiển, khóa chéo hoặc phân nhánh nhiều mạch tín hiệu cùng lúc chỉ với một tín hiệu kích 220V AC.
2. Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Chi tiết dữ liệu |
| Thương hiệu / Xuất xứ | Omron (Nhật Bản / Japan) |
| Dòng sản phẩm | MY Series (Dòng phổ thông MY-J) |
| Mã sản phẩm (Model) | MY4N-J AC220V (AC220/240V) |
| Loại rơ-le | Rơ-le trung gian 14 chân dẹp |
| Điện áp cuộn điều khiển ($U_{coil}$) | 220/240V AC (50/60Hz) |
| Đèn hiển thị trạng thái | Có đèn LED màu đỏ báo nguồn cuộn dây (Chữ N) |
| Dòng điện tải tiếp điểm ($I_{load}$) | 3 A – 5 A (mỗi tiếp điểm) |
| Điện áp tải đầu ra ($U_{load}$) | 250V AC / 30V DC |
| Cấu trúc tiếp điểm | 4 Cặp tiếp điểm chuyển đổi (4 4PDT – 4 CO) |
| Chân đế cắm tương thích | Đế 14 chân dẹp PYF14A, PYF14A-E, PY14 |
3. Ứng dụng thực tế
-
Phân nhánh tín hiệu & Khóa chéo đa kênh: Dùng trong các mạch liên động tự động hóa, mạch đảo chiều động cơ 3 pha, điều khiển đóng cắt cùng lúc nhiều van, đèn báo và khởi động từ.
-
Mở rộng ngõ ra điều khiển: Nhận tín hiệu điều khiển 220V AC để kích đóng/ngắt đồng thời 4 tải độc lập hoàn toàn về điện.
-
Tủ điện công nghiệp & Dân dụng: Lắp đặt rộng rãi trong các tủ điều khiển bơm, quạt thông gió, tủ phân phối chiếu sáng và các hệ thống máy sản xuất tự động.
