Rơ le trung gian (Power PCB Relay) TE Connectivity – PCN-124D3MHZ

Rơ le trung gian TE Connectivity PCN-124D3MHZ siêu mỏng (dày chỉ 5mm), điện áp 24VDC, dòng tải 3A. Đây là giải pháp tối ưu không gian, lý tưởng cho module PLC, mạch cách ly và các thiết bị tự động hóa công nghiệp.

GIÁ : 000 VND

Liên hệ (zalo): 0972929827

Nhấp vào đây để kết bạn Zalo với 0972929827

Sản phẩm vừa được xem
  • MÀN HÌNH HMI OMRON NB5Q-TW00B MÀN HÌNH HMI OMRON NB3Q-TW00B
  • Rotary-Encoder-TRD-GK Bộ mã hóa 300 xung Koyo rotary encoder TRD-GK300-RZD
  • Rotary-Encoder-TRD-N 🌟 Bộ mã hóa 60 xung Koyo rotary encoder TRD-N60-RZL
  • Rotary-Encoder-TRD-N 🌟 Bộ mã hóa 60 xung Koyo rotary encoder TRD-N60-RZVW
  • Rotary-Encoder-TRD-GK Bộ mã hóa 2500 xung Koyo rotary encoder TRD-GK2500-RZ
  • Rotary-Encoder-TRD-J 🌟 Bộ mã hóa 600 xung Koyo rotary encoder TRD-J600-RZ-2M
  • Rotary-Encoder-TRD-J 🌟 Bộ mã hóa 50 xung Koyo rotary encoder TRD-J50-RZWSL
  • Rotary-Encoder-TRD-N 🌟 Bộ mã hóa 500 xung Koyo rotary encoder TRD-N500-RZW
  • Rotary-Encoder-TRD-NH 🌟 Bộ mã hóa 50 xung Koyo rotary encoder TRD-NH50-RZV
  • Rotary-Encoder-TRD-N 🌟 Bộ mã hóa 50 xung Koyo rotary encoder TRD-N50-RZL
  • Mô tả

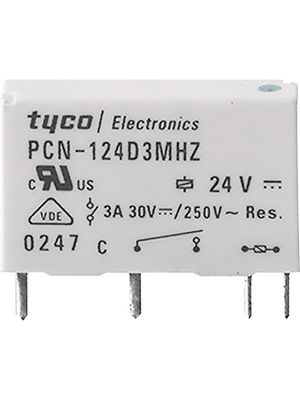

Rơ le trung gian (Power PCB Relay) TE Connectivity – PCN-124D3MHZ

1. Thông số kỹ thuật chính

  • Thương hiệu: TE Connectivity (OEG / Tyco).

  • Model: PCN-124D3MHZ.

  • Điện áp cuộn coil: 24 VDC.

  • Công suất cuộn coil: 120 mW (dạng cuộn coil nhạy / sensitive).

  • Cấu hình tiếp điểm: 1 Form A (SPST-NO – 1 tiếp điểm thường mở).

  • Dòng điện định mức tiếp điểm: 3A (chịu tải đỉnh lên đến 5A).

  • Điện áp đóng cắt tối đa: 250 VAC / 30 VDC.

  • Vật liệu tiếp điểm: Hợp kim bạc – niken (AgNi), mạ vàng.

  • Kiểu chân / Lắp đặt: Chân cắm hàn mạch (PCB-THT), kích thước siêu mỏng (rộng chỉ 5 mm).

  • Tiêu chuẩn bảo vệ: RTIII (kín, chống rửa).

2. Nguyên lý hoạt động cơ bản

Rơ le hoạt động như một công tắc điều khiển bằng điện. Khi cấp điện áp 24VDC vào cuộn coil, dòng điện chạy qua cuộn dây tạo ra từ trường hút tiếp điểm thường mở (NO) đóng lại, cho phép dòng điện tải chạy qua để điều khiển thiết bị ngoại vi.

3. Ứng dụng thực tế

Nhờ thiết kế siêu mỏng giúp tiết kiệm tối đa không gian trên bo mạch, rơ-le này được ứng dụng phổ biến trong:

  • Bộ điều khiển lập trình (PLC) và I/O Modules: Làm tầng đệm cách ly ngõ ra.

  • Bộ điều khiển nhiệt độ (Temperature Controller).

  • Thiết bị tự động hóa công nghiệp & HVAC: Đóng cắt các tải nhỏ, van điện từ hoặc đèn báo.

  • Mạch điện tử dân dụng và công nghiệp cần mật độ linh kiện cao.
