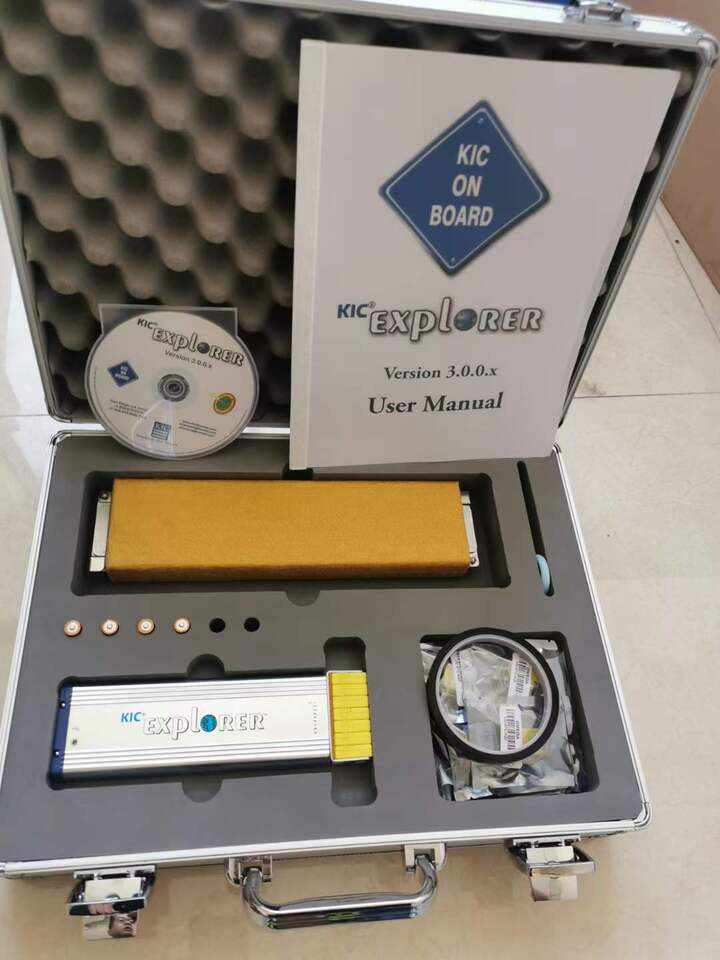

KIC Explorer – Công Cụ “Chẩn Đoán” Nhiệt Độ Lò Hàn SMT Đỉnh Cao
Nếu dòng Slim KIC tập trung vào kích thước nhỏ gọn, thì KIC Explorer là dòng thiết bị đo nhiệt độ được thiết kế để mang lại hiệu suất đo lường cao hơn, linh hoạt hơn cho các nhà máy sản xuất điện tử chuyên nghiệp. Nó đóng vai trò là “bác sĩ” kiểm tra sức khỏe nhiệt của các lò hàn đối lưu (Reflow Oven).
1. Sự khác biệt của KIC Explorer
KIC Explorer không chỉ đơn thuần là thu thập dữ liệu nhiệt độ, mà nó còn là một hệ thống phân tích thông minh:
-
Khả năng chịu đựng: Thiết kế vỏ bảo vệ nhiệt (Thermal Barrier) cực tốt, cho phép hoạt động trong các lò hàn có chiều dài lớn và nhiệt độ cao liên tục.
-
Số lượng kênh đo: Thường hỗ trợ từ 7, 9 đến 12 kênh đo, cho phép giám sát đồng thời nhiều điểm trên một bảng mạch (PCBA) phức tạp – điều cực kỳ quan trọng đối với các bo mạch mật độ linh kiện cao (High-density PCB).
-
Độ chính xác và độ tin cậy: Là tiêu chuẩn vàng trong các nhà máy EMS (Electronic Manufacturing Services) lớn, giúp đảm bảo tính nhất quán giữa các lò hàn khác nhau.
2. Tính năng then chốt
-
Công nghệ PWI (Process Window Index): Đây là điểm mạnh nhất. Thay vì nhìn vào biểu đồ nhiệt và tự đoán, KIC Explorer chấm điểm quy trình của bạn. Điểm PWI từ 0 đến 100 cho biết quy trình hàn của bạn có nằm trong “vùng an toàn” hay không.
-
Tự động tối ưu hóa (Auto-Optimize): Phần mềm sẽ tự động tính toán và đề xuất các thông số cài đặt lò (nhiệt độ từng vùng và tốc độ băng tải) để đưa PWI về mức tối ưu (thường là dưới 70).
-
Quản lý dữ liệu: Lưu trữ hàng nghìn kết quả đo, hỗ trợ xuất báo cáo chất lượng (Quality Report) phục vụ kiểm toán (audit) trong sản xuất.
3. Tại sao chọn KIC Explorer cho sản xuất PCBA?
-
Rút ngắn thời gian thiết lập (Setup time): Giảm thiểu thời gian chạy thử máy (trial run), tiết kiệm kem hàn và bo mạch mẫu.
-
Khắc phục lỗi mối hàn: Hỗ trợ chẩn đoán nguyên nhân gây ra các lỗi như “head-in-pillow”, “tombstoning” (hiện tượng linh kiện dựng đứng), hay mối hàn không đủ độ bóng (dull joint).
-
Tuân thủ tiêu chuẩn: Dễ dàng đáp ứng các tiêu chuẩn khắt khe như IPC-A-610 thông qua việc kiểm soát biểu đồ nhiệt chính xác.
4. Lưu ý khi vận hành
-
Định vị cảm biến (Thermocouple placement): Độ chính xác của kết quả phụ thuộc 90% vào việc bạn gắn cảm biến ở đâu. Hãy ưu tiên gắn vào các chân linh kiện lớn nhất (nhiệt dung cao) và các điểm nhạy cảm nhất trên bo mạch.
-
Bảo trì định kỳ: Dây cảm biến nhiệt (thermocouple) là vật tư tiêu hao. Cần kiểm tra định kỳ xem có bị đứt hoặc bị oxy hóa do kem hàn hay không.
-
Cập nhật phần mềm: Luôn sử dụng phiên bản phần mềm KIC mới nhất để có được các thuật toán phân tích chính xác nhất cho các loại kem hàn (solder paste) đời mới.
