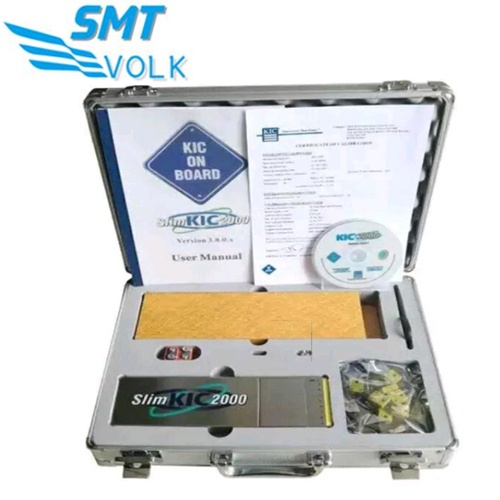

SMT PCBA Slim Kic 2000

Slim KIC 2000 là hệ thống kiểm soát và tối ưu hóa nhiệt độ lò hàn (Thermal Profiling) kinh điển trong dây chuyền SMT, chuyên dụng để đo và phân tích biểu đồ nhiệt độ cho các bảng mạch PCBA.

GIÁ : 000 VND

Liên hệ (zalo): 0973786637

Liên hệ (zalo): 0971893927

Nhấp vào đây để kết bạn Zalo với 0973786637 Nhấp vào đây để kết bạn Zalo với 0971893927

Slim KIC 2000 – Giải Pháp Tối Ưu Nhiệt Độ Lò Hàn SMT

Slim KIC 2000 là thiết bị đo nhiệt độ chuyên dụng (data logger) được thiết kế để đi xuyên qua lò hàn đối lưu (Reflow Oven). Đây là công cụ không thể thiếu trong quy trình sản xuất PCBA để đảm bảo mối hàn đạt tiêu chuẩn chất lượng, tránh các lỗi như nứt mối hàn, linh kiện bị sốc nhiệt hoặc hở chân linh kiện.

1. Tại sao cần Slim KIC 2000 trong dây chuyền PCBA?

Trong quy trình hàn SMT, mỗi loại linh kiện và loại kem hàn (solder paste) đều có một Biểu đồ nhiệt (Reflow Profile) riêng biệt. Nếu nhiệt độ lò không khớp với profile này:

  • Nhiệt độ quá thấp: Mối hàn bị “lạnh” (cold joint), không đủ độ bóng và liên kết yếu.

  • Nhiệt độ quá cao: Gây hỏng linh kiện bán dẫn, cháy PCB (delamination) hoặc làm biến dạng bo mạch.

Slim KIC 2000 giúp kỹ sư SMT thiết lập chính xác các thông số nhiệt độ lò để đạt được biểu đồ hoàn hảo ngay từ lần chạy đầu tiên.

2. Thông số kỹ thuật chính

  • Số kênh đo: Thường là 6 hoặc 9 kênh (tương ứng với 6-9 cặp nhiệt điện – Thermocouple) đặt tại các vị trí khác nhau trên bo mạch.

  • Độ chính xác: ±0.5°C, đáp ứng tiêu chuẩn khắt khe nhất của ngành điện tử.

  • Thiết kế: Mỏng (Slim), cho phép thiết bị di chuyển dễ dàng qua các khe lò hàn có độ cao hạn chế.

  • Khả năng chịu nhiệt: Vỏ bọc cách nhiệt (Thermal Barrier) cao cấp giúp thiết bị hoạt động an toàn bên trong môi trường nhiệt độ lên đến 300°C – 400°C trong một khoảng thời gian xác định.

3. Các tính năng ưu việt

  • Tự động tối ưu hóa (Auto-Optimize): Phần mềm đi kèm có khả năng đề xuất các thông số nhiệt độ lò và tốc độ băng tải tối ưu nhất dựa trên profile yêu cầu, giúp giảm thời gian chạy thử (trial and error).

  • Phân tích Process Window Index (PWI): Một công nghệ độc quyền của KIC, giúp chấm điểm độ “đẹp” của biểu đồ nhiệt. PWI càng thấp thì quy trình hàn càng ổn định.

  • Tính di động: Kết nối dữ liệu qua USB hoặc truyền không dây để phân tích ngay trên máy tính sau khi thiết bị ra khỏi lò.

4. Quy trình sử dụng cơ bản

  1. Gắn cảm biến: Gắn các đầu dò (Thermocouple) vào các vị trí quan trọng trên PCBA (điểm nóng nhất, điểm lạnh nhất, linh kiện lớn/nhỏ).

  2. Setup: Kết nối Slim KIC 2000 vào bộ vỏ cách nhiệt.

  3. Chạy lò: Cho thiết bị đi qua toàn bộ các vùng nhiệt của lò hàn.

  4. Phân tích: Dữ liệu được tải về phần mềm KIC trên máy tính để so sánh với thông số kỹ thuật của kem hàn.

  5. Điều chỉnh: Tinh chỉnh nhiệt độ các vùng lò hoặc tốc độ băng tải cho đến khi đạt tiêu chuẩn.

5. Lưu ý khi vận hành và bảo trì

  • Cặp nhiệt điện (Thermocouples): Đây là phần dễ bị hỏng nhất. Cần kiểm tra định kỳ để đảm bảo không bị đứt ngầm, làm sai lệch kết quả đo.

  • Vỏ cách nhiệt (Thermal Barrier): Sau mỗi chu kỳ đo, hãy để vỏ cách nhiệt nguội hoàn toàn trước khi mở ra để tránh làm hỏng các linh kiện bên trong.

  • Hiệu chuẩn (Calibration): Cần thực hiện hiệu chuẩn thiết bị định kỳ theo tiêu chuẩn NIST để đảm bảo tính chính xác trong đo lường công nghiệp.
