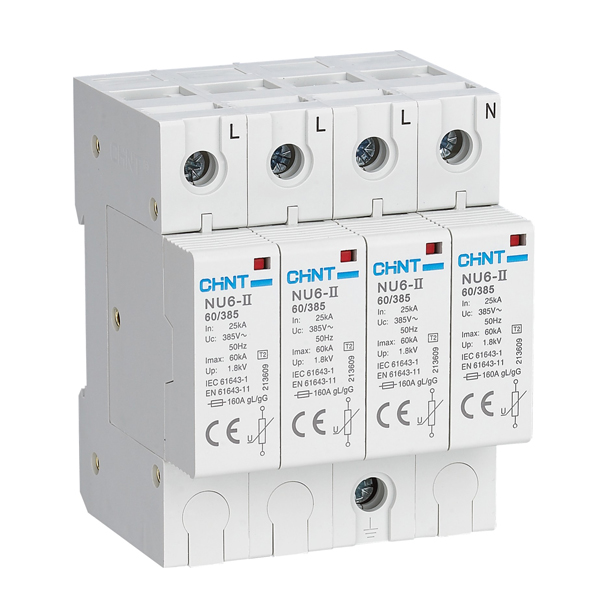

Thiết Bị Chống Sét Lan Truyền Chint NU6-II (SPD)

1. Giới thiệu sản phẩm

Chint NU6-II là dòng thiết bị bảo vệ chống sét lan truyền (Surge Protective Device – SPD) thuộc tập đoàn thiết bị điện Chint Group. Thiết bị thuộc cấp bảo vệ Type 2 (Cấp II), được thiết kế nhằm bảo vệ hệ thống điện hạ thế (220V/380V AC) và các thiết bị điện tử, máy móc công nghiệp khỏi các đợt dâng áp đột ngột (xung quá áp) do sét đánh gián tiếp hoặc do các thao tác đóng ngắt lớn trên lưới điện.

Dòng NU6-II được thiết kế dạng modular tiêu chuẩn, gá lắp dễ dàng trên thanh DIN-Rail 35 mm, thường được lắp đặt trong các tủ điện phân phối tổng (MDB), tủ điện nhánh (DB) gia đình, nhà xưởng hoặc hệ thống năng lượng mặt trời.

2. Thông số kỹ thuật chính

Thông số Chi tiết dữ liệu
Thương hiệu Chint Electric
Dòng sản phẩm / Series NU6-II Series
Phân loại thiết bị Chống sét lan truyền (SPD – Type 2 / Cấp II)
Số cực (Poles) 1P, 2P, 3P, 4P, 1P+N, 3P+N (Tùy chọn)
Dòng xả sét định mức (In) 5 kA, 10 kA, 15 kA, 20 kA, 30 kA, 40 kA (8/20 µs)
Dòng xả sét tối đa (Imax) 10 kA, 20 kA, 30 kA, 40 kA, 60 kA (8/20 µs) (tùy model)
Điện áp làm việc liên tục tối đa (Uc) 275V, 320V, 385V, 460V AC (50/60 Hz)
Cấp bảo vệ điện áp (Up) ≤ 1.5 kV ~ 2.0 kV
Thời gian phản hồi (Ta) < 25 ns (nanosecond)
Cửa sổ chỉ thị trạng thái

• Màu xanh (Green): Bình thường / Đang hoạt động

• Màu đỏ (Red): Đã hỏng / Cần thay thế lõi Module
Phương thức gá lắp Thanh DIN-Rail tiêu chuẩn 35 mm
Cấp bảo vệ vỏ ngoài IP20

3. Ý nghĩa mã sản phẩm (Model Code)

  • NU6: Dòng sản phẩm thiết bị chống sét lan truyền của Chint.

  • II: Phân loại bảo vệ Cấp II (Type 2 – thử nghiệm sóng 8/20 µs).

  • Ký hiệu dòng xả (ví dụ 40kA, 60kA): Mức dòng xả cực đại $I_{max}$ mà thiết bị có thể chịu đựng được.

4. Đặc điểm & Tính năng nổi bật

  • Thời gian phản hồi siêu nhanh (< 25 ns): Kịp thời dập xung quá áp đột biến và dẫn dòng điện thừa xuống hệ thống tiếp địa an toàn trước khi dòng nhiễu kịp phá hủy thiết bị phía sau.

  • Lõi Module cắm rút (Plug-in Cartridge): Cho phép tháo lắp và thay thế riêng phần lõi khi bị hỏng sau nhiều lần xả sét mà không cần tháo dây điện hay ngắt toàn bộ nguồn điện tủ.

  • Cửa sổ báo trạng thái trực quan: Giúp quan sát nhanh tình trạng làm việc của thiết bị bằng mắt thường (Màu xanh = An toàn; Màu đỏ = Đã hỏng/Cần thay thế).

  • Vỏ nhựa kỹ thuật chống cháy: Sử dụng chất liệu nhựa ABS/PC chịu nhiệt cao, chống cháy lan an toàn cho tủ điện.

5. Ứng dụng thực tế

  • Hộ gia đình & Văn phòng: Lắp tại tủ điện tổng gia đình bảo vệ Smart TV, tủ lạnh, điều hòa, máy tính, hệ thống camera.

  • Tủ điện công nghiệp: Lắp tại các tủ phân phối DB nhánh bảo vệ PLC, biến tần, màn hình HMI và thiết bị đo đếm.

  • Hệ thống Điện mặt trời (Solar PV): Bảo vệ Inverter và đường dây cấp điện AC.
