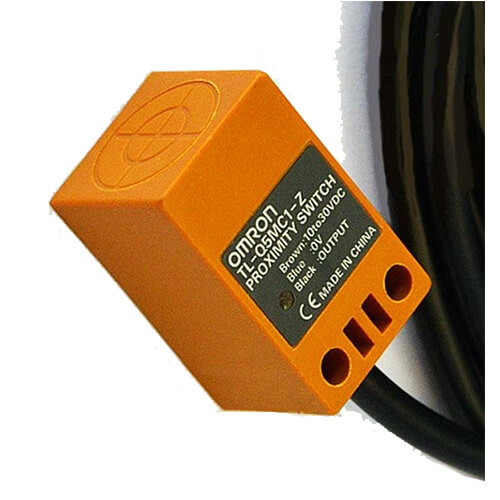

Cảm biến tiệm cận Omron TL-Q5MC1

TL-Q5MC1 là dòng cảm biến tiệm cận cảm ứng dạng hình khối (Square type) của Omron, được thiết kế để phát hiện vật thể kim loại với kích thước nhỏ gọn, tối ưu cho những vị trí lắp đặt hẹp mà cảm biến hình trụ không thể đáp ứng.

1. Thông số kỹ thuật chính

• Mã sản phẩm: TL-Q5MC1.

• Khoảng cách phát hiện: 5 mm (±10%).

• Vật thể phát hiện: Kim loại từ tính (Sắt, thép, v.v.).

• Điện áp nguồn: 12 – 24V DC.

• Ngõ ra: NPN, Thường mở (NO).

• Tần số đáp ứng: 500 Hz.

• Cấp bảo vệ: IP67.

2. Ưu điểm nổi bật

• Thiết kế hình khối: Với kiểu dáng hình hộp, cảm biến dễ dàng bắt vít cố định lên bề mặt phẳng của máy móc, tiết kiệm không gian lắp đặt so với các dòng hình trụ.

• Độ nhạy cao: Khoảng cách phát hiện 5mm trong một kích thước vỏ rất nhỏ là điểm mạnh giúp nó được ứng dụng nhiều trong các thiết bị chính xác.

• Độ bền công nghiệp: Khả năng chống bụi và chống nước theo chuẩn IP67, cho phép hoạt động ổn định trong môi trường máy móc có dầu làm mát.

• Đèn LED chỉ thị: Tích hợp đèn báo trạng thái ở mặt trên, giúp người vận hành quan sát từ nhiều góc độ.

3. Ứng dụng thực tế

• Cánh tay Robot: Phát hiện vật gắp hoặc giới hạn vị trí kẹp kim loại.

• Máy gia công chính xác: Giám sát vị trí đồ gá hoặc phôi kim loại nhỏ.

• Băng tải mini: Phát hiện sự có mặt của chi tiết trên các dây chuyền lắp ráp linh kiện điện tử.

4. Lưu ý lắp đặt quan trọng

• Vật thể: Cảm biến này chỉ phát hiện kim loại. Nếu bạn sử dụng vật thể phi kim loại, cảm biến sẽ không có phản ứng.

• Đấu nối (NPN): Chân nâu nối nguồn (24V), chân xanh nối (0V), và chân đen là chân tín hiệu (cần nối vào Input dạng Sink/NPN của PLC).

• Khoảng cách lắp đặt: Đối với các kim loại phi sắt từ (như nhôm, đồng), khoảng cách phát hiện thực tế sẽ giảm xuống. Hãy đảm bảo thử nghiệm khoảng cách trước khi cố định vị trí.

• Môi trường: Tránh lắp cảm biến ở nơi có từ trường quá mạnh hoặc dòng điện cao áp đi gần dây tín hiệu để tránh nhiễu tín hiệu giả.
