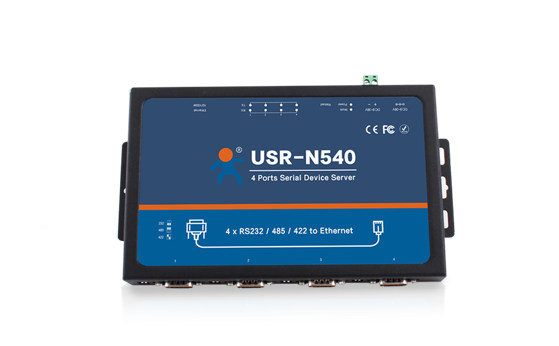

Bộ chuyển đổi Serial sang Ethernet USR-N540 (4 Cổng)
USR-N540 là bộ chuyển đổi thiết bị nối tiếp sang Ethernet công nghiệp cao cấp, được thiết kế để kết nối cùng lúc nhiều thiết bị có cổng Serial (RS232/RS485/RS422) vào mạng LAN/WAN thông qua giao thức TCP/IP.
1. Thông số kỹ thuật chính
-
Cổng Serial: Hỗ trợ 4 cổng Serial độc lập (cấu hình linh hoạt cho RS232, RS485 hoặc RS422).
-
Cổng Ethernet: 1 cổng RJ45 (10/100 Mbps) tốc độ cao.
-
Nguồn điện: Dải nguồn rộng từ 9V – 36V DC.
-
Chế độ làm việc: Hỗ trợ TCP Server, TCP Client, UDP, HTTPD Client, và WebSocket.
-
Giao thức công nghiệp: Tương thích tốt với Modbus RTU sang Modbus TCP.
-
Thiết kế: Vỏ kim loại chắc chắn, hỗ trợ lắp đặt treo tường hoặc thanh ray DIN.
2. Ưu điểm nổi bật
-
Mật độ kết nối cao: Khả năng quản lý 4 thiết bị nối tiếp cùng lúc, lý tưởng cho các hệ thống yêu cầu thu thập dữ liệu tập trung (như hệ thống giám sát nhiều biến tần hoặc đồng hồ đo điện).
-
Độ ổn định công nghiệp: Tích hợp bảo vệ chống sét lan truyền, chống nhiễu điện từ mạnh, phù hợp cho môi trường nhà máy khắc nghiệt.
-
Cấu hình đa dạng: Hỗ trợ thiết lập thông qua trình duyệt Web, phần mềm quản lý trên PC hoặc các lệnh AT, cho phép người dùng tùy chỉnh sâu các thông số truyền thông.
-
Cổng COM ảo: Hỗ trợ phần mềm tạo cổng COM ảo, giúp các phần mềm SCADA hoặc ứng dụng cũ có thể giao tiếp dễ dàng với thiết bị từ xa qua mạng.
3. Ứng dụng thực tế
-
Hệ thống điều khiển trung tâm: Gom dữ liệu từ nhiều PLC khác nhau vào một bộ điều khiển trung tâm duy nhất qua mạng Ethernet.
-
Giám sát tòa nhà (BMS): Kết nối nhiều thiết bị đo lường, cảm biến và bộ điều khiển môi trường.
-
Điều khiển băng tải/dây chuyền: Kết nối các đầu đọc mã vạch, máy in tem và các cảm biến thông minh trong dây chuyền sản xuất.
-
Hạ tầng năng lượng: Quản lý tập trung các thiết bị biến tần, thiết bị bảo vệ tủ trung thế.
4. Lưu ý khi lắp đặt
-
Phân biệt cổng: Vì hỗ trợ nhiều chuẩn (RS232/485/422), hãy đảm bảo cấu hình phần mềm (Jumpers/Software settings) khớp với dây dẫn thực tế trước khi kết nối thiết bị.
-
Băng thông: Mặc dù hỗ trợ 4 cổng, hãy lưu ý tổng lưu lượng dữ liệu nếu các thiết bị yêu cầu tần suất phản hồi (polling rate) cực cao để tránh tắc nghẽn cổng Ethernet.
-
Tiếp địa: Luôn kết nối dây tiếp địa (FG) cho vỏ thiết bị để đảm bảo tính an toàn và giảm thiểu nhiễu tín hiệu.
