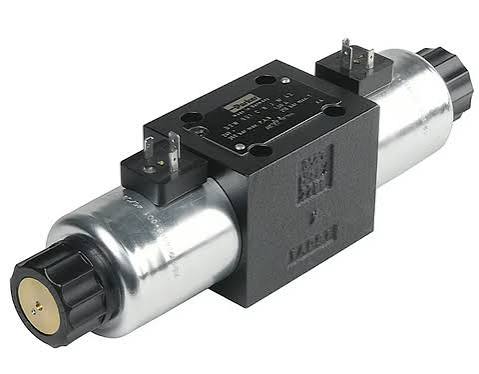

Van Điện Từ Đảo Chiều Thủy Lực D3W004CNJW

1. 🎯 Giới thiệu sản phẩm

Mã D3W004CNJW là dòng van điện từ đảo chiều dòng chảy dạng con trượt tác động trực tiếp, thuộc thương hiệu cao cấp Parker Hannifin.

Sản phẩm sở hữu kích thước chuẩn Size NG10 / CETOP 05 (ISO 4401-05), vận hành bằng cuộn hút điện từ nguồn 24V DC. Sơ đồ con trượt kiểu 004 (tương đương kiểu J: ở vị trí trung tính cổng P bị khóa, cổng A và B thông về T) giúp giải phóng áp suất ở hai đầu xi-lanh về thùng dầu khi hệ thống ở trạng thái nghỉ.

2. ⚙️ Thông số kỹ thuật

Ký hiệu mã	Ý nghĩa thông số 📝	Chi tiết kỹ thuật ⚙️
D3W	Chủng loại van	Van đảo chiều con trượt điều khiển điện từ (Parker D3W Series)
010 (Size)	Kích thước (Size)	NG10 / CETOP 05 / ISO 4401-05 (Lưu lượng tối đa 150 lít/phút)
004	Sơ đồ con trượt	Kiểu 004 (Vị trí giữa: Cổng P khóa, cổng A và B thông về T)
C	Vị trí con trượt	3 vị trí, lò xo định tâm về vị trí giữa
N	Nút thử điện	Tích hợp nút thử cơ thủ công (Manual override)
J	Điện áp điều khiển	24V DC (Điện áp một chiều 24V)
W	Kiểu giắc cắm	Đầu cắm chuẩn DIN 43650 / ISO 4400 (Hirschmann connector)
Áp suất max	Áp suất hoạt động	Tối đa 350 bar (35 MPa)

4. 🚀 Ứng dụng thực tế

• 🚜 Mạch xả áp xi-lanh thủy lực: Sơ đồ 004 xả áp suất còn đọng ở hai đầu xi-lanh về thùng T khi van ngừng cấp điện, giúp cơ cấu chấp hành ở trạng thái xả tải an toàn.

• 🏭 Trạm nguồn thủy lực Parker: Lắp đặt trên khối van điều khiển trung tâm trong máy ép nhựa, máy chấn tôn, máy đột dập và máy ép công nghiệp tải nặng.

• 🛠️ Hệ thống tự động hóa: Tương thích hoàn hảo với các bộ điều khiển PLC nguồn 24V DC, vận hành bền bỉ với độ tin cậy cao.
