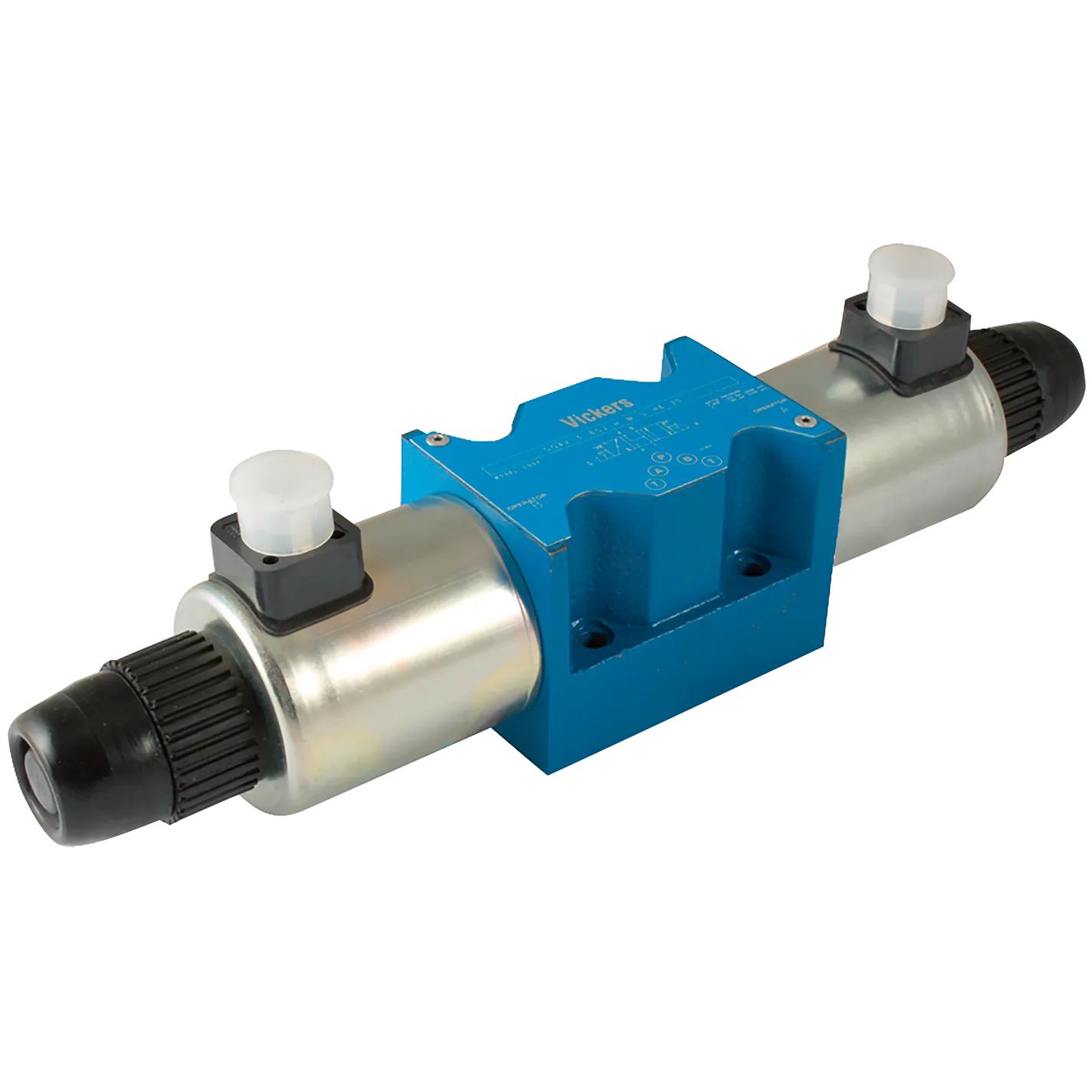

Van Điện Từ Đảo Chiều Thủy Lực DG4V-5-0C-m-U-H6-20
1. 🎯 Giới thiệu sản phẩm
Mã DG4V-5-0C-m-U-H6-20 là dòng van điện từ phân phối / đảo chiều dòng chảy dạng con trượt tác động trực tiếp (Solenoid Operated Directional Valve) thuộc thương hiệu Vickers / Eaton (nay thuộc tập đoàn Danfoss).
Sản phẩm sở hữu kích thước chuẩn Size NG10 / CETOP 05 (ISO 4401-05), vận hành bằng cuộn hút điện từ nguồn 220V–240V AC. Sơ đồ con trượt 0C (kiểu 3 vị trí, lò xo định tâm, vị trí giữa khóa tất cả các cổng P, T, A, B) giúp giữ cố định vị trí của xi-lanh hoặc cơ cấu chấp hành khi ở trạng thái nghỉ.
2. ⚙️ Thông số kỹ thuật
| Ký hiệu mã | Ý nghĩa thông số 📝 | Chi tiết kỹ thuật ⚙️ |
| DG4V | Chủng loại van | Van đảo chiều con trượt điều khiển trực tiếp bằng điện từ |
| 5 | Kích thước (Size) | NG10 / CETOP 05 / ISO 4401-05 (Lưu lượng tối đa 120 lít/phút) |
| 0C | Sơ đồ con trượt | Kiểu 0C (3 vị trí, 2 cuộn coi; Vị trí giữa: Khóa kín tất cả cổng P, T, A, B) |
| m | Nút thử điện | Tích hợp nút thử cơ thủ công (Manual override) |
| U | Kiểu giắc cắm | Đầu cắm chuẩn DIN 43650 / ISO 4400 (Hirschmann connector) |
| H6 | Điện áp điều khiển | 220V – 240V AC (Điện áp xoay chiều 50/60Hz) |
| 20 | Mã thiết kế | Design Series 20 |
| Áp suất max | Áp suất hoạt động | Tối đa 315 bar (31.5 MPa) |
4. 🚀 Ứng dụng thực tế
-
🚜 Giữ vị trí xi-lanh thủy lực: Sơ đồ 0C khóa kín cả 4 cổng ở vị trí giữa, giúp định vị và giữ cho xi-lanh đứng yên không bị trôi khi dừng cấp điện.
-
🏭 Trạm nguồn dùng điện 220V AC: Kết nối trực tiếp vào hệ thống điện xoay chiều công nghiệp 220V AC mà không cần bộ chuyển đổi nguồn DC.
-
🛠️ Máy công nghiệp Vickers/Danfoss: Sử dụng phổ biến trong máy ép nhựa, máy chấn tôn, máy đột dập và các dây chuyền tự động hóa cao cấp.
