Van Điện Từ Đảo Chiều Thủy Lực DSG-03-3C2-D24-50

1. 🎯 Giới thiệu sản phẩm

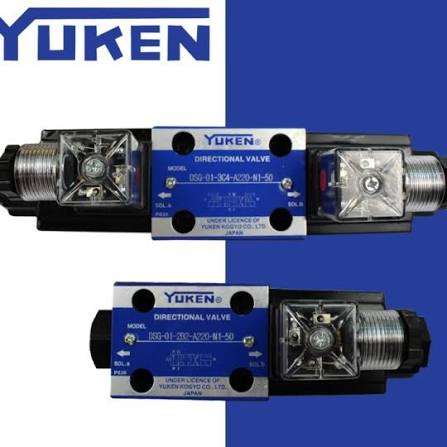

Mã DSG-03-3C2-D24-50 là dòng van điện từ phân phối / đảo chiều dòng chảy dạng con trượt tác động trực tiếp (Solenoid Operated Directional Valve) chính hãng Yuken.

Sản phẩm sở hữu kích thước Size 3/8″ (NG10) cho khả năng chịu lưu lượng lớn, vận hành bằng cuộn hút điện từ nguồn 24V DC. Sơ đồ con trượt 3C2 (ở vị trí trung tính: khóa kín cổng P, hai cổng A và B thông về T) giúp xả áp suất ở hai đầu xi-lanh hoặc cơ cấu chấp hành về thùng dầu, giữ cho hệ thống an toàn ở trạng thái nghỉ.

2. ⚙️ Thông số kỹ thuật

Ký hiệu mã	Ý nghĩa thông số 📝	Chi tiết kỹ thuật ⚙️
DSG	Chủng loại van	Van đảo chiều con trượt điều khiển bằng điện từ (Yuken)
03	Kích thước (Size)	Size 3/8″ / NG10 (Lưu lượng tối đa 120 lít/phút)
3C2	Sơ đồ con trượt	Kiểu 3C2 (3 vị trí, lò xo định tâm; Vị trí giữa: Cổng P khóa, cổng A và B thông về T)
D24	Điện áp điều khiển	24V DC (Điện áp một chiều 24V)
50	Mã thiết kế	Design Code 50 (Chuẩn thiết kế Yuken)
Áp suất max	Áp suất hoạt động	Tối đa 315 bar (31.5 MPa)

4. 🚀 Ứng dụng thực tế

• 🚜 Mạch xả áp xi-lanh thủy lực: Sơ đồ 3C2 giúp giải phóng hoàn toàn áp suất đọng ở hai khoang xi-lanh về thùng T khi dừng, giúp cơ cấu chấp hành tự do hoặc thả trôi an toàn.

• 🏭 Trạm nguồn thủy lực (HPU): Lắp đặt trên các khối van điều khiển của máy ép nhựa, máy chấn tôn, máy đột dập và máy đùn nhôm.

• 🛠️ Tự động hóa nhà máy: Dễ dàng kết nối với hệ thống điều khiển PLC nguồn 24V DC, vận hành êm ái và ổn định trong môi trường công nghiệp.
