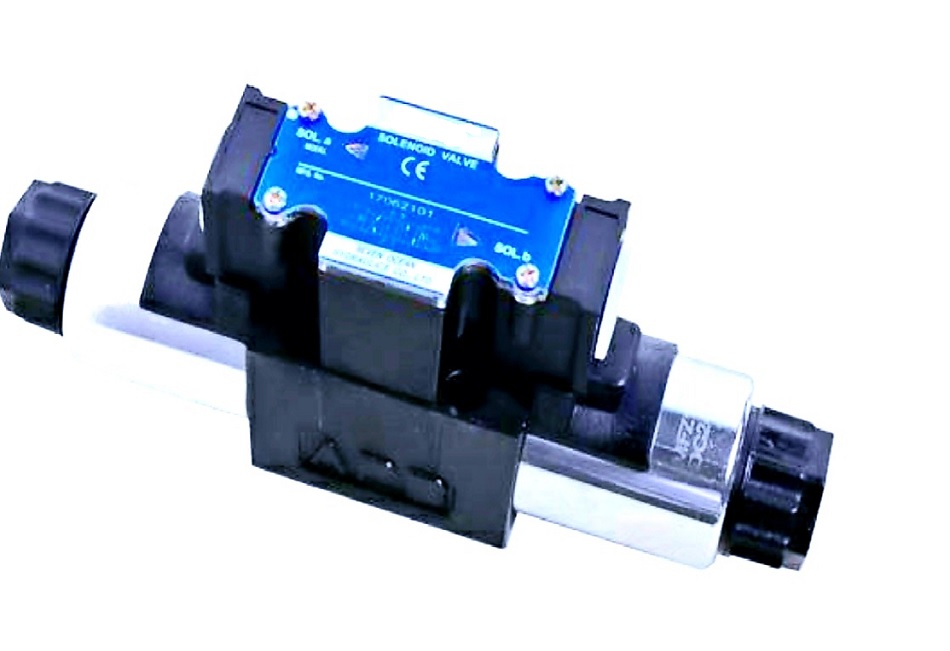

Van Điện Từ Thủy Lực Yuken DSG-02-3C2-LW

Yuken DSG-02-3C2-LW là lựa chọn tiêu chuẩn cho các hệ thống cần giữ vị trí xi lanh ổn định.

GIÁ : 000 VND

Liên hệ (zalo): 0972929827

Nhấp vào đây để kết bạn Zalo với 0972929827

Sản phẩm vừa được xem
  • Bộ Điều Khiển Động Cơ Servo (AC Servo Driver) DORNA EPS-B2 Bộ Điều Khiển Động Cơ Servo (AC Servo Driver) DORNA EPS-B2
  • Công tắc hành trình Schneider XCRC15 chính hãng Công tắc hành trình Schneider XCRC15 chính hãng
  • BỘ ROTARY ENCODER Heidenhain ROQ-425-512-27S17-E0-R-631702-74 BỘ ROTARY ENCODER Heidenhain ROQ-425-512-27S17-E0-R-631702-74
  • Bộ biến tần Hyundai N700E-055HF/075HFP Bộ biến tần Hyundai N700E-055HF/075HFP
  • Động Cơ Bước Shinano Kenshi SST43D2120 Động Cơ Bước Shinano Kenshi SST43D2120
  • Module Điều Khiển Ngõ Ra Địa Chỉ Morley-IAS / Notifier MI-DCMO Module Điều Khiển Ngõ Ra Địa Chỉ Morley-IAS / Notifier MI-DCMO
  • Cảm Biến Tiệm Cận Dạng Dẹp Omron TL-W5MC2 Cảm Biến Tiệm Cận Dạng Dẹp Omron TL-W5MC2
  • Cảm Biến Lực Loadcell Dạng Thanh Inox CAS SSB-2t Cảm Biến Lực Loadcell Dạng Thanh Inox CAS SSB-2t
  • BỘ ROTARY ENCODER HEIDENHAIN ERN-420-1024-7PS12-95-K-0 BỘ ROTARY ENCODER HEIDENHAIN ERN-420-1024-7PS12-95-K-0
  • QUẠT LÀM MÁT HIỆU SUẤT CAO TỐC ĐỘ CAO D1751M48B2AS-00 QUẠT LÀM MÁT HIỆU SUẤT CAO TỐC ĐỘ CAO D1751M48B2AS-00
  • Mô tả

Van Điện Từ Thủy Lực Yuken DSG-02-3C2-LW

1. Giới thiệu sản phẩm

Yuken DSG-02-3C2-LW là một trong những loại van đảo chiều thủy lực (Solenoid Operated Directional Control Valve) phổ biến nhất trong công nghiệp. Thuộc dòng series 02 (NG6/CETOP 3), van được thiết kế để điều khiển hướng dòng chảy của dầu thủy lực một cách chính xác và nhanh chóng. Điểm nổi bật của cấu hình 3C2 là chức năng “Trung tâm đóng” (Closed Center), nơi tất cả các cổng (P, T, A, B) bị chặn hoàn toàn khi van ở trạng thái không cấp điện.

2. Thông số kỹ thuật

Thông số Chi tiết
Model DSG-02-3C2-LW
Thương hiệu Yuken (Nhật Bản)
Kích thước NG6 / CETOP 3
Kiểu Spool (Chức năng) 3C2 (Trung tâm đóng – Closed Center)
Loại kết nối điện LW (Lead Wire – dây chì có đèn báo)
Áp suất làm việc tối đa 31.5 MPa (315 bar)
Lưu lượng tối đa 63 L/phút
Điện áp 24V DC (phổ biến) hoặc 110V/220V AC

3. Nguyên lý và Ứng dụng thực tế

  • Cấu hình 3C2 (Closed Center): Khi cuộn coil không được cấp điện, lò xo sẽ đẩy ống trượt (spool) về vị trí trung tâm. Ở vị trí này, toàn bộ các cửa dầu A, B, P và T đều bị chặn.

    • Lợi ích: Giúp khóa cứng xi lanh hoặc motor thủy lực tại vị trí đang dừng, rất hữu ích cho các ứng dụng cần giữ tải hoặc định vị chính xác.

  • Ứng dụng tiêu biểu:

    • Máy ép thủy lực: Giữ lực ép tại chỗ mà không cần sử dụng thêm van khóa (pilot check valve) trong thời gian ngắn.

    • Hệ thống điều khiển máy CNC: Điều khiển các trục di chuyển yêu cầu độ cứng vững cao khi dừng.

    • Cơ cấu nâng hạ: Giữ tải trọng ở trên cao an toàn khi hệ thống mất điện.

  • Lưu ý lắp đặt: Do van chặn cổng P (cổng áp suất) khi ở trung tâm, bạn cần đảm bảo hệ thống có sử dụng van an toàn (Relief Valve) để tránh hiện tượng tăng áp đột ngột gây hư hỏng bơm khi van đóng.
