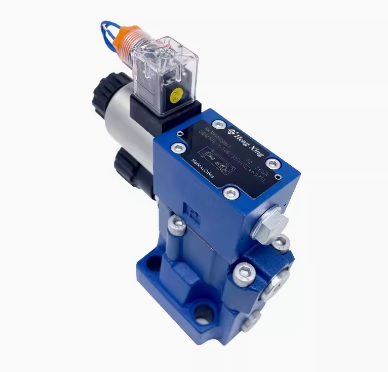

Van Giới Hạn Áp Suất Thủy Lực Tích Hợp Van Điện Xả Áp DBW10B-1-50B/3156CG24N9Z5L
1. 🎯 Giới thiệu sản phẩm
Mã DBW10B-1-50B/3156CG24N9Z5L là dòng van an toàn áp suất thủy lực điều khiển gián tiếp (Pilot-operated Pressure Relief Valve) tích hợp van điện từ xả áp (Solenoid Unloading Valve) theo tiêu chuẩn thiết kế Rexroth.
Van thực hiện hai chức năng chính:
-
Bảo vệ hệ thống: Giới hạn áp suất tối đa để tránh quá áp cho bơm và đường ống.
-
Xả tải không áp (Unloading): Cho phép xả tràn toàn bộ dầu về thùng ở áp suất thấp thông qua tín hiệu điện 24V DC, giúp giảm nhiệt dầu và tiết kiệm năng lượng khi hệ thống tạm dừng.
2. ⚙️ Giải mã mã sản phẩm & Thông số kỹ thuật
| Ký hiệu mã | Ý nghĩa thông số 📝 | Chi tiết kỹ thuật ⚙️ |
| DBW | Chủng loại van | Van giới hạn áp suất tích hợp van điện từ xả áp |
| 10 | Kích thước (Size) | NG10 / CETOP 05 (Lưu lượng tối đa ~250 L/phút) |
| B | Kiểu lắp đặt | Lắp trên đế van (Subplate mounting / Manifold block) |
| 1 | Cơ cấu điều chỉnh | Điều chỉnh áp suất bằng núm xoay (Hand knob) |
| 50B | Series thiết kế | Series 5X |
| 315 | Áp suất cài đặt max | 315 bar (~31.5 MPa / 4500 psi) |
| 6C | Cấu hình van điện | Van điện xả áp tiêu chuẩn (Solenoid valve function) |
| G24 | Điện áp cuộn coil | 24V DC (Điện một chiều 24V) |
| N9 | Tính năng phụ | Tích hợp nút nhấn thử cơ thủ công (Manual override) |
| Z5L | Đăng ký cắm điện | Đầu cắm chuẩn DIN 43650 / ISO 4400 (Có đèn LED hiển thị) |
3. 🚀 Ứng dụng thực tế
-
🏭 Trạm nguồn thủy lực (HPU): Lắp đặt trên khối van trung tâm để bảo vệ bơm và xả tải không áp trong các chu kỳ chờ.
-
🚜 Máy ép công nghiệp: Dùng cho máy ép nhựa, máy chấn tôn, máy đùn nhôm và máy đột dập cơ khí.
-
🛠️ Dây chuyền tự động hóa: Giúp điều khiển linh hoạt việc giữ áp suất làm việc hoặc xả áp bằng tín hiệu PLC.
