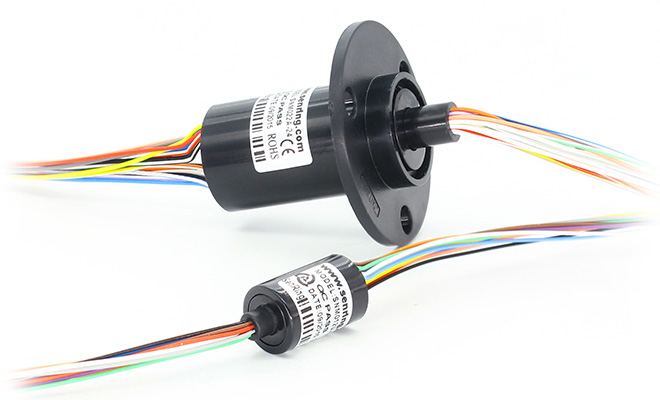

Vòng Trượt Dạng Viên Capsule Slip Ring Senring M220-18

Vòng trượt Capsule Slip Ring Senring M220-18 có đường kính thân Φ22.0mm (mặt bích Φ44.5mm), 18 kênh tín hiệu (2A/kênh), chiều dài thân 37mm, tiếp điểm Gold-to-Gold chống nhiễu, chuyên dùng cho mâm xoay tự động hóa, cụm robot đa cảm biến và máy đóng gói.

GIÁ : 000 VND

Liên hệ (zalo): 0973786637

Liên hệ (zalo): 0972929827

Nhấp vào đây để kết bạn Zalo với 0973786637 Nhấp vào đây để kết bạn Zalo với 0972929827

Vòng Trượt Dạng Viên Capsule Slip Ring Senring M220-18

1. 🎯 Giới thiệu sản phẩm

  • Senring M220-18 là model 18 kênh tín hiệu thuộc dòng vòng trượt dạng viên công nghiệp M220 Series (đường kính thân ngoài Φ22.0 mm) do thương hiệu Senring chế tạo.

  • Tích hợp 18 dây dẫn độc lập, M220-18 đáp ứng các hệ thống tự động hóa phức tạp cần truyền dẫn đồng thời nhiều kênh nguồn, dữ liệu điều khiển, tín hiệu giao tiếp truyền thông và cảm biến qua khớp xoay 360 độ liên tục.

  • Thiết kế tiêu chuẩn đi kèm mặt bích (Flange) đường kính Φ44.5 mm với các lỗ định vị gá bắt ốc, đảm bảo lắp đặt chắc chắn và chống rung lắc trong môi trường vận hành công nghiệp.

  • Trang bị công nghệ tiếp điểm kim loại quý Vàng – Vàng (Gold-to-Gold) giúp duy trì độ nhiễu điện cực thấp ($< 1\text{ m}\Omega$), ma sát quay nhẹ nhàng và kéo dài tuổi thọ vận hành.

2. ⚙️ Thông số kỹ thuật chi tiết

Ký hiệu / Tiêu chuẩn 📝 Ý nghĩa thông số 🔍 Chi tiết kỹ thuật 🛠️
Model chi tiết Mã sản phẩm M220-18
Hãng sản xuất Thương hiệu Senring
Số mạch / Số dây Circuits / Wires 18 kênh (18 dây màu phân biệt)
Đường kính thân ngoài Outer Diameter (OD) Φ22.0 mm
Đường kính mặt bích Flange Diameter Φ44.5 mm (Có lỗ gá bắt ốc cố định)
Chiều dài thân (L) Body Length 37.0 mm
Dòng điện định mức Current Rating 2 A / kênh
Điện áp định mức Rated Voltage 0 đến 240 VAC/VDC
Tốc độ quay tối đa Max Operating Speed 250 – 300 rpm (vòng/phút)
Chất liệu tiếp điểm Contact Material Kim loại quý: Vàng – Vàng (Gold-to-Gold)
Dây dẫn ngõ ra Lead Wire Cáp mạ bạc bọc Teflon AWG26# / AWG28# (Dài tiêu chuẩn 250mm)
Cấp bảo vệ Protection Rating IP51

3. 🚀 Ứng dụng thực tế

  • 🤖 Hệ thống mâm xoay đa kênh & Robot: Truyền đồng thời nhiều kênh tín hiệu cảm biến (analog/digital), van khí nén điện từ và nguồn điều khiển cho các khớp xoay robot.

  • 📦 Máy đóng gói & Chiết rót tự động: Cấp điện và tín hiệu điều khiển cho các trạm thao tác quay đa vị trí trong máy dán nhãn, máy đóng chai.

  • 📹 Cụm thiết bị ghi hình & Radar: Cung cấp nguồn và truyền tín hiệu điều khiển/video đa kênh cho các hệ thống camera chuyên dụng, giàn quan sát quay 360 độ.
