VUVG-L14-M52-MT-G18-1P3

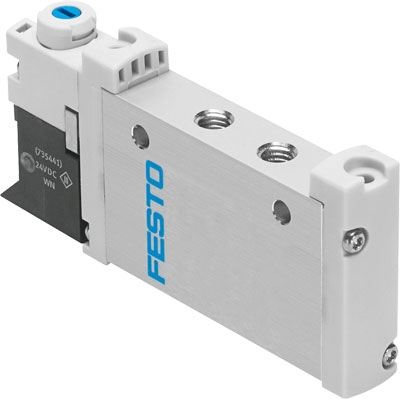

Festo VUVG-L14-M52-MT-G18-1P3 – Hiệu Suất Tối Ưu Cho Hệ Thống Điều Khiển

Festo VUVG-L14-M52-MT-G18-1P3 thuộc dòng VUVG – thế hệ van điện từ hiện đại của Festo, được thiết kế để kết hợp giữa kích thước cực kỳ nhỏ gọn và khả năng đáp ứng lưu lượng khí lớn. Đây là lựa chọn hàng đầu cho các hệ thống máy móc tự động hóa đòi hỏi sự tinh gọn, độ tin cậy cao và tốc độ phản hồi nhanh.

1. Giải mã mã sản phẩm

• VUVG: Series VUVG (Van điện từ hiệu suất cao, thế hệ mới).

• L: Loại lắp đế (Manifold mounting).

• 14: Kích thước thân van 14mm.

• M52: Loại van 5/2 (5 cổng, 2 vị trí).

• MT: Chức năng tích hợp (Van đảo chiều, điều khiển Pilot trong).

• G18: Cổng kết nối ren tiêu chuẩn G1/8″.

• 1P3: Kiểu kết nối điện tích hợp (dễ dàng lắp đặt, chuẩn công nghiệp).

2. Thông số kỹ thuật chính

• Lưu chất: Khí nén (theo chuẩn ISO 8573-1:2010).

• Điện áp: 24V DC.

• Lưu lượng: ~750 l/min (tối ưu cho các ứng dụng chính xác).

• Áp suất làm việc: 0.15 – 0.7 MPa.

• Tiêu chuẩn bảo vệ: IP40/IP65 (tùy thuộc vào cấu hình lắp đặt).

• Thời gian đáp ứng: Cực nhanh, phù hợp cho các dây chuyền lắp ráp tốc độ cao.

3. Nguyên lý hoạt động và Cấu tạo

Dòng VUVG sử dụng công nghệ van trượt (Spool valve) đã được Festo tối ưu hóa, giảm ma sát nội bộ để đạt được thời gian đáp ứng cực ngắn.

4. Ưu điểm nổi bật

• Tỷ lệ hiệu suất/kích thước vượt trội: Mặc dù thân van chỉ 14mm, thiết bị vẫn cung cấp lưu lượng lên tới 750 l/min, giúp vận hành mượt mà các xi lanh có kích thước trung bình.

• Kết nối điện thông minh (E-box): Cấu trúc “1P3” giúp việc đấu nối điện trở nên nhanh chóng, giảm thiểu sai sót và tiết kiệm tối đa thời gian bảo trì.

• Linh hoạt trong lắp đặt: Thiết kế dạng lắp đế (Manifold) cho phép bạn kết hợp nhiều van trên cùng một thanh đế, tạo thành cụm điều khiển tập trung gọn gàng trong tủ máy.

• Khả năng chẩn đoán: Tích hợp đèn LED giúp người vận hành theo dõi trạng thái van theo thời gian thực một cách dễ dàng.

5. Ứng dụng phổ biến

• Dây chuyền lắp ráp tự động: Điều khiển các cụm cơ cấu khí nén cần độ chính xác cao và tần suất làm việc lớn.

• Máy đóng gói & Chiết rót: Đảm bảo tốc độ đáp ứng nhanh cho các quy trình đóng ngắt liên tục.

• Công nghiệp điện tử: Tích hợp vào các robot phân loại và lắp ráp linh kiện bán dẫn.

6. Lưu ý lắp đặt & bảo trì

• Bộ lọc khí (FRL): Đây là yếu tố quan trọng nhất. Dòng van VUVG với các chi tiết cơ khí chính xác bên trong đòi hỏi nguồn khí nén sạch để tránh kẹt piston do bụi bẩn.

• Kết nối ren G1/8″: Sử dụng cút nối có gioăng đệm tốt để tránh rò rỉ khí ở áp suất cao.

• Cấu hình Manifold: Nếu bạn đang lắp cụm Manifold, hãy sử dụng các module đế Festo VABM tương ứng để đảm bảo tính kín khít và thẩm mỹ cao nhất.
