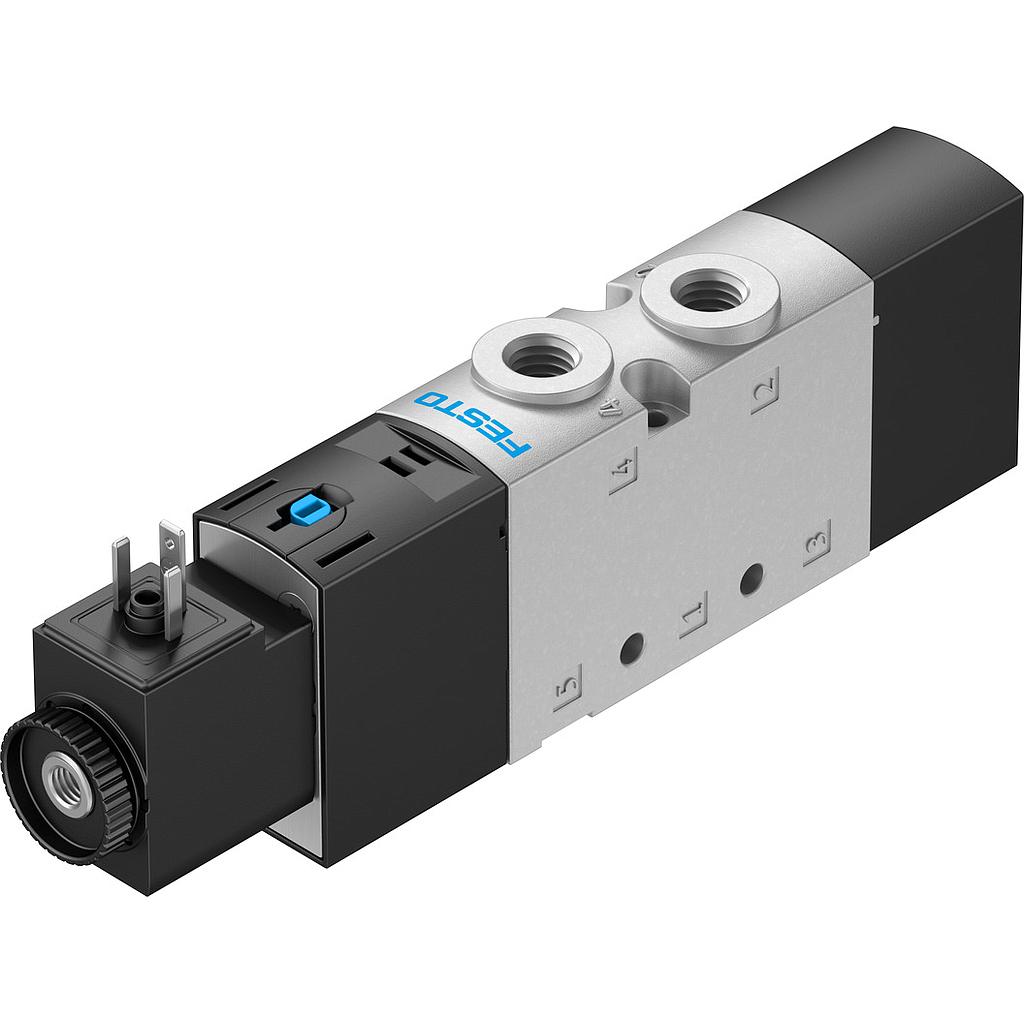

VUVS-L20-M52-MD-G18-F7

Van điện từ Festo VUVS-L20-M52-MD-G18-F7 dòng 5/2 Single Solenoid, cổng ren G1/8, điều khiển cơ cấu xi lanh khí nén dứt khoát.

GIÁ : 000 VND

Liên hệ (zalo): 0973786637

Liên hệ (zalo): 0971893927

Nhấp vào đây để kết bạn Zalo với 0973786637 Nhấp vào đây để kết bạn Zalo với 0971893927

Van Điện Từ Khí Nén Festo VUVS-L20-M52-MD-G18-F7 (Dòng 5/2 – Cổng G1/8) – Chính Hãng Đức

VUVS-L20-M52-MD-G18-F7 là dòng van điện từ điều khiển khí nén (Solenoid Valve) hiệu suất cao thuộc thế hệ dòng van tiêu chuẩn VUVS của thương hiệu Festo (Đức). Với thiết kế dạng van 5 cổng 2 vị trí (5/2 Way) điều khiển bằng một đầu coil điện từ (Single Solenoid), sản phẩm là lựa chọn cốt lõi để điều khiển đảo chiều hành trình cho các dòng xi lanh khí nén tác động kép trong hệ thống tự động hóa công nghiệp.

1. Giải mã chi tiết ký hiệu kỹ thuật (Type Code):

  • VUVS: Dòng van điện từ thế hệ mới của Festo, nổi tiếng với thiết kế hiện đại, lưu lượng khí lớn, độ bền cao và giá thành cực kỳ cạnh tranh trong phân khúc cao cấp.

  • L: Thiết kế thân van dạng mỏng theo hàng (In-line valve), cho phép lắp độc lập từng van hoặc gá lắp tập trung nhiều van trên cùng một đế manfifold (đế nhiều vị trí) để tiết kiệm không gian.

  • 20: Kích thước độ rộng thân van (Width) = 20 mm (Đảm bảo độ nhỏ gọn nhưng vẫn cho lưu lượng xả lớn).

  • M52: Chức năng van 5/2 (5 cổng 2 vị trí). Gồm 1 cổng cấp khí vào (1), 2 cổng khí ra xi lanh (2, 4) và 2 cổng xả khí (3, 5).

  • M: Cơ chế tác động bằng Tín hiệu điện từ (Solenoid) ở một đầu điều khiển.

  • D: Cơ chế hồi vị (trở về trạng thái ban đầu khi ngắt điện) bằng Lò xo cơ học kết hợp khí nén (Pneumatic/mechanical spring return), giúp van đóng ngắt cực nhanh và không bị kẹt.

  • G18: Kích thước các cổng kết nối ren tiêu chuẩn G 1/8″ (Chuẩn ren Châu Âu phẳng mịn, chống rò rỉ khí).

  • F7: Kích thước đầu khớp trục lõi từ (Armature guiding hệ 7mm), chuyên dụng để lắp đặt với các dòng cuộn coil điện từ mã VACS-C phổ biến của Festo (tùy chọn các nguồn điện áp như 24VDC, 110VAC, 230VAC).

2. Thông số kỹ thuật cơ bản

  • Thương hiệu: Festo (Đức)

  • Lưu chất vận hành: Khí nén sạch theo chuẩn ISO 8573-1:2010.

  • Lưu lượng dòng chảy định mức (Nominal flow rate): Lên đến 700 l/min (Đảm bảo cấp khí cực nhanh cho các dòng xi lanh nòng từ 32mm đến 63mm).

  • Áp suất vận hành: 2.5 bar đến 10 bar.

  • Nhiệt độ môi trường và lưu chất: $-10^{\circ}\text{C}$ đến $+60^{\circ}\text{C}$.

  • Chất liệu thân van: Hợp kim nhôm đúc phủ lớp bảo vệ chống oxy hóa.

  • Cấp bảo vệ (khi lắp coil): Đạt chuẩn IP65 kháng nước, kháng bụi công nghiệp.

3. Những ưu điểm nổi bật của Festo VUVS-L20-M52-MD-G18-F7

  • Lưu lượng vượt trội, thiết kế gọn nhẹ: Mặc dù thân van chỉ dày 20mm, nhưng công nghệ thiết kế lõi trượt của Festo mang lại lưu lượng dòng chảy lên đến 700 l/min, giúp tối ưu hóa tốc độ phản hồi của xi lanh.

  • Hệ thống gioăng phớt Piston bọc kín: Van sử dụng cấu trúc gioăng đúc đặc chủng giảm thiểu tối đa ma sát nội tại, giúp nâng tuổi thọ vận hành của van lên đến hàng chục triệu lần đóng ngắt liên tục mà không bị om nhiệt hay kẹt lõi.

  • Tích hợp nút thử tay (Manual Override): Trên thân van trang bị sẵn nút nhấn thử tay dạng xoay khóa hoặc nhấn nhả, giúp các kỹ sư dễ dàng kiểm tra cơ cấu chấp hành mà không cần cấp nguồn điện cho tủ điều khiển khi bảo trì.

4. Ứng dụng thực tế phổ biến

Van điện từ Festo VUVS-L20-M52-MD-G18-F7 chuyên dụng để điều khiển các dòng xi lanh khí nén hai tác động trong:

  • Dây chuyền lắp ráp ô tô & Linh kiện điện tử: Điều khiển các cánh tay gắp, cơ cấu kẹp, dập định vị chi tiết sản phẩm.

  • Ngành chế biến gỗ & Cơ khí chế tạo: Điều khiển xi lanh kẹp phôi tấm trên máy cắt CNC, máy dán cạnh tự động hoặc hệ thống xả phôi tự động.

  • Ngành đóng gói & Thực phẩm: Ứng dụng trong các khâu gạt thùng carton, đẩy phân loại sản phẩm trên băng tải tốc độ cao, dập màng co bao bì mẫu.
