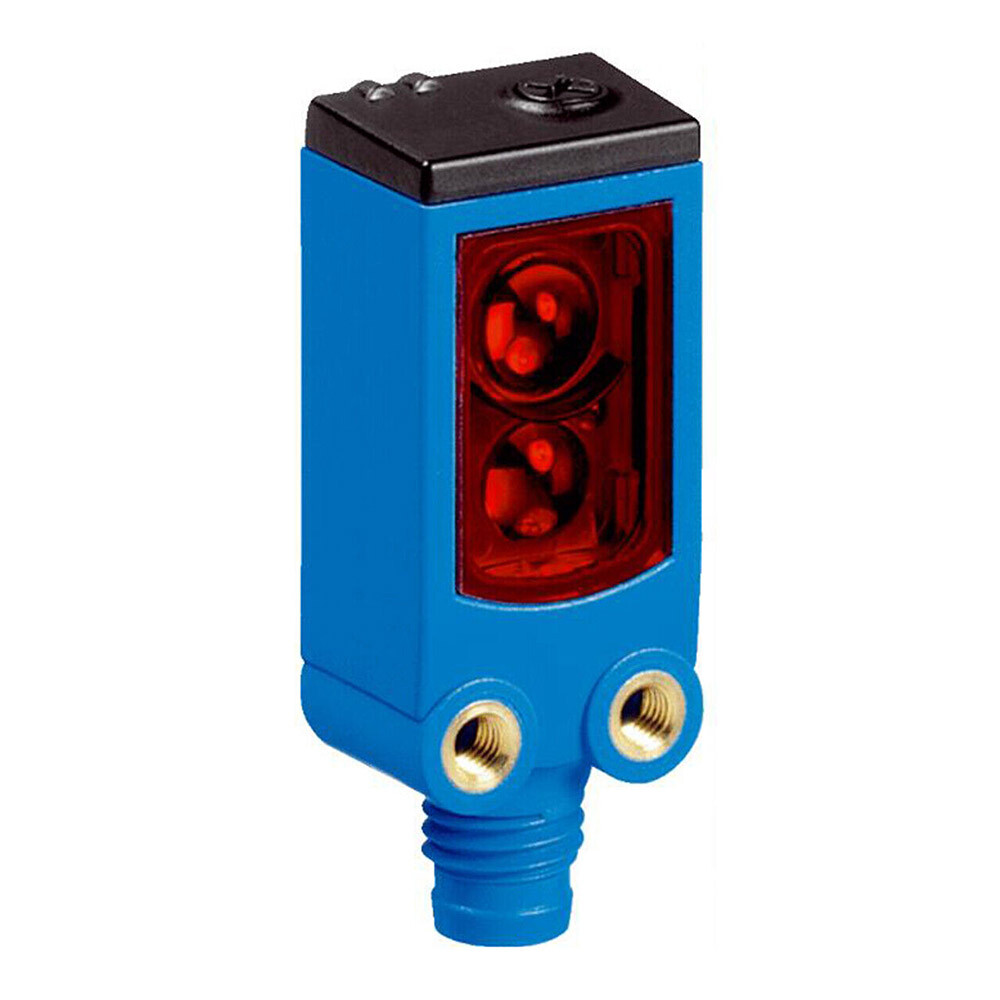

Cảm biến quang điện Sick WTB4-3N2261 (NPN)
Giới thiệu:
WTB4-3N2261 là cảm biến quang điện loại phản xạ nền (Background Suppression) thuộc dòng W4-3 của Sick, tương tự như model WTB4-3P2261 nhưng sử dụng ngõ ra NPN. Đây là giải pháp tối ưu cho việc phát hiện vật thể chính xác mà không bị ảnh hưởng bởi nền phía sau trong các không gian máy móc hẹp.
Thông số kỹ thuật chính
| Đặc điểm | Chi tiết thông số |
| Model | WTB4-3N2261 |
| Loại ngõ ra | NPN |
| Khoảng cách phát hiện | 4 mm đến 150 mm |
| Công nghệ | Phản xạ nền (Background Suppression) |
| Kết nối | Jack cắm M8, 4 chân |
| Nguồn cấp | 10 V DC – 30 V DC |
| Loại ánh sáng | LED đỏ (PinPoint) |
| Cấp bảo vệ | IP66 / IP67 |
Đặc điểm nổi bật
-
Ngõ ra NPN (Sinking): Phù hợp với các hệ thống PLC điều khiển theo chuẩn logic NPN phổ biến tại thị trường Nhật Bản và một số hệ thống tự động hóa cũ.
-
Công nghệ PinPoint: Chùm sáng đỏ tập trung, cường độ cao, giúp việc thiết lập cực kỳ dễ dàng và độ chính xác khi phát hiện vật thể nhỏ là rất cao.
-
Loại bỏ nhiễu nền: Khả năng triệt tiêu nền vượt trội, đảm bảo cảm biến chỉ phản hồi với đúng đối tượng cần phát hiện, bỏ qua mọi tác động từ vật thể phía sau.
-
Kích thước “siêu nhỏ”: Thiết kế dòng W4-3 cực kỳ nhỏ gọn, cho phép lắp đặt linh hoạt ngay tại các vị trí khó tiếp cận nhất trong dây chuyền.
Ứng dụng thực tế
-
Sản xuất điện tử: Phát hiện bảng mạch, linh kiện nhỏ trong quá trình lắp ráp.
-
Dây chuyền thực phẩm & dược phẩm: Phát hiện bao bì hoặc sản phẩm trên băng tải ngay cả khi băng tải có màu sắc tương đồng với sản phẩm.
-
Máy đóng gói tự động: Kiểm tra sự có mặt của vật phẩm trong khay hoặc hộp chứa.
Hướng dẫn lắp đặt
-
Điều chỉnh: Sử dụng nút xoay (potentiometer) tích hợp trên thân cảm biến để cài đặt khoảng cách cắt nền (cutoff) chính xác theo nhu cầu thực tế.
-
Đấu nối: Sử dụng giắc cắm M8 4 chân. Lưu ý phân biệt rõ chân NPN để đấu đúng vào module đầu vào PLC (thường là đấu vào chân 0V của tín hiệu).
-
Môi trường: Đảm bảo bề mặt cảm biến sạch sẽ để duy trì hiệu suất quang học ổn định nhất.
