Xi Lanh Khí Nén Hai Ty Tiết Kiệm Không Gian TPC ADQ2A20-5D

1. Giới thiệu sản phẩm

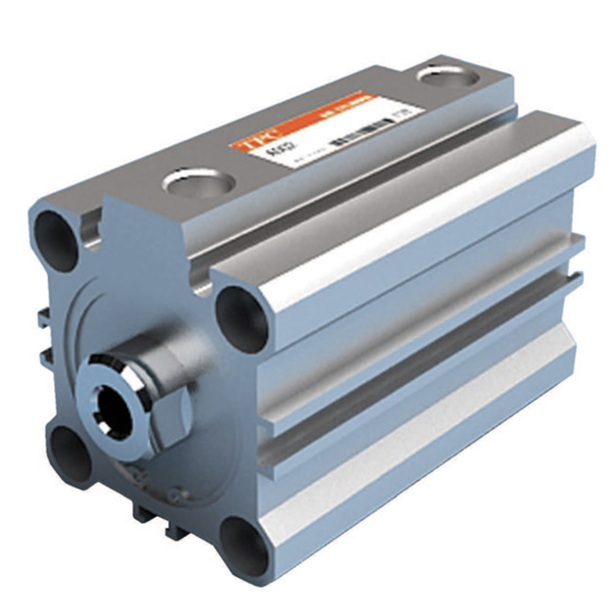

TPC ADQ2A20-5D là dòng xi lanh khí nén thân vuông hai ty siêu ngắn (Compact Twin-Rod Cylinder) thuộc phân khúc thiết bị dẫn động tự động hóa cao cấp của hãng TPC Mechatronics (Hàn Quốc). Thiết bị được thiết kế đặc trưng cho các ứng dụng đòi hỏi chu kỳ đóng cắt cực nhanh, tịnh tiến dứt khoát trong một không gian cực kỳ giới hạn. Với việc tích hợp hai thanh pít-tông (double rod) song song, xi lanh sở hữu khả năng chống xoay trục cơ học tự nhiên mà không cần lắp thêm thanh dẫn hướng cồng kềnh, chịu lực tốt trước các mô-men xoắn lệch tâm phá hủy cơ khí.

Vỏ ngoài của TPC ADQ2A20-5D được đúc bằng hợp kim nhôm khối xử lý bề mặt anod hóa phẳng mịn, giúp tăng độ cứng và kháng mài mòn trong môi trường công nghiệp. Với hành trình siêu ngắn chỉ 5 mm, xi lanh cho thời gian phản hồi gần như tức thì khi được cấp áp lực khí. Thêm vào đó, bên trong pít-tông tích hợp sẵn vòng từ tính mạnh, giúp các cảm biến hành trình dễ dàng scannable vị trí đầu-cuối để truyền tín hiệu phản hồi đồng bộ về bộ điều khiển trung tâm PLC.

2. Thông số kỹ thuật

Thông số kỹ thuật cốt lõi	Chi tiết dữ liệu dẫn động khí nén (Mã hiệu ADQ2A20-5D)
Thương hiệu sản xuất	TPC Mechatronics (Thương hiệu khí nén số 1 Hàn Quốc)
Phân loại thiết bị	Compact Twin-Rod Cylinder (Xi lanh khí nén hai ty vuông)
Đường kính pít-tông (Bore)	$20\text{ mm}$ (Kích thước lòng pít-tông tạo lực đẩy cơ học)
Hành trình hoạt động (Stroke)	$5\text{ mm}$ (Hành trình siêu ngắn, phản hồi siêu tốc dứt khoát)
Kiểu tác động	Double Acting (Tác động kép hai chiều bằng áp lực khí nén)
Cơ chế chống xoay	Thiết kế 2 ty song song bằng thép tôi cứng, giữ tâm thẳng tuyệt đối
Tích hợp cảm biến từ	Có sẵn vòng từ bên trong để dùng với sensor hành trình
Áp suất vận hành an toàn	Từ $0.1\text{ MPa}$ đến $1.0\text{ MPa}$ ($1$ đến $10\text{ bar}$)
Nhiệt độ vận hành	Từ $-10^\circ\text{C}$ đến $60^\circ\text{C}$ (Vận hành trơn tru, không đóng băng)

3. Ứng dụng thực tế

• Cơ cấu dập ghim, đánh dấu hoặc kẹp nhả phôi siêu tốc: Với hành trình chỉ $5\text{ mm}$, TPC ADQ2A20-5D hoạt động giống như một cơ cấu kích nổ bằng khí nén, ứng dụng rất mạnh trong các máy dập tem nhãn, đầu kẹp nhanh linh kiện trên mâm xoay tự động. Kết cấu hai ty giữ cho bề mặt tiếp xúc của đầu dập luôn phẳng mịn, không bị lệch góc nghiêng.

• Đồ gá (Jig) khóa chốt cố định trong buồng máy test: Thiết kế compact vuông vắn siêu tiết kiệm layout diện tích giúp kỹ sư dễ dàng tích hợp xi lanh vào các cụm Jig kiểm tra bo mạch điện tử nhỏ hẹp. Khi xả khí, xi lanh đẩy chốt khóa dứt khoát để giữ chặt khay mạch, giúp hệ thống đo đạc scannable tín hiệu chính xác và hỗ trợ người vận hành dễ dàng bảo trì an toàn từ xa.
