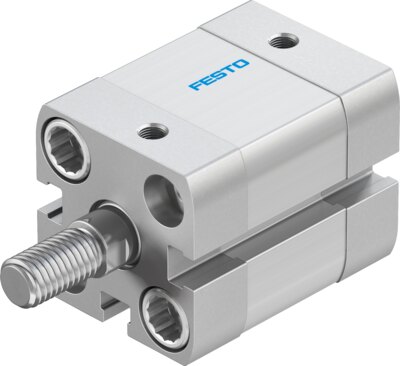

Xi Lanh Khí Nén Thân Vuông Cao Cấp Festo ADN-20-10-A-P-A

1. Giới thiệu sản phẩm

Festo ADN-20-10-A-P-A là dòng xi lanh khí nén thân vuông siêu nhỏ gọn (Compact Cylinder) phân khúc hi-end, được nghiên cứu và chế tạo bởi tập đoàn Festo (Đức) — thương hiệu thiết bị tự động hóa và khí nén dẫn đầu thế giới về chất lượng và độ chính xác cơ khí. Thiết bị đóng vai trò là cơ cấu chấp hành tịnh tiến cao cấp, chuyển đổi áp lực khí nén thành lực đẩy cơ học dứt khoát. Nhờ thiết kế tối giản chiều dài thân tiêu chuẩn ISO 21287, sản phẩm là giải pháp công nghệ đỉnh cao giúp tối ưu hóa layout không gian trong các buồng máy tự động hóa đòi hỏi độ bền bỉ tuyệt đối.

Điểm vượt trội làm nên đẳng cấp của mã hiệu Festo ADN-20-10-A-P-A nằm ở sự kết hợp các công nghệ phớt bọc và giảm chấn độc quyền. Thân vỏ xi lanh được đúc từ hợp kim nhôm nguyên khối anod hóa phẳng mịn bóng bẩy, có khả năng chống chịu lực băm xung tần số cao vượt trội. Với thiết kế tuân thủ nghiêm ngặt các tiêu chuẩn an toàn công nghiệp châu Âu, dòng xi lanh này mang lại chu kỳ chuyển động thẳng tuyệt đối, triệt tiêu hiện tượng sụt áp động học và rò rỉ khí, đảm bảo vận hành ổn định suốt chu kỳ vòng đời hệ thống.

2. Giải mã ký hiệu mã sản phẩm

Mỗi ký tự trong mã hiệu ADN-20-10-A-P-A đại diện cho một đặc tính kỹ thuật tinh chuẩn từ nhà sản xuất Festo:

• ADN: Dòng xi lanh thân vuông compact tiêu chuẩn quốc tế ISO 21287.

• 20: Đường kính pít-tông (Bore) là $20\text{ mm}$.

• 10: Hành trình hoạt động (Stroke) tịnh tiến là $10\text{ mm}$.

• A: Đầu ty pít-tông có ren ngoài (Male thread) thuận tiện liên kết cơ khí dứt khoát.

• P: Hệ thống giảm chấn bằng các vòng đệm đàn hồi ở cả hai đầu (Elastic cushioning rings/plates) giúp triệt tiêu lực va đập khi pít-tông đi hết hành trình.

• A: Tích hợp sẵn vòng từ tính mạnh mẽ bên trong pít-tông (Position sensing) để scannable vị trí thông qua các cảm biến tiệm cận của Festo (như dòng SMT/SME).

3. Thông số kỹ thuật

Thông số kỹ thuật cốt lõi	Chi tiết dữ liệu dẫn động khí nén (Mã hiệu ADN-20-10-A-P-A)
Thương hiệu sản xuất	Festo AG & Co. KG (Đức)
Phân loại thiết bị	Compact Cylinder (Xi lanh khí nén thân vuông tiêu chuẩn ISO 21287)
Đường kính pít-tông (Bore)	$20\text{ mm}$ (Kích thước tạo lực đẩy cơ học tiêu chuẩn)
Hành trình hoạt động (Stroke)	$10\text{ mm}$ (Hành trình ngắn, phản hồi siêu tốc dứt khoát)
Kiểu tác động	Double Acting (Tác động kép hai chiều bằng khí nén)
Cơ chế giảm chấn (P)	Vòng đệm đàn hồi giảm chấn hai đầu, chạy êm ái, chống mỏi cơ học
Giám sát hành trình (A)	Tích hợp sẵn vòng từ tính để gắn cảm biến dòng SMT / SME
Áp suất vận hành an toàn	Từ $0.06\text{ MPa}$ đến $1.0\text{ MPa}$ ($0.6$ đến $10\text{ bar}$)
Nhiệt độ vận hành	Từ $-20^\circ\text{C}$ đến $80^\circ\text{C}$ (Khả năng chịu nhiệt cực tốt)

4. Ứng dụng thực tế

• Cơ cấu dập gạt, chốt chặn tốc độ cao trên băng tải dược phẩm, thực phẩm: Nhờ đáp ứng các tiêu chuẩn vệ sinh và an toàn khắt khe của Đức, Festo ADN-20-10-A-P-A được ứng dụng phổ biến để làm chốt chặn khay hàng, đóng nắp chai hoặc gạt phân loại sản phẩm dứt khoát trên các chuyền đóng gói công nghệ cao. Cơ cấu giảm chấn P giúp giảm tiếng ồn nhà xưởng hiệu quả.

• Đồ gá (Jig) kẹp phôi chính xác cao trong buồng máy CNC/máy test: Thiết kế thân vuông phẳng mịn giúp tối ưu layout không gian nhỏ hẹp. Khi xả khí, xi lanh ép chặt để giữ mạch điện tử hoặc chi tiết cơ khí tinh vi. Vòng từ tính gửi dữ liệu hành trình về PLC nhịp nhàng, giúp hệ thống scannable trạng thái chuẩn xác tuyệt đối và hỗ trợ kỹ sư dễ dàng bảo trì từ xa.
