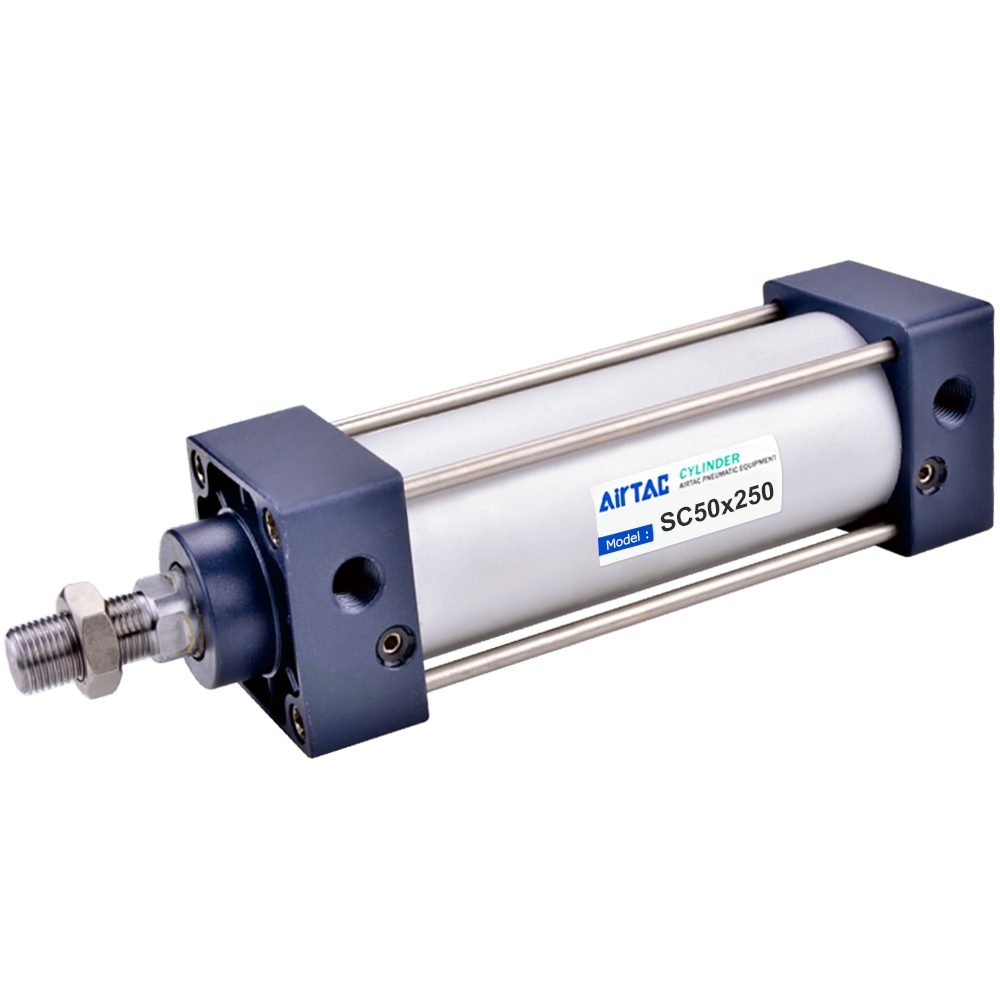

Xi lanh khí SC 50x250S

Xi lanh khí nén có từ SC 50x250S chính hãng, đường kính 50mm, hành trình dài 250mm, vỏ hợp kim nhôm chịu lực, hỗ trợ gắn cảm biến hành trình thông minh.

GIÁ : 000 VND

Liên hệ (zalo): 0973786637

Liên hệ (zalo): 0971893927

Nhấp vào đây để kết bạn Zalo với 0973786637 Nhấp vào đây để kết bạn Zalo với 0971893927

Xi Lanh Khí SC 50x250S

1. Giới thiệu sản phẩm

Xi lanh khí SC 50x250S là dòng thiết bị truyền động khí nén thân vuông cao cấp, được tích hợp sẵn vòng từ tính (nam châm ngầm) bên trong piston. Ký tự “S” ở cuối mã sản phẩm là một đặc điểm kỹ thuật quan trọng, cho phép xi lanh kết hợp hoàn hảo với các dòng cảm biến từ gắn ngoài thân (như CS1-F, D-M9B). Sự kết hợp này giúp nhận diện chính xác vị trí tịnh tiến của ty trục và truyền tín hiệu phản hồi trực tiếp về tủ điều khiển PLC. Với đường kính lòng 50mm và hành trình dài lên đến 250mm, thiết bị vận hành theo cơ chế tác động kép (Double Acting), mang lại lực đẩy kéo tuyến tính mạnh mẽ, chính xác trên một quãng đường dài cho các hệ thống tự động hóa công nghiệp.

2. Thông số kỹ thuật

Thông số kỹ thuật Chi tiết
Dòng sản phẩm SC Series (Xi lanh khí nén vuông tiêu chuẩn)
Mã thông số SC 50x250S
Tính năng đặc biệt (S) Tích hợp sẵn vòng từ tính bên trong (Built-in Magnet)
Đường kính pittông (Bore) 50 mm
Hành trình đẩy (Stroke) 250 mm (Hành trình dài chuyên dụng)
Kiểu tác động Tác động kép (Double Acting)
Môi chất hoạt động Khí nén sạch (Đã qua bộ lọc và bôi trơn bằng dầu phun sương)
Áp suất vận hành lý tưởng 0.1 MPa đến 0.9 MPa (1 $kg/cm^2$ đến 9 $kg/cm^2$)
Áp suất chịu đựng tối đa 1.35 MPa (13.5 $kg/cm^2$)
Nhiệt độ hoạt động -5°C đến 70°C (Không đóng băng)
Kiểu giảm chấn Giảm chấn bằng khí nén điều chỉnh được ở hai đầu hành trình
Kích thước cổng ren G1/4″ (Ren 13mm)

3. Ứng dụng thực tế

  • Hệ thống điều khiển tự động hóa PLC: Nhờ tích hợp vòng từ hành trình dài, thiết bị phối hợp nhịp nhàng với cảm biến để báo trạng thái giới hạn hành trình co/duỗi về bo mạch điều khiển, giúp đồng bộ hóa các công đoạn tiếp theo trong dây chuyền.

  • Cơ cấu đẩy phôi hành trình dài: Với hành trình 250mm, xi lanh được dùng nhiều để đẩy dịch chuyển phôi gỗ, phôi nhôm, thanh kim loại hoặc đẩy các hộp sản phẩm, thùng hàng từ băng tải chính sang các làn phân tách.

  • Đóng mở cửa xả Silo thông minh: Lắp đặt tại các cửa xả liệu của bồn chứa nguyên liệu dải trung bình (như hạt nhựa, nông sản, thức ăn chăn nuôi) để đóng mở bướm van, đồng thời kiểm soát chính xác trạng thái đóng/mở hoàn toàn qua cảm biến.

  • Cơ cấu nâng hạ và tay gá máy: Tích hợp trong các máy móc ngành đóng gói, chế biến gỗ hoặc cơ khí chế tạo để làm cụm nâng hạ bàn gá nâng nhẹ, cơ cấu chấn gấp bao bì hoặc tay máy kéo tịnh tiến linh kiện.
