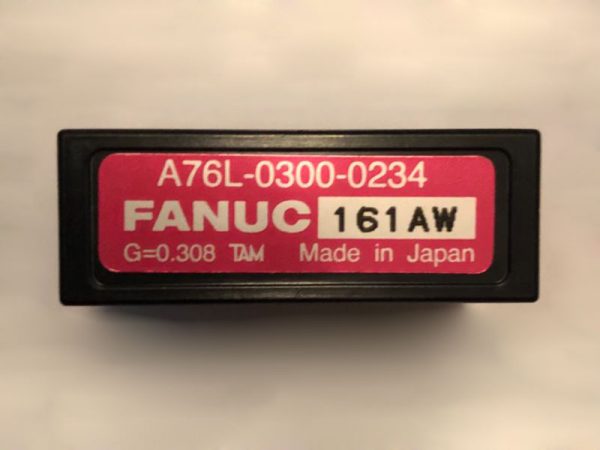

Biến dòng FANUC A76L-0300-0234

A76L-0300-0234 là cảm biến dòng chuyên dụng của Fanuc, đóng vai trò quan trọng trong việc giám sát và bảo vệ hệ thống servo, giúp điều khiển động cơ vận hành ổn định và chính xác trong máy CNC.

GIÁ : 000 VND

Liên hệ (zalo): 0972929827

Nhấp vào đây để kết bạn Zalo với 0972929827

Sản phẩm vừa được xem
  • BỘ CẢM BIẾN LỰC LOADCELL CURIOSITY Curiotec DBCD-250L BỘ CẢM BIẾN LỰC LOADCELL CURIOSITY Curiotec DBCD-250L
  • BỘ MÃ HÓA XUNG ROTARY ENCODER E6C2-CWZ1X 300P/R BỘ MÃ HÓA XUNG ROTARY ENCODER E6C2-CWZ1X 300P/R
  • MÀN HÌNH HMI OMRON NS5-SQ10-V2 MÀN HÌNH HMI OMRON NS5-SQ10-V2
  • Màn hình HMI HMI PWS1711-STN Màn hình HMI HMI PWS1711-STN
  • Cảm Biến Dòng Điện Hall JCE400-FTS Cảm Biến Dòng Điện Hall JCE400-FTS
  • Bộ Mã Hóa Tín Hiệu Quay Koyo Encoder TRD-2E500B Bộ Mã Hóa Tín Hiệu Quay Koyo Encoder TRD-2E500B
  • Rơ Le Bán Dẫn 2 Pha (Dual SSR) Celduc SOB942660 Rơ Le Bán Dẫn 2 Pha (Dual SSR) Celduc SOB942660
  • Màn Hình LCD Sharp LM32C04P Màn hình LCD công nghiệp Sharp HMI LM8V31
  • BỘ MÃ HÓA XUNG ROTARY ENCODER KOYO TRD-2E500B BỘ MÃ HÓA XUNG ROTARY ENCODER KOYO TRD-2E500B
  • Phụ kiện motor servo, bộ mã hóa encoder EF80P8L2000Z5L15X3PR Phụ kiện motor servo, bộ mã hóa encoder EF80P8L2000Z5L15X3PR
  • Mô tả

THÔNG TIN KỸ THUẬT: FANUC A76L-0300-0234

Thiết bị FANUC A76L-0300-0234 là một linh kiện cảm biến dòng điện (Current Sensor/Transducer) chuyên dụng, được sử dụng rộng rãi trong các bộ điều khiển động cơ Servo và biến tần (Spindle Drive) của hệ thống máy CNC Fanuc.

1. Bản chất thiết bị

Linh kiện này thường được tích hợp trực tiếp trên bo mạch điều khiển công suất (Servo Amplifier/Drive) của Fanuc. Chức năng cốt lõi của nó là:

  • Giám sát dòng điện: Đo lường dòng điện chạy qua các pha của động cơ hoặc các tầng công suất.

  • Phản hồi thời gian thực: Cung cấp tín hiệu phản hồi chính xác về cho vi xử lý để thực hiện các vòng lặp điều khiển PID (tốc độ, vị trí, momen).

  • Bảo vệ hệ thống: Phát hiện tức thời tình trạng quá dòng (Overcurrent) hoặc ngắn mạch để ngắt lệnh điều khiển, bảo vệ các linh kiện công suất đắt tiền như IGBT/IPM bên trong bộ drive.

2. Các thông số kỹ thuật đặc thù

  • Mã nhà sản xuất: Đây là mã phụ tùng riêng biệt (Part Number) của Fanuc, không phải mã thương mại thông dụng (như các dòng cảm biến của LEM hay Honeywell). Do đó, việc thay thế phải tuân thủ nghiêm ngặt mã này để đảm bảo độ chính xác về tỉ số đo và dải đo.

  • Công nghệ: Thường dựa trên nguyên lý Hiệu ứng Hall (Hall Effect) – cho phép cách ly điện hoàn toàn giữa mạch đo (dòng điện động cơ) và mạch điều khiển (điện áp thấp), giúp tránh nhiễu chéo từ môi trường công nghiệp khắc nghiệt.

3. Nguyên nhân gây hỏng và lưu ý

Vì đây là linh kiện điện tử tinh vi, các lỗi thường gặp bao gồm:

  • Quá tải nhiệt: Do bo mạch tản nhiệt kém hoặc bụi bẩn bám dính gây nóng linh kiện trong thời gian dài.

  • Xung điện áp: Bị hỏng do các cú sốc điện từ lưới điện hoặc từ chính động cơ phản hồi ngược về.

  • Độ ẩm/Oxy hóa: Môi trường nhà xưởng có độ ẩm cao hoặc hơi dầu/hóa chất làm ăn mòn các chân tiếp xúc trên bo mạch.

4. Hướng dẫn kiểm tra nhanh

Nếu máy báo lỗi liên quan đến trục (Axis alarm, Spindle alarm) hoặc lỗi quá dòng (Overcurrent alarm):

  1. Kiểm tra nguồn: Đảm bảo bo mạch được cung cấp đúng điện áp nguồn nuôi cảm biến (thường là ±15VDC).

  2. Đo tín hiệu: Sử dụng dao động ký (Oscilloscope) để đo tín hiệu đầu ra của cảm biến. Nếu tín hiệu bị phẳng, nhiễu quá mức hoặc lệch DC offset lớn so với tài liệu hướng dẫn bảo trì của Fanuc, khả năng cao cảm biến đã hỏng.

  3. Thay thế: Vì đây là linh kiện được gắn cố định (hàn hoặc cắm trên mạch), việc thay thế yêu cầu kỹ năng hàn mạch chuyên nghiệp để tránh làm hỏng các đường mạch đồng mỏng manh trên board Fanuc.
