Bộ Cách Ly Quang Điện Weidmüller 8950720000

1. Giới thiệu sản phẩm

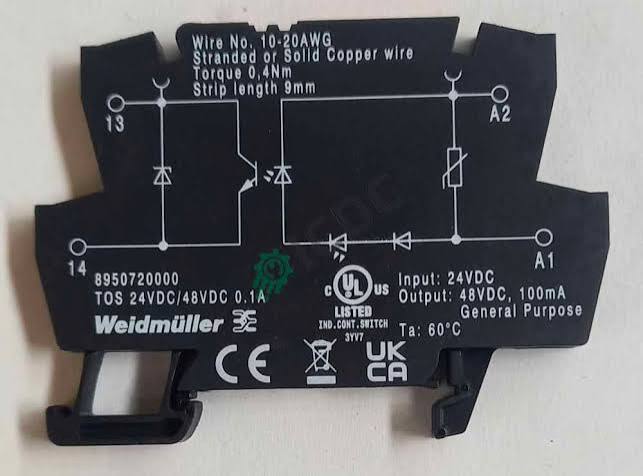

Weidmüller 8950720000 (Mã sản phẩm: TOS 24VDC 48VDC 0.1A) là dòng bộ cách ly quang điện (Optocoupler) hay rơ-le bán dẫn mỏng cao cấp thuộc sê-ri TERMOPTO của tập đoàn Weidmüller (Đức). Thiết bị đóng vai trò là mạch cầu nối trung gian, nhận tín hiệu kích điều khiển điện áp 24 VDC ở phía ngõ vào (Input) để đóng ngắt tải dòng điện một chiều dải từ 5 VDC đến 48 VDC với dòng định mức tối đa 100 $mA$ ($0.1\text{ A}$) ở phía ngõ ra (Output). Điểm vượt trội của mã hàng 8950720000 nằm ở cơ chế cách ly quang điện tuyệt đối giữa mạch điều khiển nội bộ và môi trường hiện trường khắc nghiệt. Nhờ sử dụng linh kiện bán dẫn chất lượng cao thay thế cho tiếp điểm cơ khí truyền thống, thiết bị triệt tiêu hoàn toàn hiện tượng hồ quang, không bị mài mòn theo thời gian, vận hành không tiếng động và đạt tốc độ phản hồi cực nhanh. Với phom dáng thiết kế dạng siêu mỏng chỉ 6.1 mm, tích hợp sẵn đèn LED chỉ thị và cơ chế bắt vít chắc chắn, sản phẩm là giải pháp hoàn hảo để đệm tín hiệu, chuyển đổi cấp điện áp và bảo vệ an toàn cho các ngõ ra Digital của hệ thống PLC/DCS.

2. Thông số kỹ thuật

Thông số kỹ thuật	Chi tiết
Thương hiệu	Weidmüller (Đức)
Mã số đặt hàng (Part No.)	8950720000 (TOS 24VDC 48VDC 0.1A)
Loại thiết bị	Bộ cách ly quang điện / Rơ-le bán dẫn mỏng (Optocoupler Block)
Điện áp ngõ vào (Input)	24 VDC (Dải cho phép từ 19.2 VDC đến 28.8 VDC)
Dòng tiêu thụ ngõ vào	$\approx$ 7 mA
Điện áp đóng ngắt ngõ ra	Dải rộng từ 5 VDC đến 48 VDC (Tải một chiều DC)
Dòng tải ngõ ra cực đại	100 mA ($0.1\text{ A}$ – Phù hợp cho mạch tín hiệu, tải nhỏ)
Thời gian đáp ứng ($T_{resp}$)	Thời gian bật: $\le 13\text{ }\mu\text{s}$ | Thời gian tắt: $$\le 42\text{ }\mu\text{s$ (Siêu tốc)
Điện áp cách ly an toàn	2.500 V (Mạch ngõ vào – Mạch ngõ ra)
Kiểu lắp đặt vật lý	Gắn trực tiếp trên thanh DIN Rail chuẩn TS 35
Kiểu đấu nối dây	Cầu đấu bắt vít (Screw connection) chắc chắn, chống lỏng dây
Cấp độ bảo vệ vỏ	IP20 (Thiết kế an toàn chống chạm tay trực tiếp)
Tiêu chuẩn chất lượng	Đạt chứng nhận quốc tế cao cấp CE, cULus, EAC, chuẩn IEC 60947-5-1

3. Ứng dụng thực tế

• Đệm tín hiệu và bảo vệ ngõ ra PLC (Digital Output): Các ngõ ra Transistor của bộ điều khiển PLC vô cùng nhạy cảm và dễ hỏng hóc do xung ngược dốc đứng từ thiết bị ngoại vi ngoài hiện trường. Weidmüller 8950720000 được lắp trung gian gánh dòng, nếu xảy ra sự cố ngắn mạch, thiết bị sẽ hy sinh chặn đứng xung điện, bảo vệ an toàn cho module PLC đắt giá.

• Chuyển đổi cấp điện áp điều khiển (Level Shifter): Ứng dụng để đồng bộ hóa tín hiệu khi hệ thống sử dụng các thiết bị không cùng điện áp. Cụm kích ngõ vào nhận lệnh từ PLC dải tiêu chuẩn 24VDC, nhưng ngõ ra có thể đóng ngắt các mạch logic dải 5VDC của vi xử lý hoặc mạch sensor dải 12VDC, 48VDC một cách mượt mà và dốc bén.

• Đóng ngắt tải DC tần suất cao (Xung điều khiển): Nhờ tốc độ đóng ngắt tính bằng micro giây ($\mu\text{s}$), thiết bị thay thế hoàn hảo cho rơ-le kiếng cơ khí trong các ứng dụng đóng ngắt xi-lanh khí nén hành trình nhanh, đèn led tủ điện, hoặc các van solenoid công suất nhỏ vận hành liên tục 24/7.

• Tối ưu hóa không gian tủ điện mỏng: Bề dày siêu mỏng chỉ 6.1mm của Weidmüller cho phép kỹ sư ghép nối sát nhau hàng chục bộ trên cùng một thanh cài, tiết kiệm đến 70% diện tích không gian tủ điện so với việc dùng rơ-le kiếng truyền thống.
