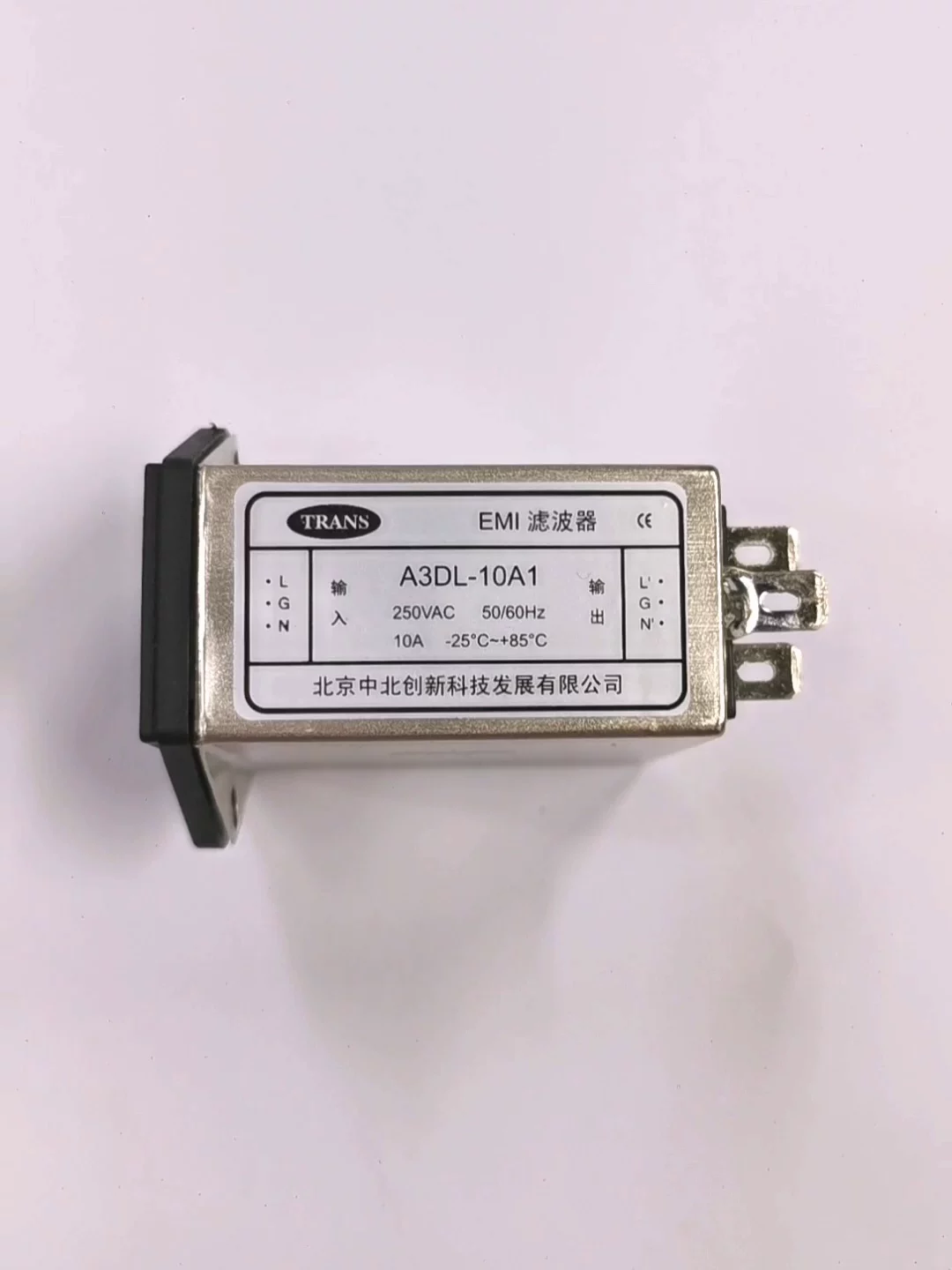

Bộ Lọc Nhiễu Điện Từ EMI TRANS A3DL-10A1

1. Giới thiệu sản phẩm

TRANS A3DL-10A1 là bộ lọc nhiễu tín hiệu điện từ (EMI Power Line Filter) phân khúc công nghiệp. Thiết bị đóng vai trò là “màng lọc” kết nối nối tiếp ở đầu nguồn vào của thiết bị, thực hiện nhiệm vụ triệt tiêu các dải nhiễu tần số cao (RFI/EMI), nhiễu xung điện từ do biến tần, nguồn xung hoặc các thiết bị công suất lớn sinh ra trên đường dây điện lưới.

Việc trang bị bộ lọc A3DL-10A1 giúp dòng điện $220\text{ VAC}$ đi vào máy móc trở nên “sạch” và ổn định hơn, bảo vệ các bo mạch vi điều khiển, PLC, cảm biến nhạy cảm không bị treo, giật hoặc báo lỗi ảo trong quá trình vận hành. Thân vỏ kim loại sáng bóng giúp tản nhiệt tốt và tăng khả năng bọc kim chống nhiễu bức xạ ra xung quanh.

2. Thông số kỹ thuật ghi trên nhãn

Thông số kỹ thuật	Chi tiết dữ liệu thực tế trên sản phẩm
Thương hiệu / Hãng SX	TRANS (北京中北创新科技发展有限公司 – Bắc Kinh, Trung Quốc)
Chủng loại thiết bị	EMI Filter / EMI 滤波器 (Bộ lọc nhiễu điện từ)
Mã hiệu sản phẩm	A3DL-10A1
Điện áp định mức	$250\text{ VAC}$ (Hoạt động hoàn hảo ở lưới điện $220\text{V}$ Việt Nam)
Tần số lưới điện	$50/60\text{ Hz}$
Dòng điện định mức	$10\text{ A}$ (Chịu tải tối đa cho thiết bị công suất dưới khoảng $2.200\text{ W}$)
Dải nhiệt độ hoạt động	Từ $-25^\circ\text{C}$ đến $+85^\circ\text{C}$
Tiêu chuẩn chất lượng	Đạt chứng nhận CE và CQC

3. Sơ đồ và cách đấu nối dây (In/Out)

Dựa vào sơ đồ nguyên lý in trên mặt sản phẩm, việc đấu nối được chia rõ ràng làm 2 bên:

• Bên Đầu vào (输入 – Input): Kết nối với nguồn điện lưới $220\text{ VAC}$ cấp vào.

  • L: Dây pha (Hot/Live)

  • G: Dây tiếp địa (Ground/Earth – Rất quan trọng để xả nhiễu)

  • N: Dây trung tính (Neutral)

• Bên Đầu ra (输出 – Output): Kết nối tới tải (Bo mạch, PLC, nguồn 24V, biến tần…).

  • L’: Dây pha sau khi đã lọc nhiễu

  • G’: Tiếp địa đầu ra

  • N’: Dây trung tính sau khi đã lọc nhiễu

4. Ứng dụng thực tế

• Lọc nguồn sạch cho tủ điện điều khiển PLC, CNC và máy móc chính xác: Lắp ở đầu nguồn cấp vào cho bộ nguồn xung $24\text{V}$ hoặc PLC để tránh việc các thiết bị này bị reset bất ngờ do hiện tượng sụt áp ngắn hạn hoặc xung nhiễu tần số cao trên lưới điện nhà xưởng.

• Chống nhiễu ngược từ biến tần / Servo ra hệ thống: Lắp ngay trước nguồn cấp của các thiết bị phát sinh nhiễu cao để chặn nhiễu điện từ lan truyền ngược lại làm ảnh hưởng tới các thiết bị điện tử khác dùng chung đường dây.
