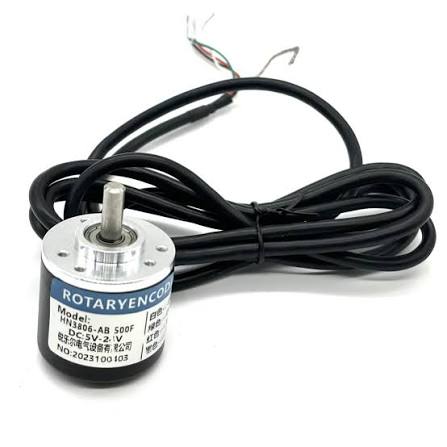

Bộ Mã Hóa Vòng Quay Encoder HN3806-AB-1000N

1. Giới thiệu sản phẩm

HN3806-AB-1000N là bộ mã hóa vòng quay tương đối (Incremental Rotary Encoder) phổ biến trong các ứng dụng đo lường và điều khiển chuyển động công nghiệp. Thiết bị có chức năng chuyển đổi chuyển động quay cơ học của trục thành các xung điện vuông để đo tốc độ quay, vị trí, khoảng cách hoặc góc quay của động cơ và cơ cấu máy.

Sản phẩm sở hữu độ phân giải 1000 xung/vòng (1000 PPR) với 2 kênh tín hiệu ngõ ra A và B lệch pha 90°, giúp xác định chính xác cả tốc độ lẫn chiều quay của trục. Thiết bị có thiết kế vỏ hợp kim nhôm chắc chắn, đường kính thân 38mm, trục đặc 6mm, ngõ ra NPN Cực thu hở (Open Collector), thích hợp tích hợp với vi điều khiển, PLC và các bộ đếm xung tốc độ cao.

2. Thông số kỹ thuật

Thông số kỹ thuật Chi tiết dữ liệu
Mã sản phẩm HN3806-AB-1000N
Loại thiết bị Encoder quay tương đối (Incremental Rotary Encoder)
Độ phân giải (PPR) 1000 xung / vòng (1000 Pulses Per Revolution)
Tín hiệu ngõ ra Kênh A, Kênh B (Lệch pha nhau 90°)
Dạng ngõ ra (Output Type) NPN Cực thu hở (NPN Open Collector)
Điện áp nguồn cấp DC 5V – 24V
Đường kính thân / Đường kính trục Thân 38mm / Trục đặc 6mm
Tốc độ quay tối đa 5000 – 6000 vòng/phút (RPM)
Tần số đáp ứng 0 ~ 100 kHz
Sơ đồ màu dây chuẩn Nâu (Vcc), Đen (GND), Tím/Xanh dương (Kênh A), Trắng (Kênh B)

3. Danh sách các mã hãng đang cung cấp

  • HN3806-AB-1000N: Dòng độ phân giải 1000 PPR, ngõ ra NPN Open Collector (Chuẩn phổ biến nhất).

  • HN3806-AB-600N: Dòng độ phân giải 600 PPR, ngõ ra NPN Open Collector.

  • HN3806-AB-400N: Dòng độ phân giải 400 PPR, ngõ ra NPN Open Collector.

  • HN3806-AB-360N: Dòng độ phân giải 360 PPR, ngõ ra NPN Open Collector.

  • HN3806-AB-1000G: Dòng độ phân giải 1000 PPR, ngõ ra Push-Pull / HTL.

4. Ứng dụng thực tế

  • Đo tốc độ & Vị trí động cơ: Phản hồi tốc độ và vị trí chính xác cho động cơ DC, động cơ bước (Stepper Motor) và Servo trong hệ thống điều khiển vòng kín.

  • Hệ thống băng tải & Đo chiều dài: Lắp đặt cùng bánh xe đo (Measuring Wheel) để tính chiều dài vật liệu trong máy cắt sắt, máy cắt gỗ, máy dệt và dây chuyền đóng gói.

  • Cánh tay Robot & Máy CNC: Giám sát góc quay, tọa độ di chuyển của các trục máy công cụ CNC, máy in 3D và các mô hình tự động hóa.
