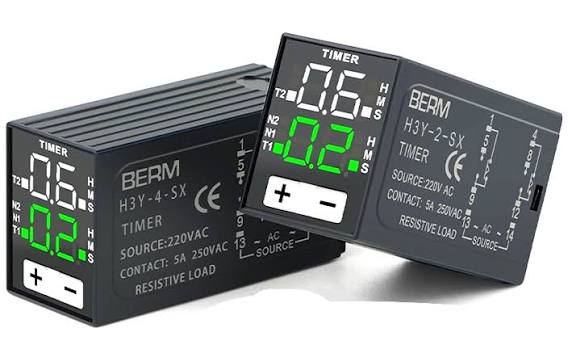

Bộ Rơ-Le Thời Gian Bán Dẫn BERM H3Y-4-SX

Bộ rơ-le thời gian BERM H3Y-4-SX chính hãng, cấu hình 4 cặp tiếp điểm 3A, mạch bán dẫn tạo trễ On-Delay chính xác cao, lắp đế cắm PYF14A gắn thanh DIN Rail tối ưu.

GIÁ : 000 VND

Liên hệ (zalo): 0972929827

Nhấp vào đây để kết bạn Zalo với 0972929827

Sản phẩm vừa được xem
  • Màn Hình LCD Sharp LM32C04P Màn hình LCD công nghiệp Sharp HMI LQ12S31
  • BỘ MÃ HÓA XUNG ROTARY ENCODER TRD-N1000-RZ BỘ MÃ HÓA XUNG ROTARY ENCODER TRD-N1000-RZ
  • Phụ kiện motor servo, bộ mã hóa encoder EF80P6C1024Z5L8X3PR.239 Phụ kiện motor servo, bộ mã hóa encoder EF80P6C1024Z5L8X3PR.239
  • Màn Hình LCD Sharp LM32C04P Màn hình LCD công nghiệp Sharp HMI LQ12S56
  • QUẠT LÀM MÁT HIỆU SUẤT CAO TỐC ĐỘ CAO E1232L12B5AS-00 QUẠT LÀM MÁT HIỆU SUẤT CAO TỐC ĐỘ CAO E1232L12B5AS-00
  • Phụ kiện motor servo, bộ mã hóa encoder EF80P6C1000Z5L14X3PR3 Phụ kiện motor servo, bộ mã hóa encoder EF80P6C1000Z5L14X3PR3
  • Cảm Biến Quang Điện Optex FA C2DM-11N Cảm Biến Quang Điện Optex FA C2DM-11N
  • Màn Hình LCD Sharp LM32C04P Màn hình LCD công nghiệp Sharp HMI LQ104V7DSO1
  • Động Cơ Giảm Tốc BLDC 37GB3525 (12V / 24V) Động Cơ Giảm Tốc BLDC 37GB3525 (12V / 24V)
  • QUẠT LÀM MÁT HIỆU SUẤT CAO TỐC ĐỘ CAO E1540H12B7AS-00 QUẠT LÀM MÁT HIỆU SUẤT CAO TỐC ĐỘ CAO E1540H12B7AS-00
  • Mô tả

Bộ Rơ-Le Thời Gian Bán Dẫn BERM H3Y-4-SX

1. Giới thiệu sản phẩm

BERM H3Y-4-SX là dòng rơ-le thời gian bán dẫn (Solid-State Timer / On-Delay Timer) cấu hình cao, được nghiên cứu và chế tạo bởi BERM – thương hiệu uy tín chuyên sâu về linh kiện đóng ngắt và thiết bị điều khiển tự động hóa công nghiệp. Thiết bị đóng vai trò là mạch trì hoãn và phân phối xung lực dốc bén, thực hiện nhiệm vụ đếm ngược thời gian từ lúc nhận được tín hiệu kích ngõ vào, sau đó tự động chuyển đổi trạng thái hệ thống tiếp điểm ngõ ra để điều khiển đồng thời nhiều công đoạn vận hành độc lập.

Điểm vượt trội cốt lõi của mã sản phẩm H3Y-4-SX nằm ở cấu trúc nâng cấp lên tới 4 cặp tiếp điểm chuyển đổi (4 DPDT) trong một phom dáng Slim siêu nhỏ gọn. Nhờ tích hợp mạch đếm bán dẫn IC thế mới, thiết bị đạt độ chính xác lặp lại tuyệt đối, triệt tiêu hoàn toàn các sai số cơ học theo thời gian. Với thiết kế chân cắm dạng phích (Plug-in) tiện lợi, núm xoay điều chỉnh dải thời gian mịn màng trực quan cùng hệ thống đèn LED đôi chỉ thị trạng thái, sản phẩm là giải pháp tối ưu để thiết lập các mạch logic khóa chéo phức tạp mà vẫn tiết kiệm không gian diện tích tủ điện.

2. Thông số kỹ thuật

Thông số kỹ thuật Chi tiết
Thương hiệu BERM
Model sản phẩm H3Y-4-SX (Thuộc sê-ri rơ-le thời gian cỡ nhỏ đa tiếp điểm)
Loại thiết bị Rơ-le thời gian bán dẫn chế độ trễ đóng (On-Delay Timer)
Cấu hình tiếp điểm 4 cặp tiếp điểm chuyển đổi độc lập (4 NO / 4 NC)
Khả năng chịu tải tiếp điểm 250 VAC / 3A hoặc 30 VDC / 3A (Tải thuần trở – Resistive Load)
Điện áp nguồn cấp ($U_s$) 24 VDC hoặc 220 VAC (Tùy chọn phiên bản theo mã đặt hàng)
Dải thời gian cài đặt Đa dạng dải tuyến tính (Ví dụ: 1s, 5s, 10s, 30s, 60s, 3m, 5m, 10m, 30m, 60m)
Sai số lặp lại (Repeat Error) $\le 1\%$ (Độ chính xác đếm ngược vi mô tuyệt vời)
Đèn LED hiển thị 2 đèn LED: LED Đỏ (Cấp nguồn PW) và LED Xanh (Trạng thái ngõ ra OUT)
Kiểu gá lắp vật lý Cắm chân rơ-le lên đế (Socket) mã PYF14A gắn thanh DIN Rail 35 mm
Tuổi thọ cơ học $\ge 10.000.000$ lần đóng ngắt hành trình

3. Ứng dụng thực tế

  • Mạch điều khiển phân phối đa nhánh dốc bén: Nhờ sở hữu 4 cặp tiếp điểm độc lập, H3Y-4-SX có thể kích hoạt hoặc ngắt đồng thời 4 thiết bị ngoại vi khác nhau (như đèn báo, còi hú, cuộn hút khởi động từ và van khí nén) tại cùng một thời điểm sau khi hết thời gian trễ, giúp đơn giản hóa mạch dây điện thay vì phải dùng thêm rơ-le trung gian gánh dòng.

  • Điều khiển trình tự dốc cao cho máy đóng gói và dán nhãn: Tích hợp trong các dây chuyền phân loại sản phẩm, máy ép vỉ thuốc, máy đóng chai tự động. Rơ-le tạo độ trễ mịn màng giữa hành trình hạ khuôn dập và hành trình đẩy phôi, đảm bảo sản phẩm ra lò không bị móp méo hay lệch vị trí.

  • Mạch khóa chéo an toàn kết hợp cùng PLC: Đóng vai trò là mạch tạo trễ phần cứng (Hardware Timer) dự phòng độc lập song song với chương trình phần mềm của PLC. Trong các hệ thống nâng hạ cabin hoặc lò hơi nguy hiểm, rơ-le thời gian 4 tiếp điểm giúp khóa chéo cơ điện an toàn tuyệt đối, ngăn hiện tượng xung đột lệnh điều khiển.

  • Hệ thống xử lý nước và lọc bụi công nghiệp: Ứng dụng để thiết lập chu kỳ xả rửa màng lọc định kỳ. Sau khi hệ thống bơm áp lực hoạt động hết thời gian quy định, rơ-le thời gian sẽ chuyển đổi tiếp điểm để đóng bơm chính, đồng thời kích mở van xả cặn và quạt hút gió tản nhiệt một cách đồng bộ.
