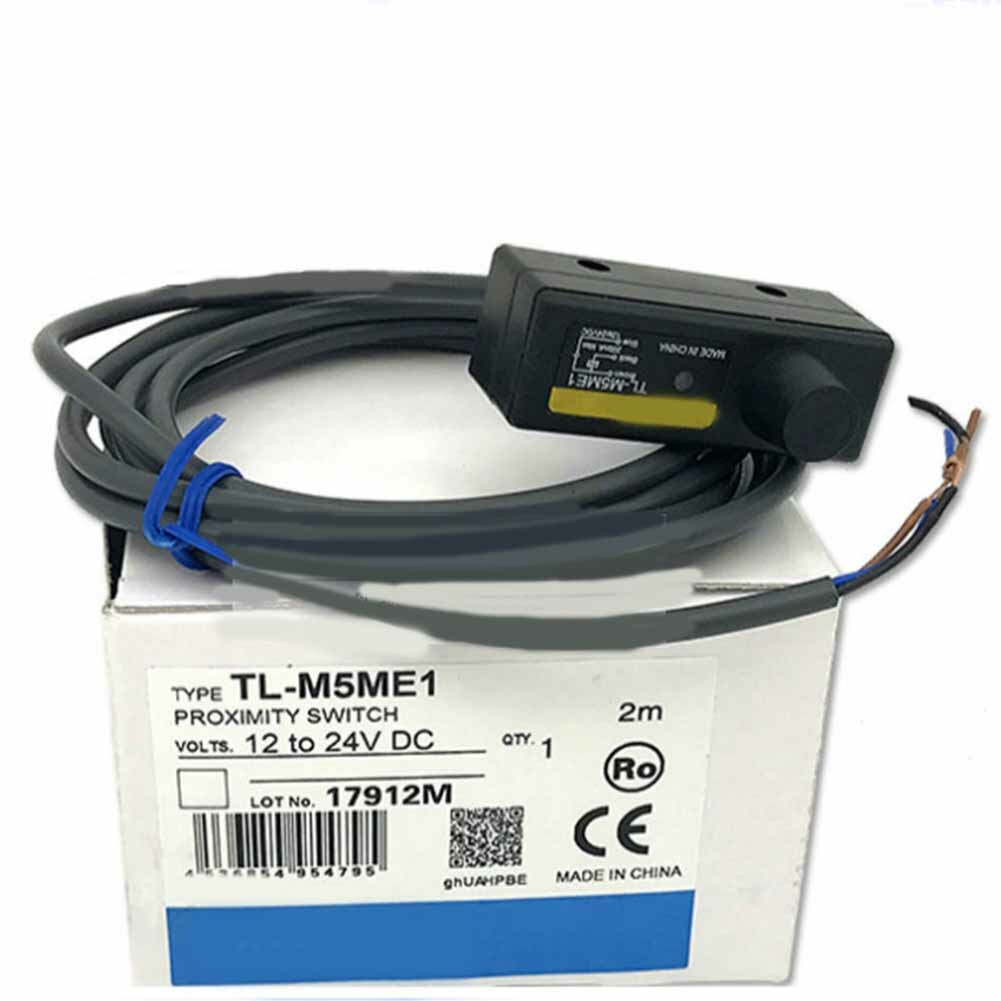

Cảm biến Omron TL -M5ME1 Br 24VDC BI Out BI 0V

Omron TL-M5ME1 là cảm biến tiệm cận NPN 24VDC, khoảng cách phát hiện 5mm, chuyên dụng để phát hiện vật kim loại trong dây chuyền sản xuất tự động.

GIÁ : 000 VND

Liên hệ (zalo): 0971893927

Liên hệ (zalo): 0973786637

Nhấp vào đây để kết bạn Zalo với 0971893927 Nhấp vào đây để kết bạn Zalo với 0973786637

THÔNG TIN KỸ THUẬT CẢM BIẾN OMRON TL-M5ME1

1. Giới thiệu sản phẩm

Omron TL-M5ME1 là loại cảm biến tiệm cận từ tính (Inductive Proximity Sensor) loại hình trụ, được thiết kế để phát hiện vật thể kim loại mà không cần tiếp xúc. Đây là dòng cảm biến công nghiệp cực kỳ phổ biến nhờ độ bền cao, khả năng chống nhiễu tốt và tốc độ phản hồi nhanh.

2. Thông số kỹ thuật chi tiết

Thông số Đặc tính kỹ thuật
Model TL-M5ME1
Khoảng cách phát hiện 5 mm (±10%)
Vật thể phát hiện Kim loại từ tính (Sắt, thép, v.v.)
Điện áp hoạt động 12V – 24V DC
Kiểu ngõ ra (Output) NPN – NO (Normally Open – Thường mở)
Dòng tải tối đa 100 mA
Cấp bảo vệ IP67 (Chống bụi và nước tốt)

3. Sơ đồ đấu nối (Wiring Diagram)

Dựa trên yêu cầu của bạn về điện áp 24VDC và ngõ ra BI (đối với dòng NPN), dưới đây là cách đấu nối tiêu chuẩn:

  • Dây Nâu (Brown): Kết nối vào cực Dương +24V DC.

  • Dây Xanh dương (Blue): Kết nối vào cực Âm 0V (GND).

  • Dây Đen (Black): Ngõ ra tín hiệu (Output). Khi cảm biến phát hiện kim loại, dây này sẽ được kéo xuống mức 0V (NPN Switching).

4. Lưu ý quan trọng khi lắp đặt

  • Khoảng cách lắp đặt: Không nên lắp đặt cảm biến quá gần hoặc quá xa vật thể mục tiêu (duy trì khoảng cách dưới 5mm để tín hiệu ổn định nhất).

  • Tải ngõ ra: Vì đây là ngõ ra NPN, nếu bạn kết nối trực tiếp vào PLC, hãy đảm bảo chân vào (Input) của PLC là loại NPN (Sink). Nếu dùng tải như relay, cần kết nối một đầu relay vào +24V, đầu còn lại vào dây Đen.

  • Môi trường: Tuy có cấp bảo vệ IP67, nhưng cần tránh để cảm biến tiếp xúc trực tiếp với hóa chất ăn mòn mạnh hoặc nhiệt độ quá cao vượt ngưỡng cho phép của hãng.
