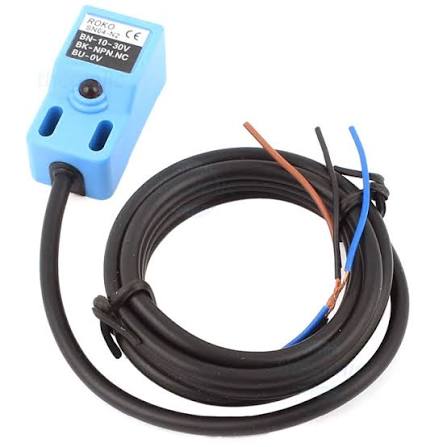

Cảm Biến Tiệm Cận Dạng Vuông SN04-N2

Cảm biến tiệm cận dạng vuông SN04-N2, khoảng cách nhận diện 4mm, nguồn cấp 10-30VDC, ngõ ra NPN NC, chuẩn chống nước IP67, giải pháp nhận diện vị trí kim loại chi phí tối ưu cho máy CNC và dây chuyền tự động.

GIÁ : 000 VND

Liên hệ (zalo): 0972929827

Nhấp vào đây để kết bạn Zalo với 0972929827

Sản phẩm vừa được xem
  • Yaskawa Sigma 5 SGDV-120A11A 1.5KW 200V 3Phase Yaskawa Sigma 5 SGDV-120A11A 1.5KW 200V 3Phase
  • Cáp Lập Trình PLC Delta Dòng DVP Sê-ri USB-ACAB230 Cáp Lập Trình PLC Delta Dòng DVP Sê-ri USB-ACAB230
  • BỘ MÃ HÓA XUNG ROTARY ENCODER E6C3-CWZ3XH 1800 P/R BỘ MÃ HÓA XUNG ROTARY ENCODER E6C3-CWZ3XH 1800 P/R
  • Yaskawa Sigma 5 SGDV-R90A01A 0.1KW 200V 3Phase Yaskawa Sigma 5 SGDV-R90A01A 0.1KW 200V 3Phase
  • Servo Motor Yaskawa SGM7P-01A7J6E 100W 220V Servo Motor Yaskawa SGM7P-01A7J6E 100W 220V
  • Nắp che Terminal Cover cho PLC Mitsubishi Q06UDVCPU Nắp che Terminal Cover cho PLC Mitsubishi Q06UDVCPU
  • Khởi Động Từ EATON DIL M25-10 24VDC Khởi Động Từ EATON DIL M25-10 24VDC
  • Đèn Tín Hiệu LED Tròn Patlite GL10-M1NC1-T Đèn Tín Hiệu LED Tròn Patlite GL10-M1NC1-T
  • Cảm Biến Quang Điện Optex FA DM-18TN Cảm Biến Quang Điện Optex FA DM-18TN
  • Công Tắc Hành Trình ME-8107 (Adjustable Rod Lever Limit Switch) Công Tắc Hành Trình ME-8107 (Adjustable Rod Lever Limit Switch)
  • Mô tả

Cảm Biến Tiệm Cận Dạng Vuông SN04-N2

1. Giới thiệu sản phẩm

SN04-N2 là dòng cảm biến tiệm cận từ tính dạng hình hộp vuông (Inductive Proximity Sensor) phổ biến bậc nhất trong lĩnh vực chế tạo máy và tự động hóa công nghiệp bình dân. Thiết bị hoạt động dựa trên nguyên lý cảm ứng điện từ để nhận biết các vật thể kim loại (sắt, thép, nhôm…) khi di chuyển lại gần mặt cảm biến mà không cần tiếp xúc cơ học, giúp chống mài mòn và nâng cao độ bền cho hệ thống.

Cảm biến sở hữu phần vỏ nhựa ABS màu xanh lục/cam đặc trưng với kích thước phom vuông 18mm gọn gàng, có sẵn hai lỗ gá bắt ốc tiện lợi. Ngõ ra dạng NPN NC (Thường đóng) giúp SN04-N2 dễ dàng kết nối với PLC, bo mạch Mach3, Arduino hay các bộ điều khiển máy CNC, đặc biệt phù hợp cho các mạch bảo vệ an toàn và ngắt hành trình khẩn cấp.

2. Thông số kỹ thuật

Thông số kỹ thuật cốt lõi Chi tiết dữ liệu cảm biến (Mã hiệu SN04-N2)
Phân loại thiết bị Inductive Proximity Sensor (Cảm biến tiệm cận từ tính dạng vuông)
Kích thước thân vỏ Dạng khối vuông 18mm x 18mm x 36mm
Khoảng cách phát hiện 4mm (Chuẩn với vật thể thử nghiệm bằng sắt 18 x 18 x 1mm)
Điện áp nguồn cấp 10 – 30 VDC (Nguồn một chiều, phổ biến ở mức 12V hoặc 24VDC)
Loại ngõ ra tín hiệu NPN – NC (Normally Closed / Thường đóng)
Dòng tải ngõ ra Tối đa 300mA (Có thể kích trực tiếp rơ-le trung gian 24V)
Tần số đáp ứng 500 Hz
Chất liệu vỏ / Cấp bảo vệ Nhựa ABS kỹ thuật / Đạt tiêu chuẩn chống nước, chống bụi IP67
Chỉ thị trạng thái Tích hợp đèn LED báo trạng thái ngõ ra trên thân
Kiểu kết nối Dây cáp đúc sẵn 3 lõi, chiều dài 1.2m – 1.5m

3. Ứng dụng thực tế

  • Cảnh báo giới hạn hành trình an toàn (Limit Switch) cho máy CNC, máy khắc Laser: Với trạng thái ngõ ra Thường đóng (NC), SN04-N2 rất hay được chọn làm cảm biến chặn góc/hành trình tối đa cho các trục X, Y, Z. Nếu xảy ra sự cố đứt dây tín hiệu hoặc mất nguồn, mạch sẽ hở ngay lập tức để bo điều khiển dừng máy khẩn cấp, bảo vệ cơ khí không bị va đập hỏng hóc.

  • Định vị gốc máy (Home Position) và xác định phôi kim loại: Cảm biến được lắp cố định tại các vị trí gốc tọa độ hoặc băng tải để nhận biết sản phẩm kim loại đã vào đúng vị trí gá kẹp trước khi máy tiến hành công đoạn gia công tiếp theo.
